1-744015-9
9.4

Demontage der Spule und des Flansches

GEFAHR!
Nach dem Trennen von der elektrischen Energieversorgung (Not-Aus-Schalter) verblei-
ben in den verschiedenen Versorgungssystemen (z.B. Elektrik, Elektronik, Pneumatik)
noch genügend Energiereserven, die bei nicht fachmännischen Eingriffen gefährliche
Folgen hervorrufen können.
Stellen Sie sicher, dass der Not-Aus-Schalter und die Druckluft abgeschaltet sind.
1. Ziehen Sie die Spule (2) und den Flansch (1) gemeinsam von der Motorhalterung (3) ab.
2. Drehen Sie den Flansch, so dass die Schlitze mit den Bolzenköpfen in der Spule
fluchten.
3. Ziehen Sie den Flansch von der Spule.

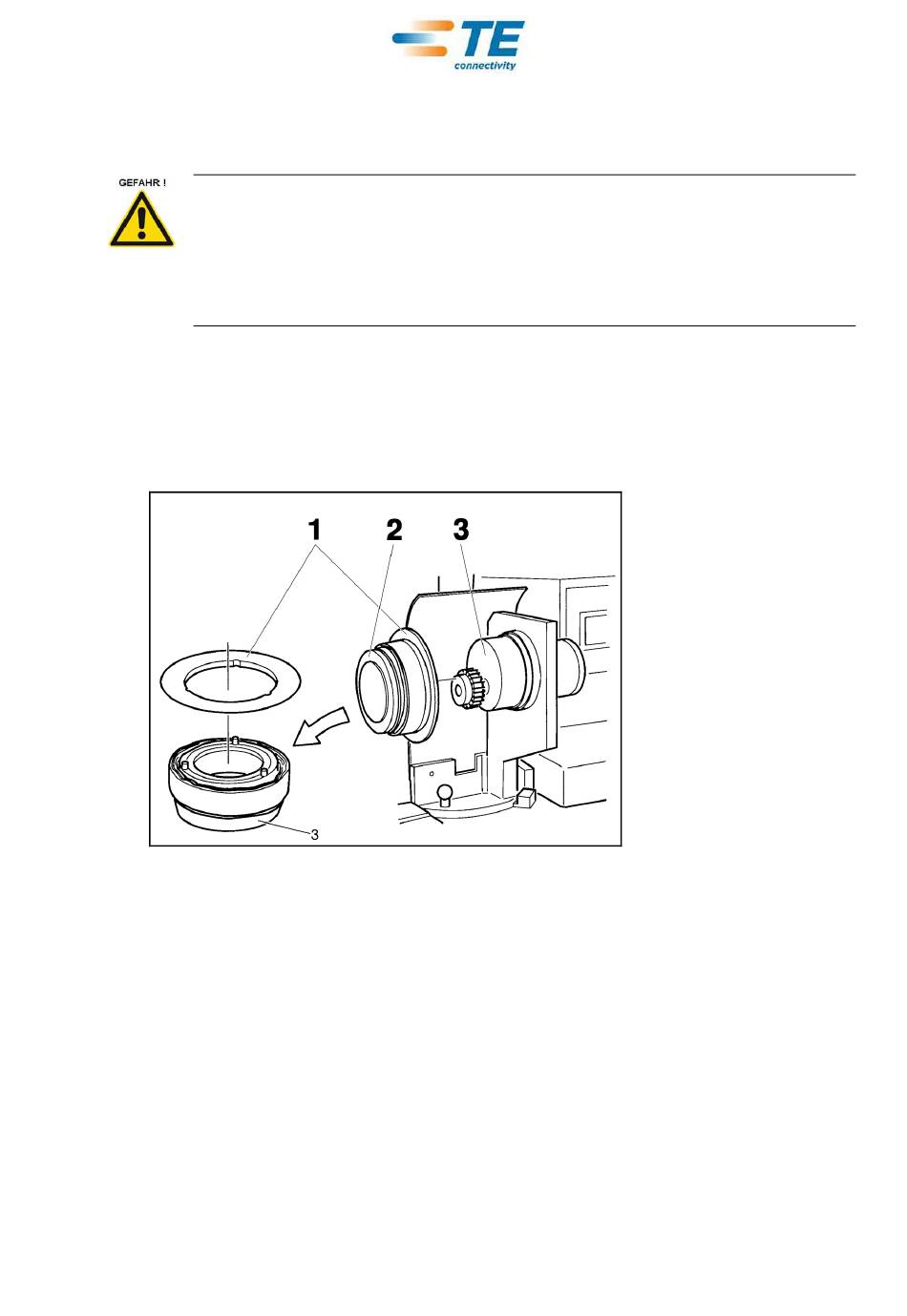

Abb. 16: Einheit von Spule und Flansch
1 Flansch
2 Spule
3 Motorhalterung
Rev. A Page 34 / 140
412-94149 Rev. A
ECOC: EGC0 ; LOC: AI
