VIVAX

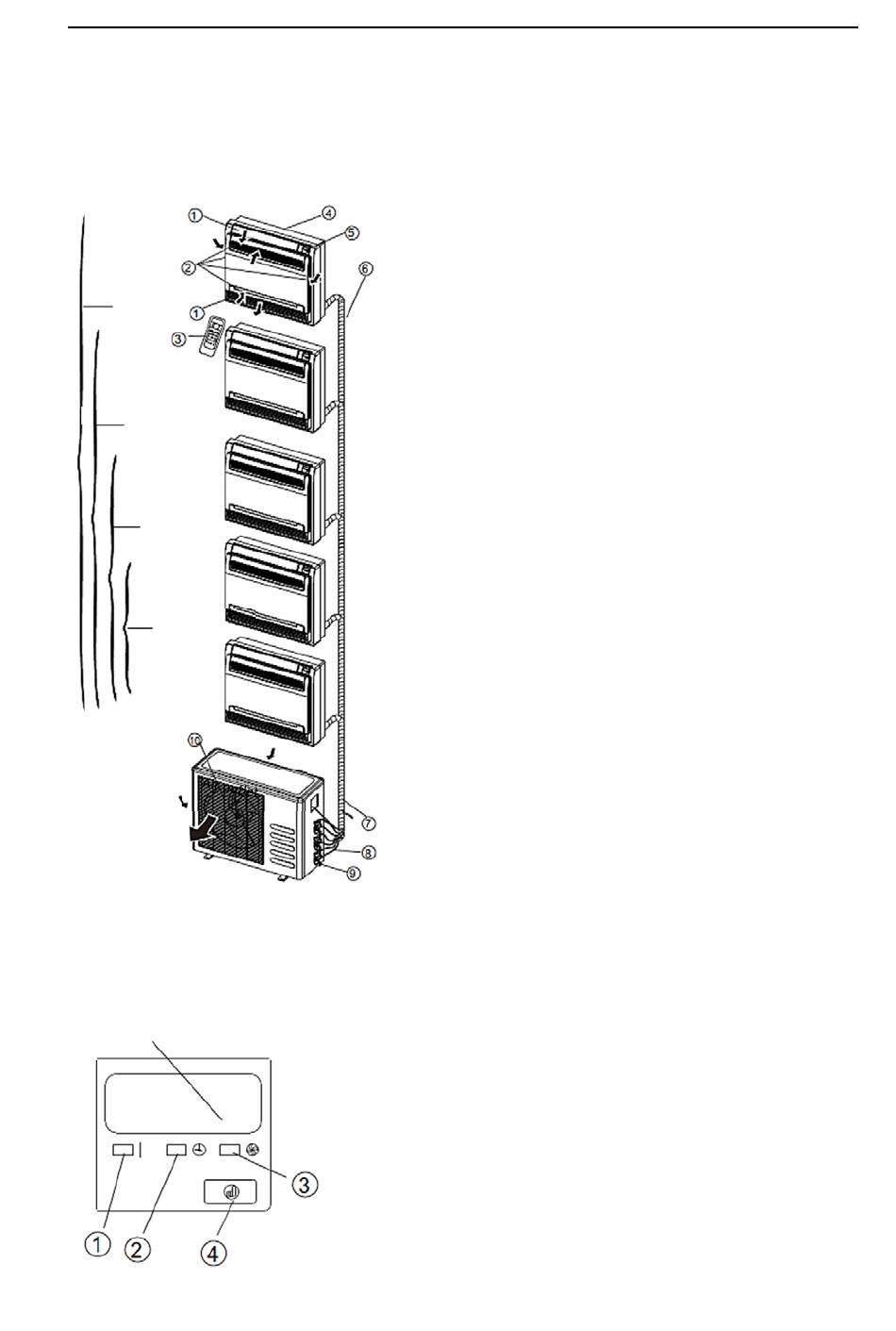

Identifikation der Teile
Boden‐ und Standtyp (Konsole)
Inneneinheit
1‐5
1‐4
1‐3
1‐2
Bildschirmpanel
Signalrezeptor
Inneneinheit
1.
Luftstromjalousie (am Luftauslass)
2.
Lufteinlass (mit Luftfilter)
3.
Fernbedienung
4.
Teil der Installation
5.
Anzeigetafel
6.
Verbindungsrohr
Außeneinheit
11.
Abflussschlauch,
Kältemittelverbindungsrohr
12.
Verbindungskabel
13.
Absperrventil
14.
Lüfterhaube
Bildschirmpanel
1. BEDIENUNG Anzeigelampe
Diese Anzeige leuchtet, wenn das Gerät
betriebsbereit ist.
2. TIMER Anzeigelampe
Leuchtet während des Timer‐Betriebs
auf.
3. DEFROST Anzeigelampe (nur Modelle
mit Kühlung und Heizung) oder nur
Lüfter‐Anzeigelampe
Kühlung/Heizung):
Leuchtet auf, wenn das Klimagerät im
Heizbetrieb oder im Nur‐Lüfter‐Modus
automatisch mit dem Abtauen beginnt.
4. Temporärer Knopf
Diese Taste dient zur vorübergehenden
Bedienung des Geräts, falls Sie die
Fernbedienung verlegen oder die
Batterien erschöpft sind. Ein Druck auf
die Taste für die manuelle Steuerung
führt zum erzwungenen AUTO‐Betrieb.
Wenn Sie die Taste innerhalb von fünf
Sekunden zweimal drücken, arbeitet das
Gerät im erzwungenen COOL‐Betrieb.
Der COOL‐Zwangsbetrieb wird nur zu
Testzwecken verwendet, bitte wählen
Sie ihn nur, wenn es notwendig ist.
(nur
DE
Typ
