DE

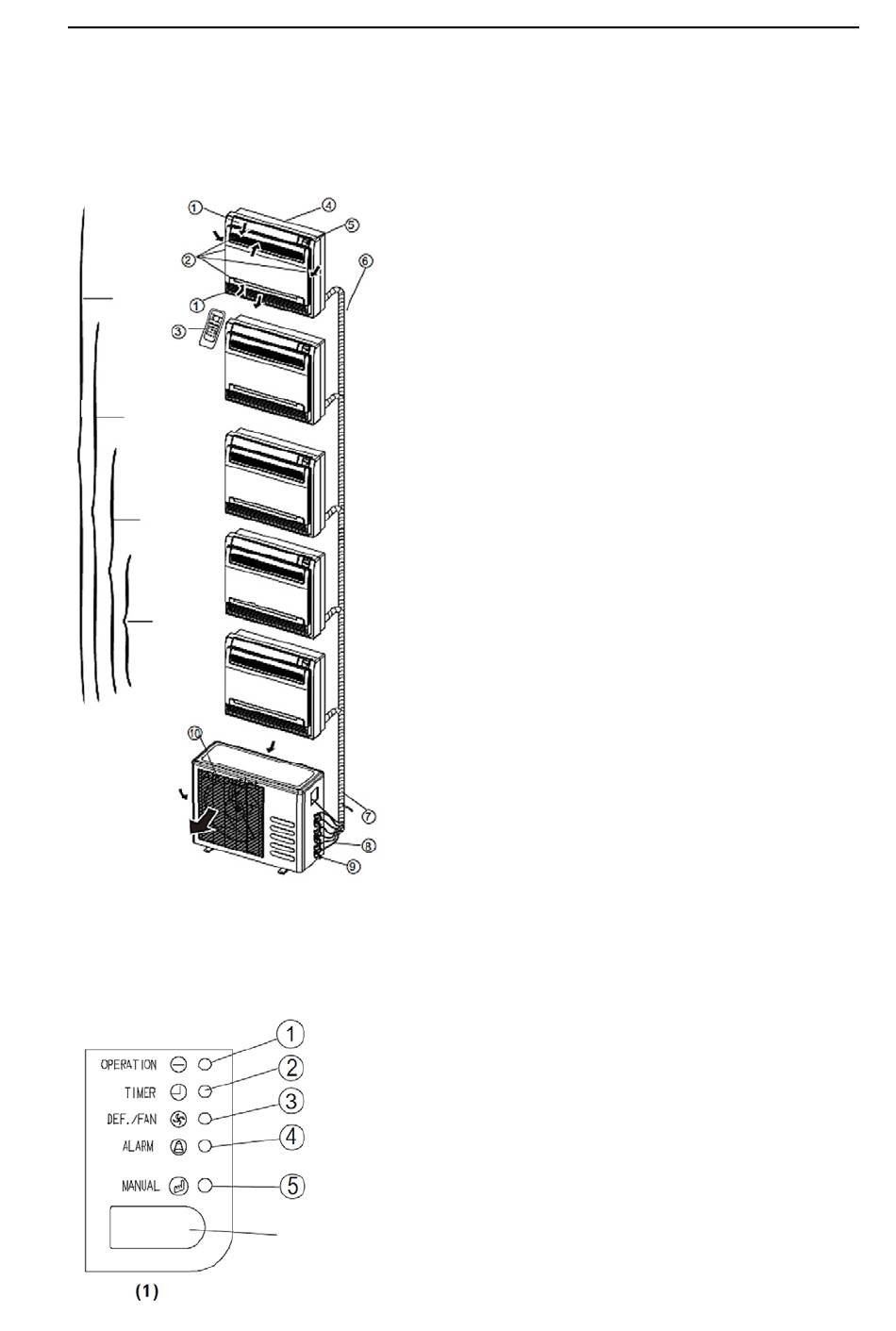

Identifikation der Teile
Boden‐ und Standtyp (Konsole)
Inneneinheit
1‐5
1‐4
1‐3
1‐2
Bildschirmpanel
HINWEIS: Das Schaufenster der von
Ihnen erworbenen Klimaanlage kann
wie eines der folgenden aussehen:
Signalrezeptor
Inneneinheit
1. Inneneinheit
2. Luftstromjalousie (am Luftauslass)
3. Teil der Installation
4. Luft raus
5. Lufteinlass (mit Luftfilter)
6. Luft rein
7. Fernbedienung
Außeneinheit
11. Abflussschlauch,
Kältemittelverbindungsrohr
12. Verbindungskabel
13. Absperrventil
14. Lüfterhaube
Bildschirmpanel
1. BEDIENUNG Anleitung
Diese Anzeige leuchtet, wenn das Gerät
betriebsbereit ist.
2. TIMER Anzeigelampe
Leuchtet während des Timer‐Betriebs
auf.
3. DEF./FAN Anzeigelampe
Leuchtet auf, wenn das Klimagerät im
Heizbetrieb automatisch mit dem
Abtauen beginnt (gilt nur für Kühl‐ und
Heizmodelle) oder der Modus "Nur
Lüfter" ausgewählt ist (gilt nur für
Modelle mit Kühlbetrieb ).
4. ALARM‐Anzeigelampe
Blinkt, wenn eine Fehlfunktion auftritt.
