VIVAX

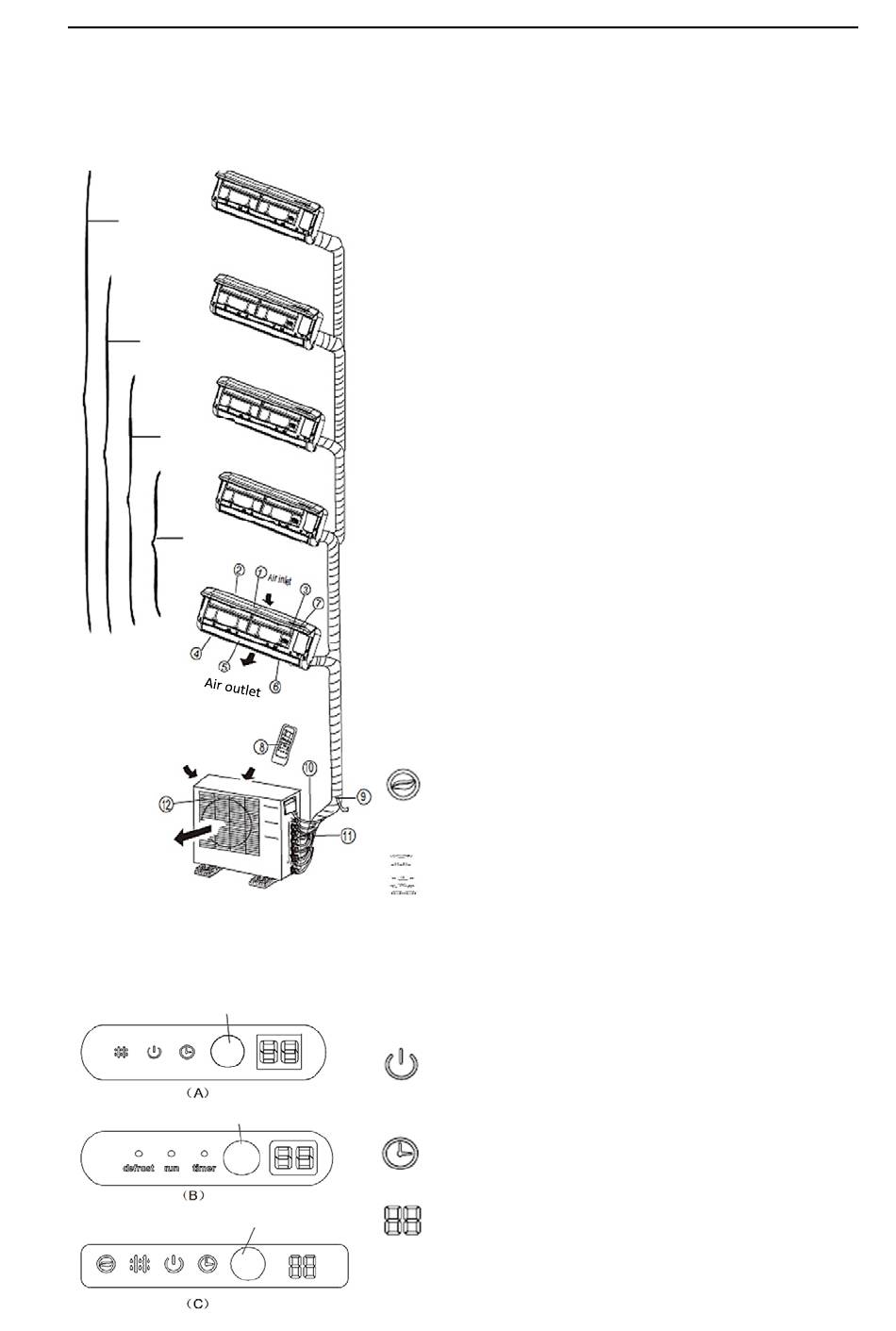

Identifikation der Teile
Inneneinheit
1‐5
1‐4
1‐3
1‐2
Außeneinheit
Bildschirmfenster
Signalrezeptor
Signalrezeptor
Signalrezeptor
Inneneinheit
1. Die Frontplatte
2. Lufteinlass
3. Luftfilter
4. Luftauslass
5. Horizontales Luftströmungsgitter
6. Vertikale Luftstromjalousie (innen)
7. Anzeigetafel
8. Die Fernbedienung
HINWEIS:
Die tatsächliche Form der von Ihnen
gekauften Inneneinheit kann auf der Frontplatte und
im Schaufenster leicht unterschiedlich sein.
Außeneinheit
9. Abflussschlauch,
Kältemittelverbindungsrohr
10. Verbindungskabel
11. Absperrventil
12. Lüfterhaube
HINWEIS:
Alle Bilder in diesem Handbuch dienen
nur der Erklärung. Ihre Klimaanlage kann etwas
anders aussehen. Die tatsächliche Form ist
maßgebend.
ION Anzeigelampe (optionale Funktion)
Diese Lampe leuchtet, wenn die Funktion
Saubere Luft aktiviert ist.
DEFROST Anzeigelampe
(Nur bei Kühl‐ und Heizmodellen aktiviert):
Leuchtet auf,
automatisch mit dem Abtauen beginnt oder
wenn die Warmluftregelung im Heizbetrieb
aktiviert ist.
BEDIENUNG Anzeigelampe
Diese Lampe leuchtet, wenn das Klimagerät in
Betrieb ist.
TIMER Anzeigelampe
Leuchtet während des Timer‐Betriebs auf.
Temperaturanzeige
Zeigt die Temperatureinstellungen an, wenn
die Klimaanlage in Betrieb ist.
Zeigt den Störungscode an.
wenn das Klimagerät
