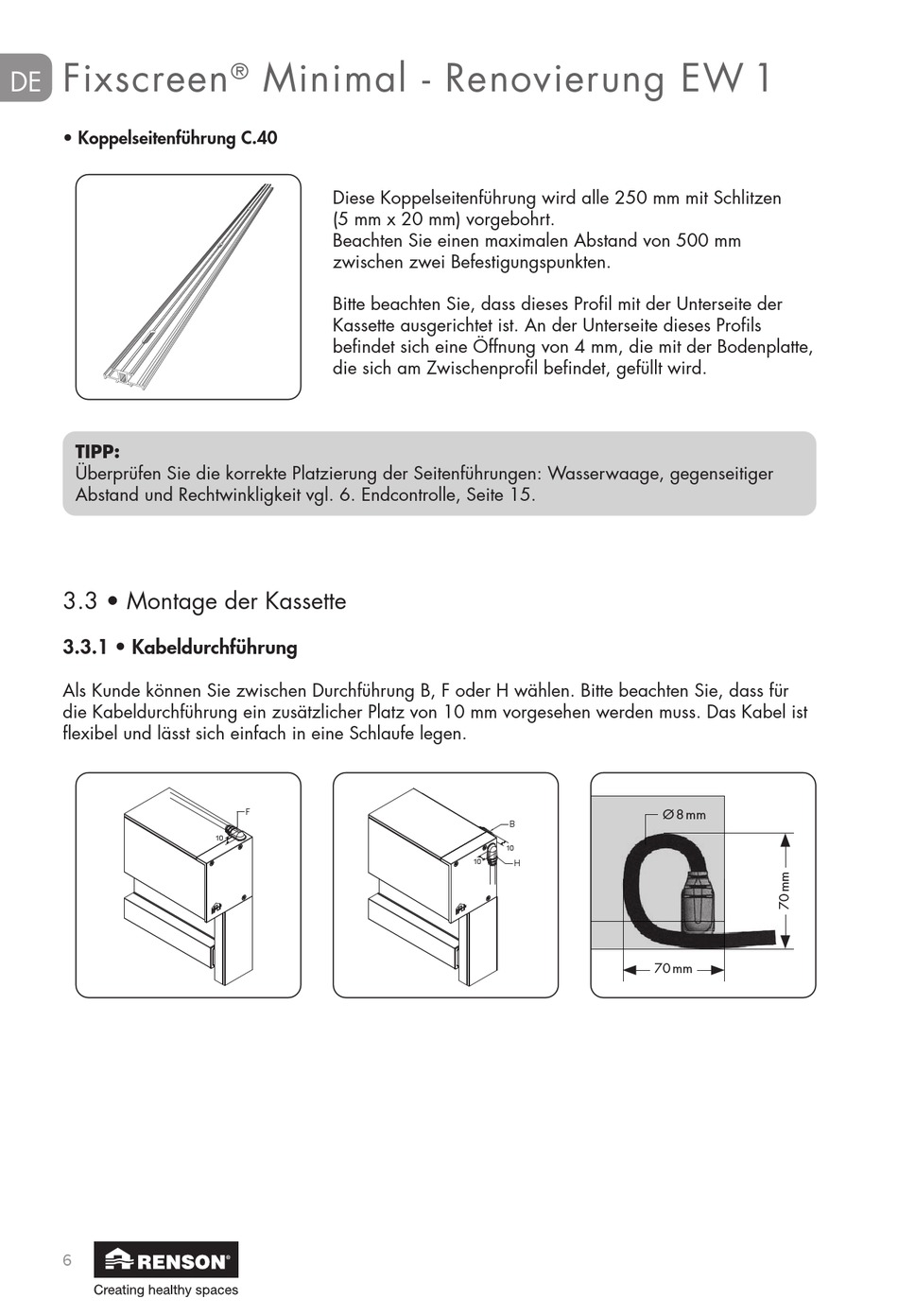

• Koppelseitenführung C.40
90
TIPP:
Überprüfen Sie die korrekte Platzierung der Seitenführungen: Wasserwaage, gegenseitiger
Abstand und Rechtwinkligkeit vgl. 6. Endcontrolle, Seite 15.
20 40
3.3 • Montage der Kassette
3.3.1 • Kabeldurchführung
41
Als Kunde können Sie zwischen Durchführung B, F oder H wählen. Bitte beachten Sie, dass für
die Kabeldurchführung ein zusätzlicher Platz von 10 mm vorgesehen werden muss. Das Kabel ist
flexibel und lässt sich einfach in eine Schlaufe legen.
F
!
10
F
!
10
6
Minimal - Renovierung EW 1
®
Diese Koppelseitenführung wird alle 250 mm mit Schlitzen
(5 mm x 20 mm) vorgebohrt.
Beachten Sie einen maximalen Abstand von 500 mm
zwischen zwei Befestigungspunkten.
Bitte beachten Sie, dass dieses Profil mit der Unterseite der
Kassette ausgerichtet ist. An der Unterseite dieses Profils
befindet sich eine Öffnung von 4 mm, die mit der Bodenplatte,
die sich am Zwischenprofil befindet, gefüllt wird.
90
F
!
10
F
10
F
B
10
10
10
H
10
B
!
10
10
H
10
B
10
10
H
10
F
B
10
H
10
Ø 8 mm
B
10
H
CF1
CF1
70 mm
B
10
H
