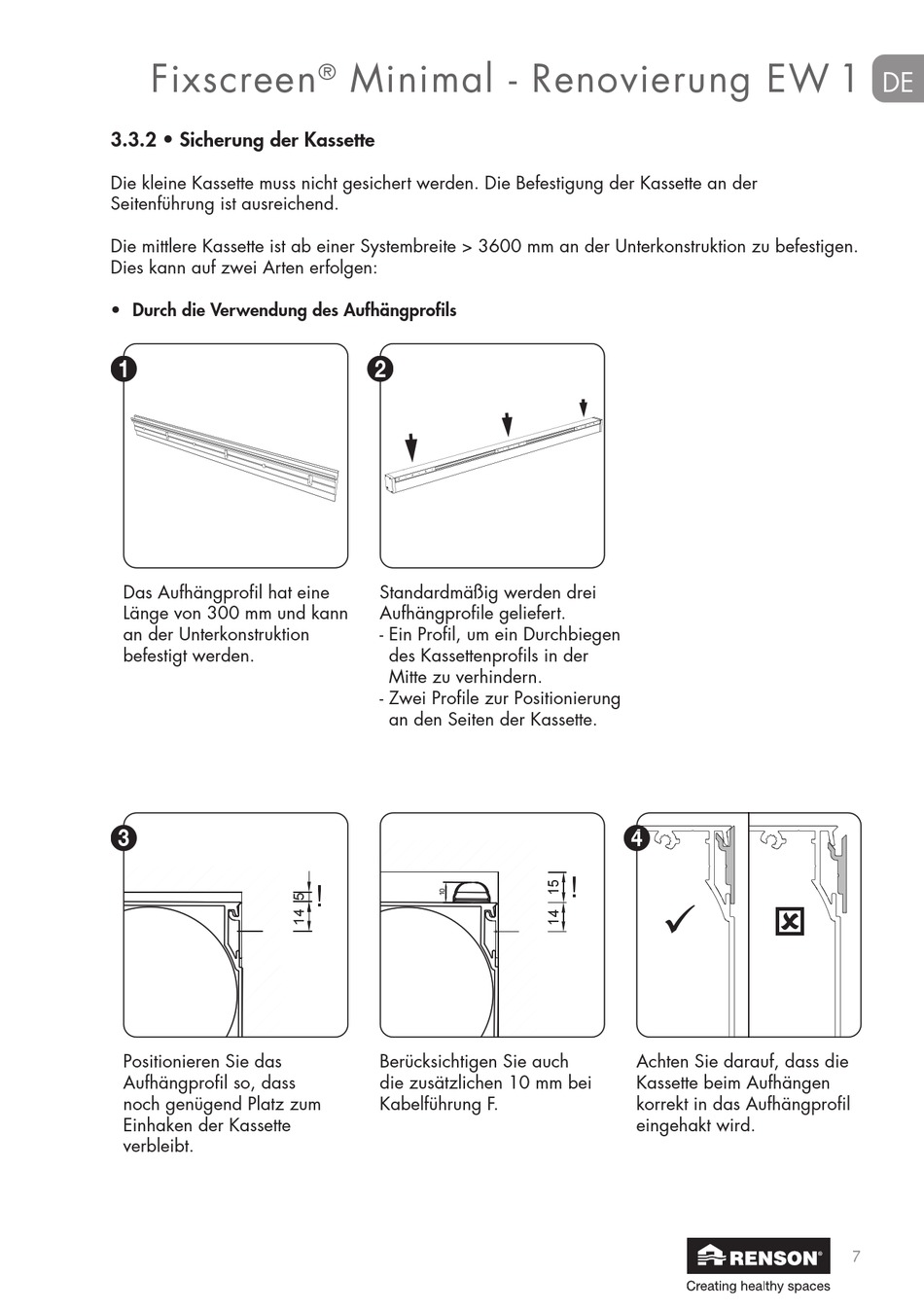

Renson Fixscreen Minimal Montageanleitung Seite 7

Fixscreen
3.3.2 • Sicherung der Kassette
Die kleine Kassette muss nicht gesichert werden. Die Befestigung der Kassette an der
Seitenführung ist ausreichend.
Die mittlere Kassette ist ab einer Systembreite > 3600 mm an der Unterkonstruktion zu befestigen.
Dies kann auf zwei Arten erfolgen:
• Durch die Verwendung des Aufhängprofils
1
Das Aufhängprofil hat eine
Länge von 300 mm und kann
an der Unterkonstruktion
befestigt werden.
3
Positionieren Sie das
Aufhängprofil so, dass
noch genügend Platz zum
Einhaken der Kassette
verbleibt.
Minimal - Renovierung EW 1
®
2
Standardmäßig werden drei
Aufhängprofile geliefert.
- Ein Profil, um ein Durch biegen
des Kassettenprofils in der
Mitte zu verhindern.
- Zwei Profile zur Positionierung
an den Seiten der Kassette.
!
Berücksichtigen Sie auch
die zusätzlichen 10 mm bei
Kabelführung F.
F
10
10
20 40
41
4
!

10
10
Achten Sie darauf, dass die
Kassette beim Aufhängen
korrekt in das Aufhängprofil
eingehakt wird.
B
10
H
B
10

H
de
F
