Fixscreen
100 Slim (F)
®
Montageanleitung
Installation instructions

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Renson Fixscreen 100 Slim

Inhaltszusammenfassung für Renson Fixscreen 100 Slim

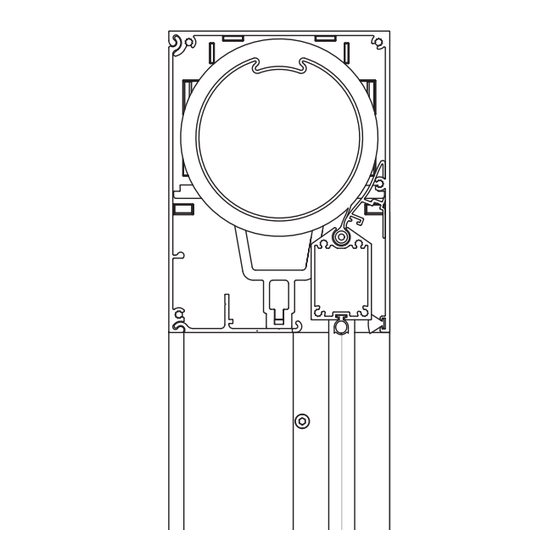

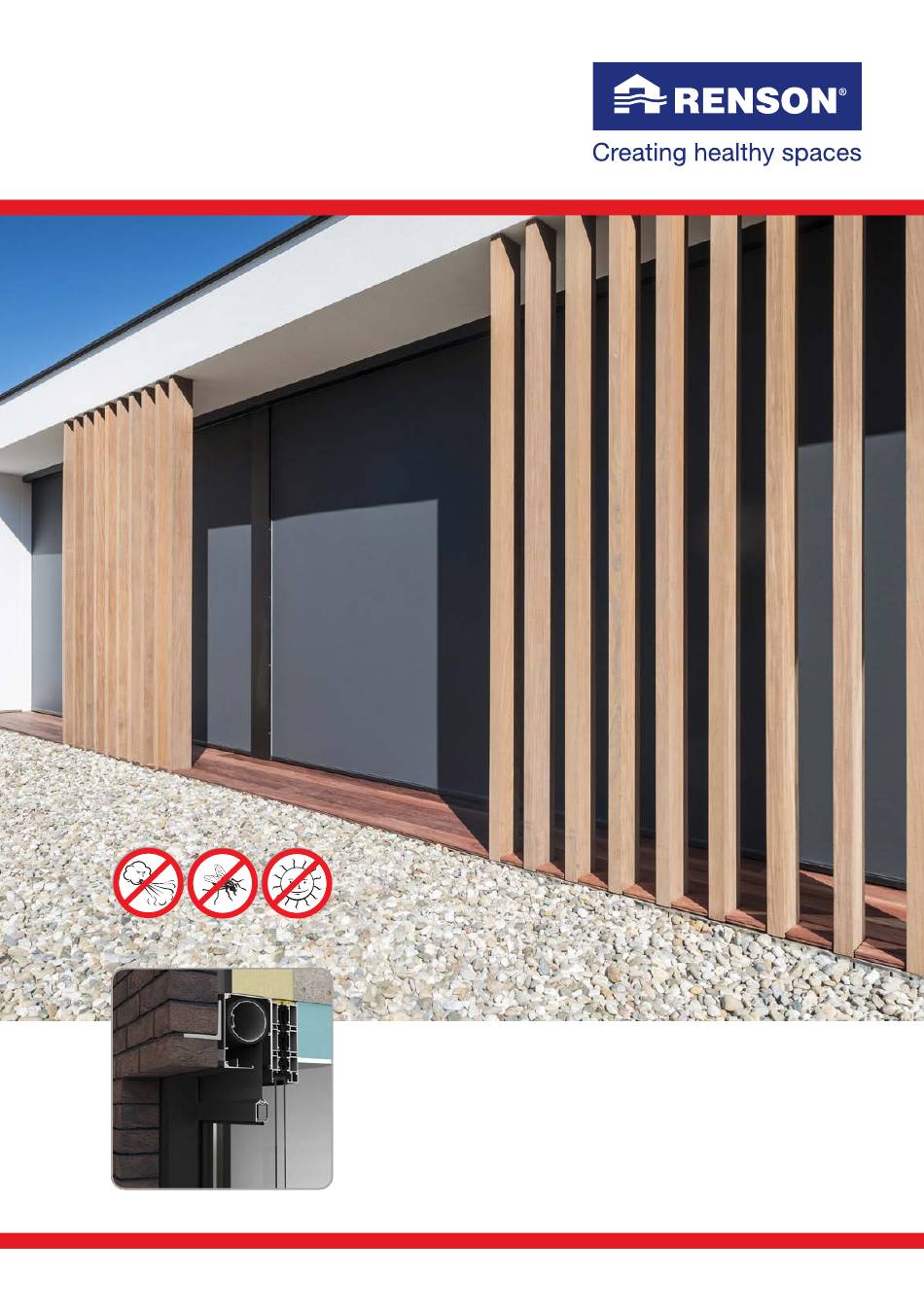

  • Seite 1 Fixscreen 100 Slim (F) ® Montageanleitung Installation instructions...

  • Seite 2: Inhaltsverzeichnis

    8.3 • Anschluss das Kabel mit UV-Mantel ........... 16 9 • Endabstellung ..................17 9.1 • Detecto Rensonmotor Safety First ............17 9.2 • Somfymotor & Renson Projektmotor ............ 17 10 • Endkontrolle für Einzelscreens ............... 18 11 • Endkontrolle für einen gekoppelten Screen ..........19 12 •...

  • Seite 3: Allgemeines

    Fixscreen 100 Slim (F) ® 1 • Allgemeines Fixscreen 100 Slim besteht aus folgenden Komponenten: ® - Quadratische Kassette mit demontierbarer Tuchwelle mit Motorsteuerung. - Jedes Screen-System beinhaltet ein Paar identischer Seitenführungen. - Hochwertiges Polyester- oder Glasfasertuch mit Fixscreen -Technologie (windfeste Technologie ®...

  • Seite 4: Änderungen Bei Der Montage

    Fixscreen 100 Slim (F) ® 2.2 • Änderungen bei der Montage Da sich der Durchmesser der Tuchrolle ändert, kann es manchmal schwierig sein, die Tuchwelle aus der Kassette zu entfernen oder diese wieder einzusetzen. Dies hat zur Folge, dass manchmal das Tuch teilweise abgerollt werden muss. Bei Breiten von 4 m bis 6 m wird nun auch das Tuchführungsprofil verwendet, das bereits für die Detecto- Motoren verwendet wird.
  • Seite 5 Fax. 056/60.28.51 Vorbau, vor dem Fenster, Vorbau, vor dem Fenster, mit vollständig fertiggestellter Kassette mit vollständig fertiggestellter Kassette Fixscreen 100 Slim F wird in Kombination mit einer vorhandenen Terrassenüberdachung, Balkon oder Algarve montiert (zusätzliche Befestigung der ® Kassette ist verpflichtet!).
  • Seite 6 Winkel direkt an der Kassette zu ® befestigen • Es wäre angewiesen die Frontkappe der Fixscreen ® EW7 nie unmittelbar zu verputzen. Renson verpflichtet der ® Händler dazu bei allen Breiten eine Platte zu verwenden um das Risiko an Rißbildung zu vermeiden.

  • Seite 7: Montage Der Leeren Kassette

    Fixscreen 100 Slim (F) ® 4 • Montage der leeren Kassette Nehmen Sie die Kassette mit dem ➊ aufgerollten Tuch aus der Verpackung. Setzen Sie die Kassette auf eine mobile Werkbank. Für eine sichere Montage, Wartung und Benutzung Ihrer Senkrechtmarkise, beachten Sie alle gängigen Baustellen-Vorschriften.
  • Seite 8 Fixscreen 100 Slim (F) ® ➎ ➏ Ziehen Sie die Tuchwelle vorsichtig aus die Kassette und Montieren Sie die schwarze halten Sie dabei die Kassette an beiden Enden fest. Dank Schutzkappe wieder auf den Connect&Go -Technologie gibt es keine lästigen Probleme mit Connect&Go Schieber, an ®...

  • Seite 9: Montage Bei Einbauweise 7A & 7B

    Fixscreen 100 Slim (F) ® 5 • Montage bei Einbauweise 7A & 7B Wenn sich der Netzanschluss ➊ innerhalb des Gebäudes befindet, bohren Sie unter Berücksichtigung der Anordnung der Kabelführung ein 10 mm großes Loch, um den Zugang zum Inneren des Gebäudes oder der Konstruktion herzustellen: (B, F, H, N, W, &...
  • Seite 10 Fixscreen 100 Slim (F) ® EINBAUWEISE 7A Anmerkung: Um die Tuchrolle demontieren zu ➎ Ø 5 Ø 5 Ø 5 Ø5 können, muss der Kunde bei der Wahl der Seitenführung G unter der Kassette selbst etwas demontierbares vorsehen. Diese mit einer Mindestbreite der Tiefe der Kassette minus die Tiefe der schmale Seitenführung...
  • Seite 11 Fixscreen 100 Slim (F) ® EINBAUWEISE 7B Anmerkung: Um die Tuchrolle demontieren zu können, muss der Kunde bei der Wahl der Seitenführung G unter der Kassette selbst etwas demontierbares vorsehen. Diese mit einer Mindestbreite der Tiefe der Kassette minus die Tiefe der schmale Seitenführung und minimale Höhe von 800 mm (bei einer Breite...
  • Seite 12 Fixscreen 100 Slim (F) ® Installieren Sie die leere ➏ ➐ Kassette auf die hintesten Sei- tenführungen. Respektieren Sie die Position der Seitenführun- gen. Der Klikker (schwarz) ist unter der Seitenführung. Die Kassette muss immer fixiert ➑ werden, wie auf der Zeichnung angegeben.
  • Seite 13 Size : www.renson.eu - 8790 Waregem (Belgium) - Diese beiden Teile müssen des Mittelstücks der r0156048 This drawing is owned by RENSON and may not be copied Standard Doc. nr.: units in mm or shown to third parties without written permission.

  • Seite 14: Verschließen Der Kassette

    Fixscreen 100 Slim (F) ® ø5 Schieben Sie das Tuch in die innere PVC-Seitenführung. Achten Sie darauf, dass die richtige Richtung der Führungen erhalten bleibt! Achten Sie darauf, dass die V-Aussparung an der Oberseite und den Clicker an der Unterseite sitzt. 6 •...

  • Seite 15: Montage Bei Anwendung Für Eine Brüstung: Ew 7B

    State : Date Saved : Size : www.renson.eu - 8790 Waregem (Belgium) r0156048 This drawing is owned by RENSON and may not be copied Doc. nr.: Standard units in mm or shown to third parties without written permission. achten Sie darauf, der Brüstung.

  • Seite 16: Elektrische Bedienung

    Fixscreen 100 Slim (F) ® 8 • Elektrische Bedienung 8.1 • Technische Merkmale des Motors Kategorie Wert Netzanschluss 230 Volt Wechselstrom Strom 0,4 bis 1,5 Ampere (je nach Motortyp) Leistung 90 bis 300 Watt (je nach Motortyp) Schutzart IP 44 Max.

  • Seite 17: Endabstellung

    EINE ENDABSCHALTUNG MUSS ABER VOM INSTALLATEUR NOCH EINGESTELLT WERDEN! Die Endpunkte (oben und unten) wurden von Renson eingestellt. Der oberen Endpunkt: Wurde von Renson eingestellt wobei die Endschiene, inkl. Abdichtungslippe, nicht mehr sichtbar ist. Eine Endabschaltung muss aber vom Installateur noch eingestellt werden. Abschaltung unterer Endpunkt: Der untere Endpunkt wurde eingestellt bis zu 400 mm von der Kassettenunterseite.

  • Seite 18: Endkontrolle Für Einzelscreens

    Fixscreen 100 Slim (F) ® 10 • Endkontrolle für Einzelscreens ➊ Bevor Sie den Motor anschalten, bitte die rechtwinklige Montage überprüfen. Die Diagonale (D1 und D2) und die Parallelen (H1 und H2) müssen identisch sein, um ein gutes Abrollen der Screens zu gewährleisten D1 = D2 und H1 = H2 ➋...

  • Seite 19: Endkontrolle Für Einen Gekoppelten Screen

    Fixscreen 100 Slim (F) ® 11 • Endkontrolle für einen gekoppelten Screen ➊ Siehe Punkt 10.1. Kontrollieren Sie, ob die Querbalken in gleicher Höhe ➋ ausgerichtet sind. Ist dies nicht der Fall, dann kann dies an der Tuchrolle nachjustiert werden, in der sich kein Motor befindet. Diese müssen symmetrisch gekoppelt sein, d.

  • Seite 20: Wartung

    Fixscreen 100 Slim (F) ® 12 • Wartung (Siehe auch unserem Garantieschein Das System erfordert keinen hohen Wartungsaufwand. Damit Sie aber lange Freude an dem Produkt haben, empfehlen wir Folgendes • Wenn das Tuch bei einem plötzlichen Sturm nass wird, können Sie es aufrollen und später zum Trocknen abrollen, wenn sich das Wetter gebessert hat.

  • Seite 21: Einstellung Produkt

    Fixscreen 100 Slim (F) ® 13 • Einstellung Produkt Ihr Screen kann vollständig recycelt werden. Informieren Sie sich bei Ihrer Stadt oder Recycelstation über die lokalen Umweltauflagen. Beim Demontieren des Screens sollen Sie die Installation spannungslos machen. Materialien sollen getrennt werden bei der Vernichtung des Produktes. Brennbare Materialien sollen von nicht brennbaren Materialien getrennt werden bei der Vernichtung des Produktes.
  • Seite 22 9 • Motor adjustment (upper/lower limits) ............37 9.1 • Detecto Rensonmotor Safety First ............37 9.2 • Somfymotor & Renson projectmotor ............ 37 10 • Final check for a single screen ............... 38 11 • Final check for a coupled screen ............39 12 •...

  • Seite 23: General

    Fixscreen 100 Slim (F) ® 1 • General Fixscreen 100 Slim consists of: ® - Square box with demountable fabric roller with motor control. - Each screen system has a pair of identical side channels. - High-value polyester or glass fibre fabric, with Fixscreen technology (wind tight technology ®...

  • Seite 24: Modifications During Installation

    Fixscreen 100 Slim (F) ® 2.2 • Modifications during installation Due to the fact that the fabric tube diameter changes, it can sometimes be tricky to remove the fabric roller tube from the head box or to install it again. This means that the fabric must sometimes be partly unrolled first.
  • Seite 25 Fixscreen 100 Slim (F) ® 3D aanzicht Vue en 3D 3D-View 3D-Ansicht AH=Afgewerkte hoogte AH=Hauteur finie AH=Finished height AH=Fertige Höhe HZ<(AH-150)/2 HZ=Hoogte zaagsnede HZ=Hauteur coupe à la scie HZ=Height saw cut HZ=Höhe Säge geschnitten Recessed, in front of the window, with fully finished box Diepe zijgeleider 3 delen Standaard Onderlat...
  • Seite 26 Montagesituatie 7B - voor/boven het raam (met omgekeerde kast en zijgeleiders) d box and side channels) will need to use the Renson plasterprofile (30 mm ® & Montage 7B - Avant/dessus le châssis (avec caisson inversé et coulisses inversées) assette und Seitenführung)

  • Seite 27: Installation Of The Empty Box

    Fixscreen 100 Slim (F) ® 4 • Installation of the empty box Take the box and the rolled fabric out of ➊ the packaging. Place the box on a mobile workbench. For a secure mounting, use and maintenance of your screen, you should take into account sufficient regulations (do not work on ladders and wear safety clothes and shoes).
  • Seite 28 Fixscreen 100 Slim (F) ® ➎ ➏ Pull gently the fabric roller out of the box, holding both ends of Install the black cover cap on the box. Thanks to the Connect&Go you do not have to strug- the Connect&Go plug, on the ®...

  • Seite 29: Installation Method 7A & 7B

    Fixscreen 100 Slim (F) ® 5 • Installation method 7A & 7B In case the power supply ➊ is taken from indoors, drill a hole of 10 mm, to gain access inside the building/ construction, in function of location of cable feed: (B, F, H, N, W, &...
  • Seite 30 Fixscreen 100 Slim (F) ® INSTALLATION METHOD 7A Attention: To be able to disassemble the fabric roller ➎ Ø 5 Ø 5 Ø 5 Ø5 from beneath, the client must foresee something under- neath the box that can be dismantled when choosing the narrow side channel G.
  • Seite 31 Fixscreen 100 Slim (F) ® INSTALLATION METHOD 7B Attention: To be able to disassemble the fabric roller from beneath, the client must foresee something under- neath the box that can be dismantled when choosing the narrow side channel G. This with a minimal width of the box minus the depth of the narrow side channel and minimal height of 800mm...
  • Seite 32 Fixscreen 100 Slim (F) ® Install the empty box on the ➏ ➐ rear side channels. Respect the position of the side chan- nels. The fixing click system is below the side channel. The box must always be fixed ➑ as shown on the drawing.
  • Seite 33 - 8790 Waregem (Belgium) - These 2 parts need to be balustrade application. r0156048 Standard This drawing is owned by RENSON and may not be copied Doc. nr.: units in mm or shown to third parties without written permission. positioned tightly enough to...

  • Seite 34: Seal The Box

    Fixscreen 100 Slim (F) ® ø5 Slide the fabric into the internal HPVC channel. Be sure to observe the correct direction of the side channels! Make sure the V cut-out is positioned at the top of the side channel and the clicker is positioned at the bottom of the side channel.

  • Seite 35: Mounting For Application With Balustrade: Im 7B

    State : Date Saved : Size : www.renson.eu - 8790 Waregem (Belgium) r0156048 This drawing is owned by RENSON and may not be copied Doc. nr.: Standard units in mm or shown to third parties without written permission. always making balustrade.

  • Seite 36: Electrical Control

    Fixscreen 100 Slim (F) ® 8 • Electrical control 8.1 • The technical features of the motor Category Rating Power supply 230 Volt AC Current 0,4 to 1.5 Amps (depends on motor type) Output 90 to 300 Watt (depends on motor type) Protection class IP 44 Max.

  • Seite 37: Motor Adjustment (Upper/Lower Limits)

    The upper and lower end point is adjusted in the factory. Adjusting upper end point: The upper end point is adjusted in the factory of Renson. The bottom bar including sealing strip will no longer be visible. Adjust the upper end point for end use.

  • Seite 38: Final Check For A Single Screen

    Fixscreen 100 Slim (F) ® 10 • Final check for a single screen ➊ Before starting the motor, check if the set-up is square. The diagonals (D1 and D2) and parallels (H1 and H2) should be as equal as possible for the fabric to properly unwind. D1 = D2 and H1 = H2 ➋...

  • Seite 39: Final Check For A Coupled Screen

    Fixscreen 100 Slim (F) ® 11 • Final check for a coupled screen ➊ See point 10.1. Check if the bottom rails are positioned at the same height. ➋ If this is not the case, then this can be adjusted on the fabric roll which does not have any motor.

  • Seite 40: Maintenance

    Fixscreen 100 Slim (F) ® 12 • Maintenance (See also our warranty certificate The system does not need much maintenance, but for years of enjoyment, we advise the following: • If the fabric becomes wet in a sudden storm, you can still roll it up and unroll it later to dry when the weather is better.

  • Seite 41: Discard Of The Product

    Fixscreen 100 Slim (F) ® 13 • Discard of the product Your screen can fully be recycled. You should inform yourself about the environmental regulations in your city or recycling station. If you demount your screen, it should be tensionless. The materials should be separated by the product’s destruction.
  • Seite 42 Fixscreen 100 Slim (F) ®...
  • Seite 43 Fixscreen 100 Slim (F) ®...
  • Seite 44 All photos shown are for illustrative purposes; the actual product may vary due to product placement. Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *L6000212*...
