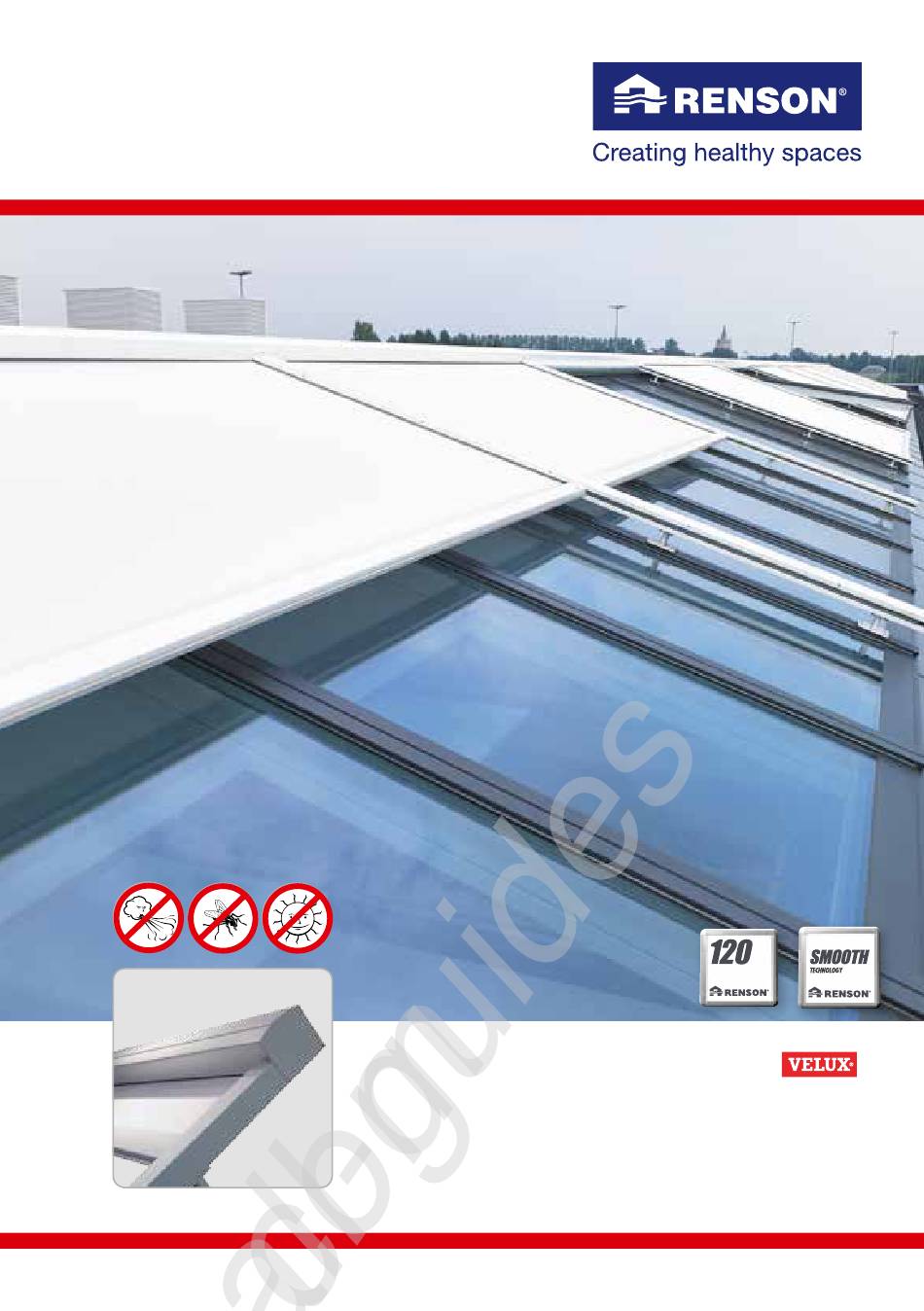

Topfix
Montageanleitung
Installation instructions
VMS
®
*
km/h
TESTED &
WARRANTY

Werbung

loading

Verwandte Anleitungen für Renson Topfix VMS

Inhaltszusammenfassung für Renson Topfix VMS

  • Seite 1 All manuals and user guides at all-guides.com km/h TESTED & WARRANTY Topfix ® Montageanleitung Installation instructions...

  • Seite 2: Inhaltsverzeichnis

    Index 1 • Benötigte Werkzeuge .................. 3 2 • Montage der Schablone................3 3 • Montage des Topfix VMS ................5 3.1 • Positionieren der Schablone ..............5 3.2 • Montage der Montagefüße ..............6 3.3 • Montage der Seitenführungen und der Kassette ........9 3.4 •...

  • Seite 3: Benötigte Werkzeuge

    All manuals and user guides at all-guides.com Topfix ® 1 • Benötigte Werkzeuge Toolkitkoffer: ➊ Zapfen ➊ ➋ Stufenbohrer ➋ ➌ ➍ ➌ Bithalter + zwei Bits ➎ ➍ Bohrschablone Anschlagblock ➎ 2 • Montage der Schablone Um die Schablone zusammenzubauen, benötigen Sie den Toolkit-Koffer und die zwei Edelstahl- stäbe.
  • Seite 4 Drehknopf fester und lockerer in Bezug auf die Edelstahlstäbe eingestellt werden. Die Anzahl der Bohrschablonen hängt von der Anzahl der zu montierenden Montagefüße ab (abhängig vom Ausfall des Topfix VMS). Die Schablone ist jetzt einsatz- ➍ bereit und wird dafür sorgen, dass die Montagefüße an...

  • Seite 5: Montage Des Topfix Vms

    All manuals and user guides at all-guides.com Topfix ® 3 • Montage des Topfix VMS 3.1 • Positionieren der Schablone Um die Position der Montagefüße zu bestimmen, muss die Verkleidung eines Velux-VMS-Moduls demontiert werden. Dies ist notwendig, um festzustellen, wo bereits Schrauben im Velux-VMS-Pro- fil vorhanden sind.

  • Seite 6: Montage Der Montagefüße

    All manuals and user guides at all-guides.com Topfix ® ➍ ➊ ➋ Positionieren Sie die Schablone auf dem Velux-VMS-Profil. Der Anschlagblock befindet sich so hoch wie möglich am Abschlussprofil von Velux. Die Bohrschablonen müssen nun positioniert werden, indem die Drehknöpfe der Bohrschablonen gelöst werden. Danach können sie mit den braunen Kunststoffschrauben an der Seite arretiert bzw.
  • Seite 7 All manuals and user guides at all-guides.com Topfix ® HINWEIS: An den Profilen an der Seite werden einzelne Montagefü- ße montiert. Dies bedeutet, dass nur zwei Schrauben pro Montagefuß angebracht wer- den müssen und zwar an der Glasseite. An allen verketteten Montagefüßen müssen vier Schrauben angebracht und daher vier Löcher gebohrt...
  • Seite 8 All manuals and user guides at all-guides.com Topfix ® Verwenden Sie den richtigen Bit und den Bithalter aus dem Toolkit-Koffer, um die Montagefü- ➏ ße zu montieren. Der Bit-Typ wird von den mitgelieferten Montageschrauben bestimmt. Montieren Sie die Montage- ➐ füße mit den Montage- schrauben.

  • Seite 9: Montage Der Seitenführungen Und Der Kassette

    All manuals and user guides at all-guides.com Topfix ® 3.3 • Montage der Seitenführungen und der Kassette ➊ ➋ ➌ Schieben Sie die Seitenfüh- Lösen Sie die Schraube im Bringen Sie die Seitenführun- rungen über die Monta- Stift der Kassette. Schieben gen in die richtige Position.

  • Seite 10: Einlegen Der Zugschnur Und Einstellen Der Vorspannung

    All manuals and user guides at all-guides.com Topfix ® 3.4 • Einlegen der Zugschnur und Einstellen der Vorspannung ➋ ➊ Klemme Gurtscheibe Schieben Sie die innere Nehmen Sie die Zugschnur und führen Sie sie oben entlang PVC-Schiene in die Seiten- der Rolle in der Endkappe der Endschiene.

  • Seite 11: Elektrische Bedienung

    All manuals and user guides at all-guides.com Topfix ® 4 • Elektrische Bedienung 4.1 • 230-V-Motor 4.1.1 • Technische Eigenschaften der Motoren Parameter Wert Versorgungsspannung 230 V AC Stromstärke 0,4 bis 1,5 Ampere (entsprechend Motortyp) Leistung 90 bis 300 Watt (entsprechend Motortyp) Schutzart IP 44 Maximale Laufzeit...
  • Seite 12 All manuals and user guides at all-guides.com Topfix ® Becker-SMI-Motor Motortyp Becker SMI (MBSMI) Farbcodierung Blau N (Neutral) Braun L (Phase) Grau I - (Kommunikation) Schwarz I + (Kommunikation) Grün und gelb PE (Schutzerde)

  • Seite 13: 24-V-Motor

    All manuals and user guides at all-guides.com Topfix ® 4.2 • 24-V-Motor 4.2.1 • Technische Eigenschaften der Motoren Parameter Wert Versorgungsspannung 24 Volt DC Stromstärke 3,3 Ampere Leistung 80 Watt Schutzart IP 44 Maximale Laufzeit 4 Minuten 4.2.2 • Eigenschaften des Stromanschlusses Warnhinweis: Beachten Sie bei der Montage, dass der Spitzenstrom beim Einschalten des Motors um ein vielfaches höher als der Nennstrom sein kann.

  • Seite 14: Endeinstellung Der Endpunkte Des Motors

    All manuals and user guides at all-guides.com Topfix ® 5 • Endeinstellung der Endpunkte des Motors Die Endpunkte werden nicht vorher eingestellt. Weitere Informationen entnehmen Sie bitte den Montageanweisungen dieses Motors. Becker SMI Motor: Becker Einstellsett SMI-Antriebe (G6002788) wird empfohlen. Rensonmotor 24V: Rensonmotor 24V Einstellsett (S6020342) wird empfohlen.

  • Seite 15: Endkontrolle

    All manuals and user guides at all-guides.com Topfix ® 6 • Endkontrolle Rollen Sie das Tuch mehrmals auf und ab, um eine einwandfreie Funktion sicherzustellen. ➊ Beim Bewegen des Screens kann ein „klackerndes“ Geräusch auftreten. Dieses Geräusch ist typisch für das System. ➋...

  • Seite 16: Wartung Und Pflege

    All manuals and user guides at all-guides.com Topfix ® 7 • Wartung und Pflege (siehe auch unser Garantiezertifikat*) Das System erfordert nur wenig Wartung und Pflege, aber um jahrelang Ihr System genießen zu können, empfehlen wir Folgendes: • Sollte das Tuch bei einem unerwarteten Schauer nass werden, können Sie die Markise ruhig aufrollen und später bei besserem Wetter wieder abrollen, um sie trocknen zu lassen.

  • Seite 17: Entsorgung Des Produktes

    All manuals and user guides at all-guides.com Topfix ® 8 • Entsorgung des Produktes Ihr Screen kann vollständig recycelt werden. Erkundigen Sie sich bei Ihrer Gemeinde oder der nächstgelegenen Recyclingstation über die örtlichen Umweltvorschriften. Beim Demontieren des Screens müssen Sie die Installation spannungslos machen. Bei der Entsorgung des Produktes müssen die Materialien getrennt werden.
  • Seite 36 Recht vor, technische Änderungen an den im Folgenden behandelten Produkten ® vorzunehmen. Die meist aktuelle Version dieser Broschüre kann aufgeladen werden von w w w.renson.eu Renson reserves the right to make technical changes to the products shown.
