Fixscreen
de

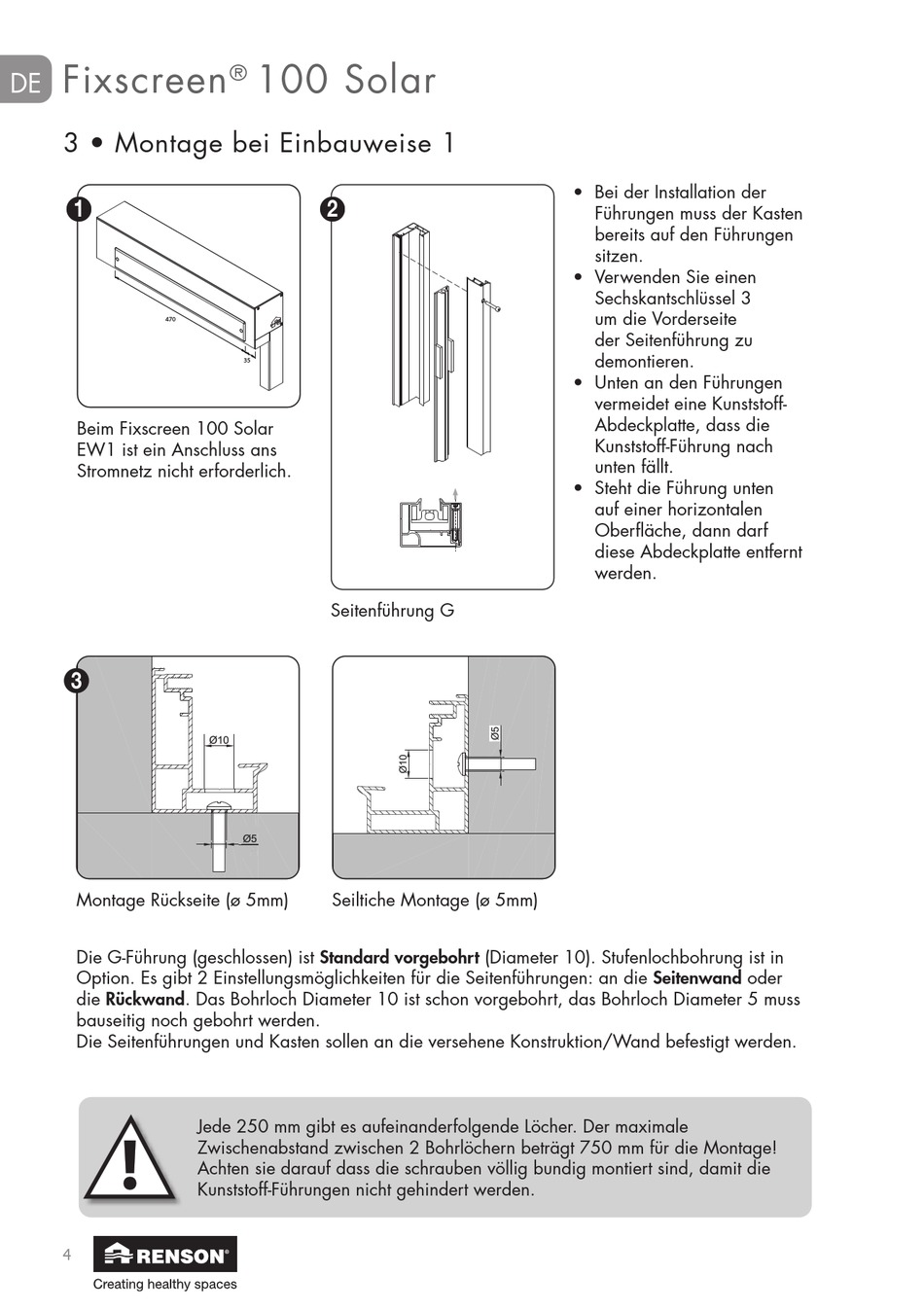

3 • Montage bei Einbauweise 1
100
1
48
470
Beim Fixscreen 100 Solar
EW1 ist ein Anschluss ans
Stromnetz nicht erforderlich.
3
Montage Rückseite (ø 5mm)
Die G-Führung (geschlossen) ist Standard vorgebohrt (Diameter 10). Stufenlochbohrung ist in
Option. Es gibt 2 Einstellungsmöglichkeiten für die Seitenführungen: an die Seitenwand oder
die Rückwand. Das Bohrloch Diameter 10 ist schon vorgebohrt, das Bohrloch Diameter 5 muss
bauseitig noch gebohrt werden.
Die Seitenführungen und Kasten sollen an die versehene Konstruktion/Wand befestigt werden.
4
100 Solar
®
2
35
30
Seitenführung G
Seiltiche Montage (ø 5mm)
Jede 250 mm gibt es aufeinanderfolgende Löcher. Der maximale
Zwischenabstand zwischen 2 Bohrlöchern beträgt 750 mm für die Montage!
Achten sie darauf dass die schrauben völlig bundig montiert sind, damit die
Kunststoff-Führungen nicht gehindert werden.
CF1
• Bei der Installation der
Führungen muss der Kasten
bereits auf den Führungen
sitzen.
• Verwenden Sie einen
Sechskantschlüssel 3
um die Vorderseite
der Seitenführung zu
demontieren.
• Unten an den Führungen
vermeidet eine Kunststoff-
Abdeckplatte, dass die
Kunststoff-Führung nach
CF2
unten fällt.
• Steht die Führung unten
auf einer horizontalen
Oberfläche, dann darf
diese Abdeckplatte entfernt
werden.
48
