Inhaltszusammenfassung für Renson Fixscreen 100 Solar

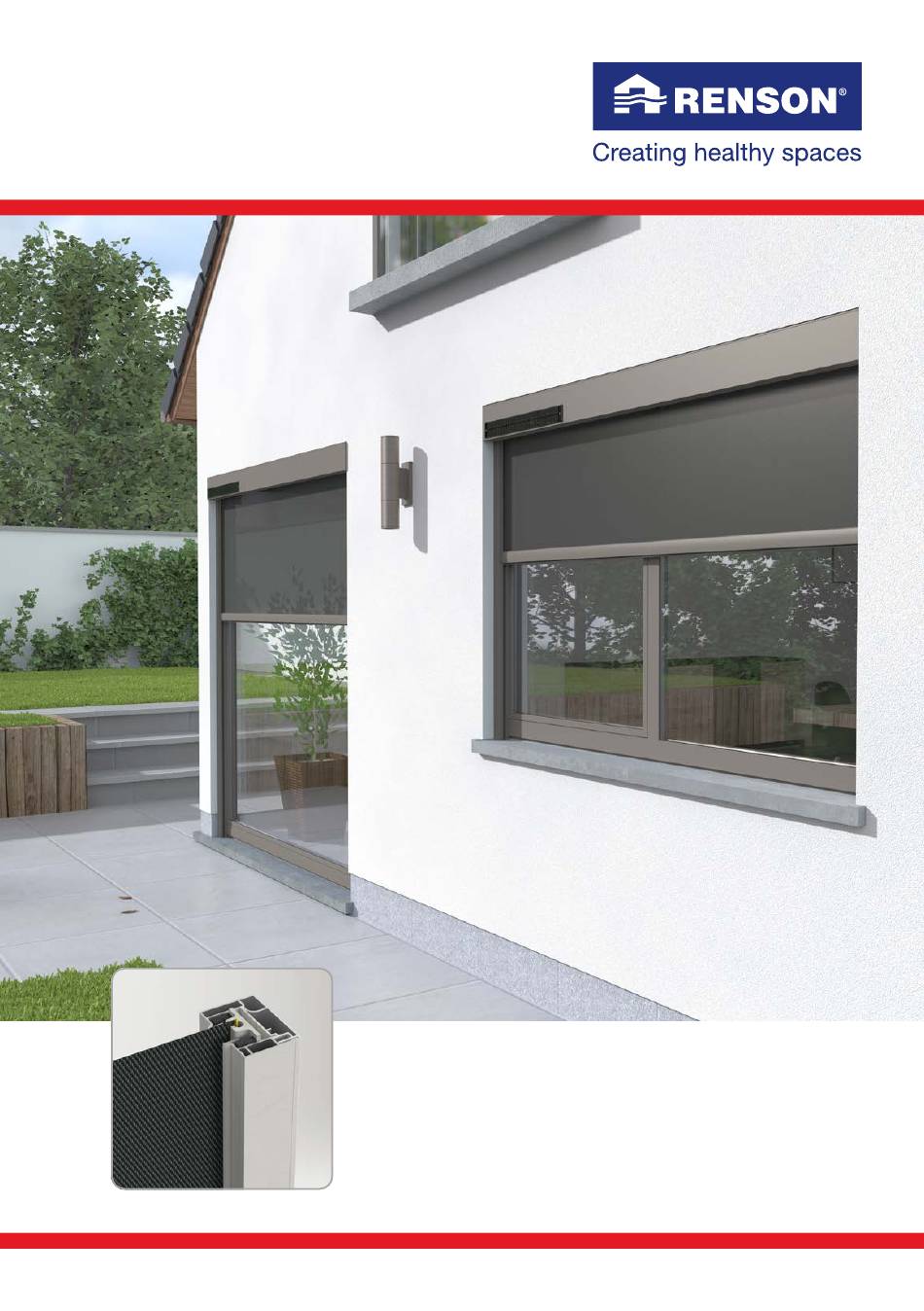

- Seite 1 Fixscreen 100 Solar ® Montagerichtlinien Installation instructions...
-
Seite 2: Inhaltsverzeichnis
Fixscreen 100 Solar ® Inhaltsverzeichnis 1 • Allgemeines ............................................2 • Montageart ............................................3 • Montage bei Einbauweise 1 ..................................4 • Befestigung des Kastens ....................................5 • Häufig gestellte Fragen ..................................... 6 • Technische Merkmale ....................................6.1 • Technische Merkmale des Motors ......................... -
Seite 3: Allgemeines
- Lose Einheit mit Solarzelle und Akku. - Kabel am Motor à 3 oder 5 m (Option). Kontrollieren Sie die Verpackung. 2 • Montageart Es gibt 1 Einbauweise fur die Fixscreen 100 Solar. Square design Square design: loses Solarpaneel Vorbau, vor dem Fenster, mit vollständig Vorbau, vor dem Fenster, mit vollständig... -
Seite 4: Montage Bei Einbauweise
Vorderseite der Seitenführung zu demontieren. • Unten an den Führungen vermeidet eine Kunststoff- Abdeckplatte, dass die Beim Fixscreen 100 Solar Kunststoff-Führung nach EW1 ist ein Anschluss ans unten fällt. Stromnetz nicht erforderlich. • Steht die Führung unten auf einer horizontalen Oberfläche, dann darf... -
Seite 5: Befestigung Des Kastens
Für eine sichere Montage, Wartung und Benützung Ihrer Senkrechtmarkise, sollen die Sicherheitsvorschriften (nicht auf Leitern arbeiten, Sicherheitskleidung und Sicherheitsschuhe trägen…) berücksichtigt werden. Achtung: Entfernen Sie beim Fixscreen 100 Solar EW1 erst nach der Montage die Schutzhülle von der Solarzelle. - Seite 6 Fixscreen 100 Solar ® • Bei der Befestigung des Kastens sollen die Befestigungslinien berücksichtigt/benutzt werden (Achten Sie darauf, dass die so nah wie möglich in der Ecke (Oberseite) des Kastens geschraubt wird um jeden Kontakt zwischen dem Tuch und dem Schraubenknopf zu vermeiden).
- Seite 7 Fixscreen 100 Solar ® Dieser Schritt entfällt bei einem losen Solarpaneel. Verbinden Sie das Motorkabel mit dem Steckverbinder in der Frontkappe. Achten Sie auf die korrekte Position des Hakens. Schließen Sie die Unterseite der Kassette mit Hilfe der 2 Schrauben in Höhe der Seitenkonsolen mit einem Torx-Schlüssel (DIN 7985 TX –...
-
Seite 8: Häufig Gestellte Fragen
Schnee auf dem Solarpaneel liegt und die Photozellen nicht durch Vegetation, Über- hänge usw. bedeckt werden. In den unten aufgeführten Situationen raten wir von einer Montage des Fixscreen 100 Solar ab. Unter Umständen kann die Ausführung mit einem losen Solarpaneel in Erwägung gezogen wer- den. - Seite 9 ® Kann der Fixscreen 100 Solar in allen Ländern eingesetzt werden? Der Fixscreen 100 Solar ist weltweit erhältlich, für Länder zwischen 52° Nord und Süd auf der Karte unten. Dieses Einsatzgebiet wurde von den Vorschriften von Somfy übernommen. Der Fixscreen 100 Solar darf nicht in den mit „nicht möglich“ gekennzeichneten Zonen eingesetzt werden, da die Batterie nicht beständig gegen Temperaturen unter -20 °C ist und daher die Funk-...
-
Seite 10: Technische Merkmale
Fixscreen 100 Solar ® 6 • Technische Merkmale 6.1 • Technische Merkmale des Motors Spannungsversorgung 12 V DC (min 11,5 V, max 14 V) Funkfrequenz 433,42 MHz Schutzart IP 44 normal -10°C / +40°C und kurzfristig -20°C / Temperaturbereich +60°C Max. -
Seite 11: Endabstellung
EINE ENDABSCHALTUNG MUSS ABER VOM INSTALLATEUR NOCH EINGESTELLT WERDEN! Die Endpunkte (oben und unten) wurden von Renson eingestellt. Der oberen Endpunkt: Wurde von Renson eingestellt wobei die Endschiene, inkl. Abdichtungslippe, nicht mehr sichtbar ist. Eine Endabschaltung muss aber vom Installateur noch eingestellt werden. Abschaltung unterer Endpunkt: Der untere Endpunkt wurde eingestellt bis zu 400 mm von der Kassettenunterseite. -
Seite 12: Wartung
Standards hergestellt werden. • RENSON übernimmt keine Verantwortlichkeit/Garantie falls die Motoren anders angesteuert werden als von Somfy angegeben. • RENSON übernimmt dazu keine Garantie das Protokol der Screenmotoren sei kompatibel zu Automatisation/Domotik. • Geringfügige Abweichungen zwischen den Farbmustern und den Profilen des Sonnenschutz-Screens können im Herstellungsprozess auftreten. -
Seite 13: Einstellung Produkt
Fixscreen 100 Solar ® 10 • Einstellung Produkt Ihr Screen kann vollständig recycelt werden. Informieren Sie sich bei Ihrer Stadt oder Recycelstation über die lokalen Umweltauflagen. Beim Demontieren des Screens sollen Sie die Installation spannungslos machen. Materialien sollen getrennt werden bei der Vernichtung des Produktes. Brennbare Materialien sollen von nicht brennbaren Materialien getrennt werden bei der Vernichtung des Produktes. - Seite 26 Fixscreen 100 Solar ®...
- Seite 27 Fixscreen 100 Solar ®...
- Seite 28 All photos shown are for illustrative purposes; the actual product may vary due to product placement. Renson reserves the right to make technical changes to the products described in this brochure. ® The most recent product information, availability, and your local distributor can always be found on www.renson.eu *L2001241*...
