• Der Hauptschalter O/I (siehe Fig. 41) wird nur betätigt, um den Ofen einzuschalten, ansonsten sollte er ausgeschaltet sein.
• Keine Verlängerung verwenden.
• Wenn das Versorgungskabel beschädigt ist, muss es von einem autorisierten Techniker ausgewechselt werden.
• Wenn der Ofen für längere Zeit nicht verwendet wird muss der Stecker aus der Steckdose an der Wand gezogen werden.

5.13 KANALISIERUNG DER WARMLUFT

Der Ofen verfügt über 1 oberen Warmluftauslass, der in andere Räume kanalisiert werden kann.
Das Kanalisierungsrohr kann so ausgerichtet werden:

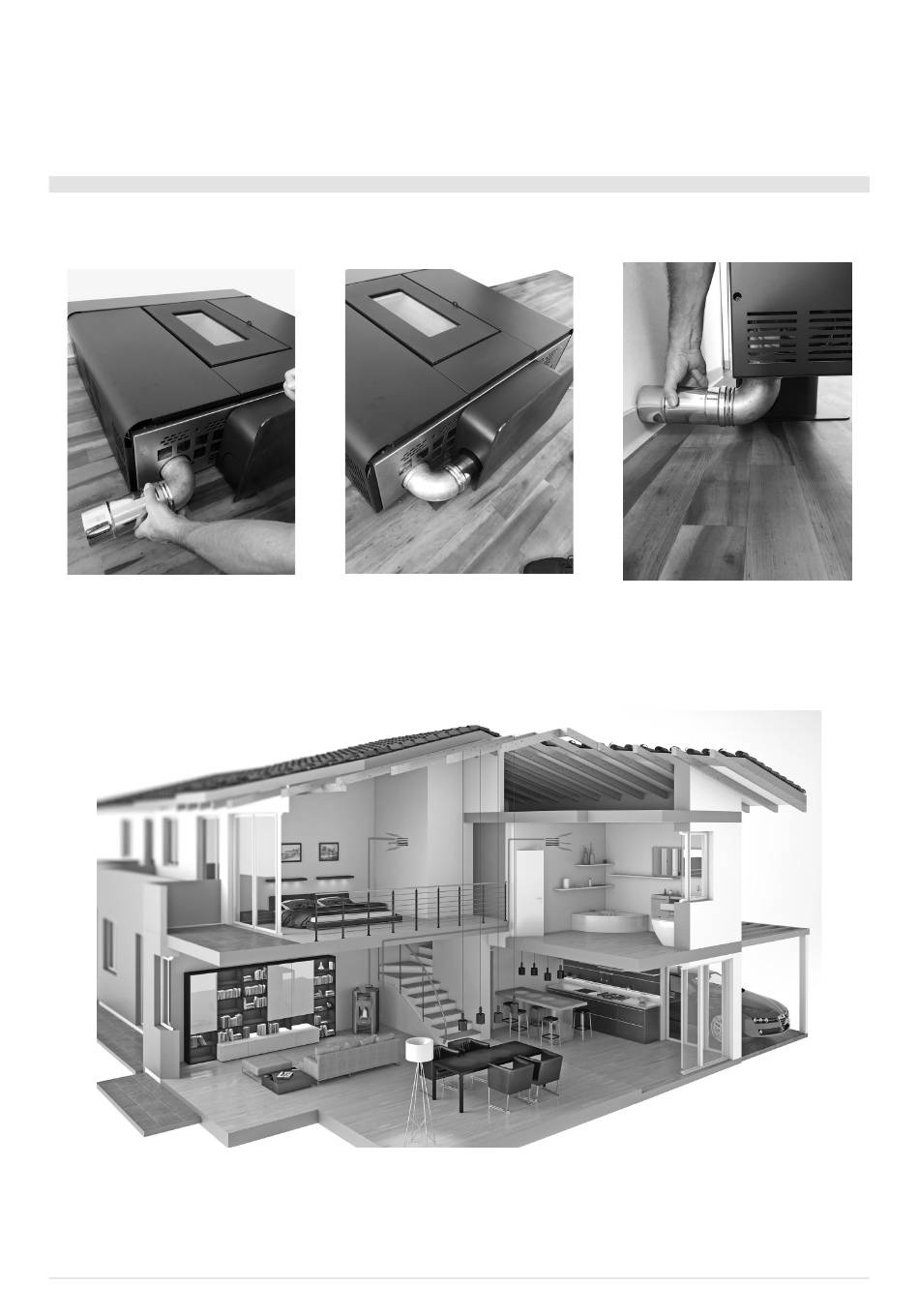

Fig. 42 - Kanalisierung 1
• Das Rohr kann nach links ausgerichtet werden (siehe Fig. 42).
• Das Rohr kann nach rechts ausgerichtet werden (siehe Fig. 43). Bei dieser Lösung kann das Rohr nach dem Entfernen der
vorgeschnittenen Verschlüsse durch den Sockel geführt werden.
• Das Rohr kann nach der Rückseite des Ofens ausgerichtet werden (siehe Fig. 44).
• Bei einem Ofen ohne Kanalisierung variiert der Luftdurchsatz von mindestens 60 m
Lufttemperatur von mindestens 90°C bis höchstens 170°C variiert.
• Für die Kanalisierung darf eine Rohrlänge von 6 Metern und eine Anzahl von 3 90°-Biegungen nicht überschritten werden, da
sonst die Warmluft ihre Wirkung verliert.
24
Fig. 43 - Kanalisierung 2
Fig. 45 - Beispiel einer Kanalisierung
Fig. 44 - Kanalisierung 3
/h bis höchstens 130 m /h, während die
3 3
