5.5

SICHERHEITSBEFESTIGUNG

Das Gerät muss von einem autorisierten Techniker installiert werden!

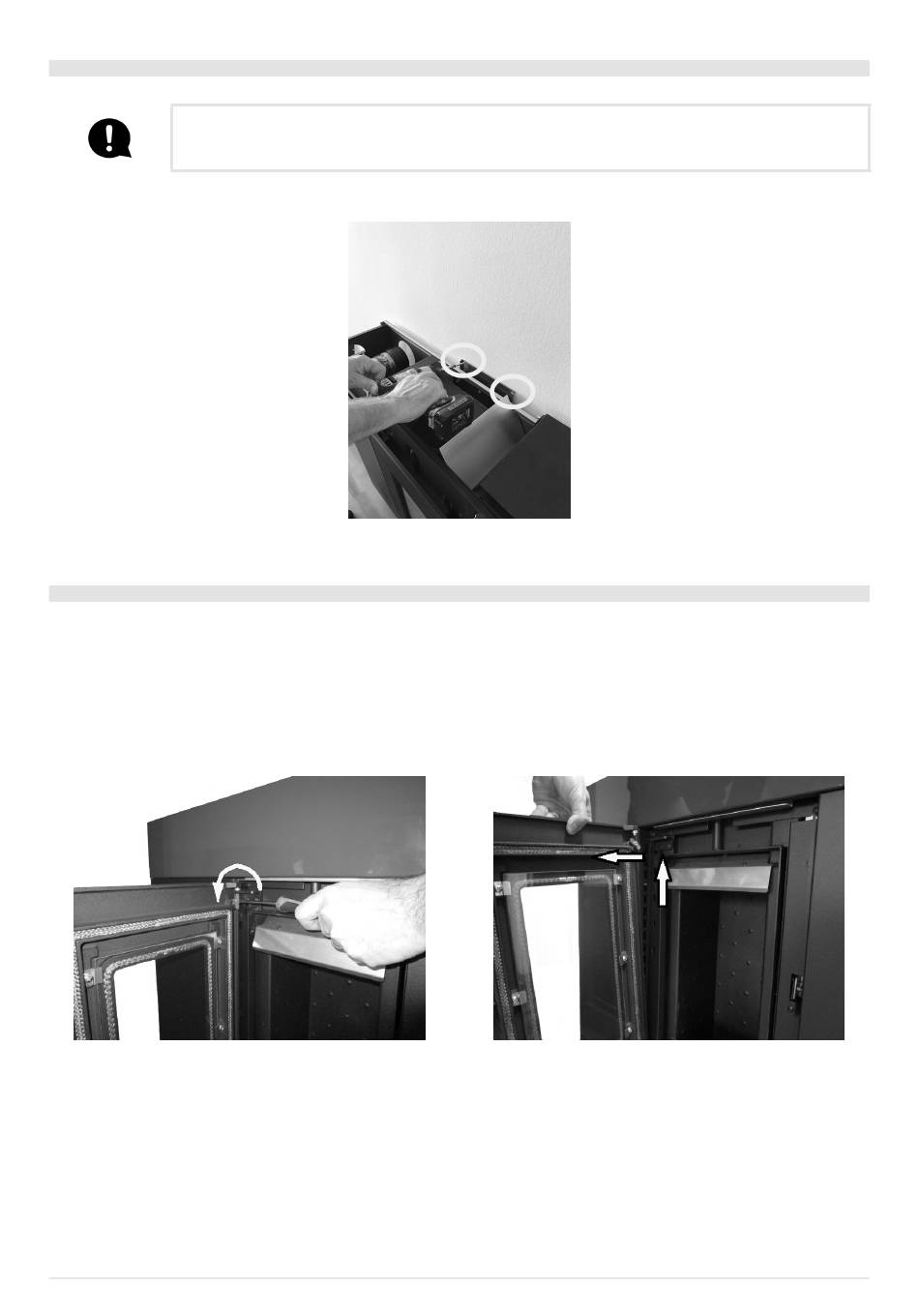

Um ein versehentliches Umkippen zu verhindern, muss der Ofen mit zwei Dübeln an der Wand befestigt werden, siehe Fig. 26.
5.6 AUS-/EINBAU DER FEUERSTELLENTÜR
AUSBAU DER TÜR
Für einige Arbeiten (zum Beispiel: Einbau der Seiten und Reinigung) muss die Feuerstellentür ausgebaut werden.
Zum Ausbau der Tür wie nachstehend beschrieben vorgehen:
• Tür öffnen.
• Hebel mit einem Schraubenzieher in Pfeilrichtung drehen (siehe Fig. 27).
• Tür anheben, so dass die Stifte der Tür aus der Halterung an der Struktur gehoben werden (siehe Fig. 28).
• Tür bis zu ihrem Wiedereinbau an einem sicheren Ort abstellen.
Fig. 27 - Entfernen der Schrauben
EINBAU DER TÜR
Zum Einbau der Tür müssen die an der Tür befindlichen Stifte in die Öffnung der an der Struktur befindlichen Halterung eingesetzt
werden.
Nach erfolgtem Wiedereinbau der Tür den Hebel mit Hilfe eines Schraubenziehers so drehen, dass die Tür blockiert wird.
20
Fig. 26 - Wandbefestigung
Fig. 28 - Ausbau der Tür
