Windes zu schützen: Die Öffnung der Krümmung nach unten richten, siehe Fig. 10.
• Die Krümmung mit einem externen Vogelschutzgitter versehen, damit sie nicht durch Fremdkörper verstopft werden kann.
Informieren Sie sich bei den lokalen Behörden, ob restriktive Vorschriften über die Verbrennungsluftzufuhr
vorliegen; sollte dies der Fall sein, müssen sie angewendet werden.
In einigen Ländern und/oder Lokalitäten ist eine hermetisch dichte Installation Pflicht: Im Zweifelsfall müssen
immer die restriktiveren Normen befolgt werden.
• Den verzinkten Teil neben dem Verbrennungsluftrohr entfernen (siehe Fig. 11).
• Unter Verwendung eines flexiblen oder steifen Schlauchs von 60 mm Durchmesser und einer maximalen Länge von 2 m ver-
binden (siehe Fig. 12).
Fig. 11 - Schnitt- Entfernung
WALL PLUS - TILE PLUS - MOON - LEAN
3 3

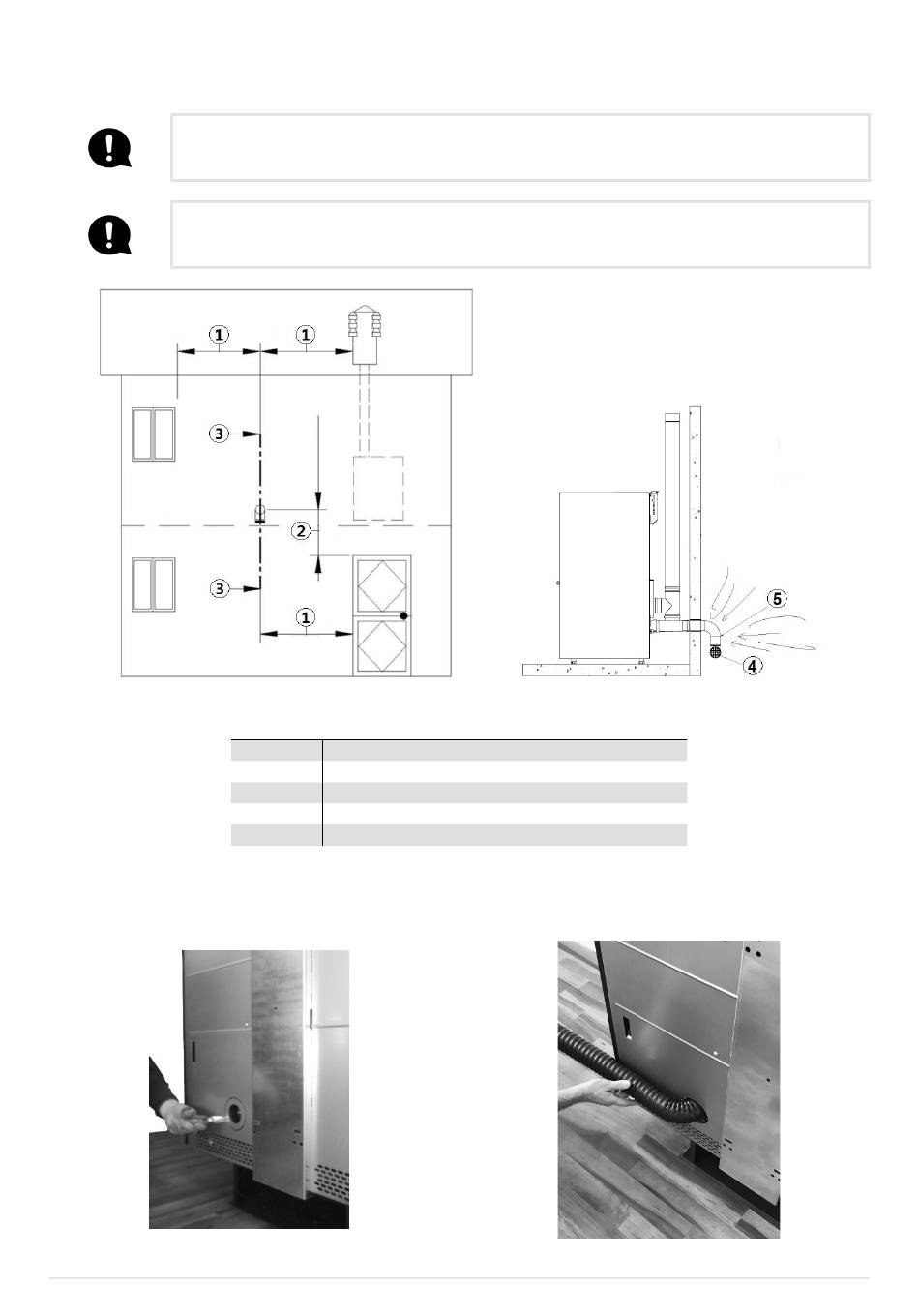

Fig. 10 - Öffnung für die Verbrennungsluft für eine hermetisch dichte Installation
LEGENDE Fig. 10
1
≥ 1,5 m
2
≥ 0,3 m
3-3
Ansicht im Querschnitt
4 Schutzgitter
5 Eingang der Krümmung, die nach unten gerichtet werden muss
PLUS
3
Fig. 12 - Anschlüsse 2
