5.3

ALLGEMEINE INSTALLATION MIT SOCKEL

NUR FÜR LEAN
Für den oberen Rauchabzug (siehe Fig. 20) mit 2 Rohrbögen mit 45° Standard D 80 mm ausstatten (siehe Fig.21).
Die Rohrbögen werden NICHT mit dem Ofen geliefert.
16

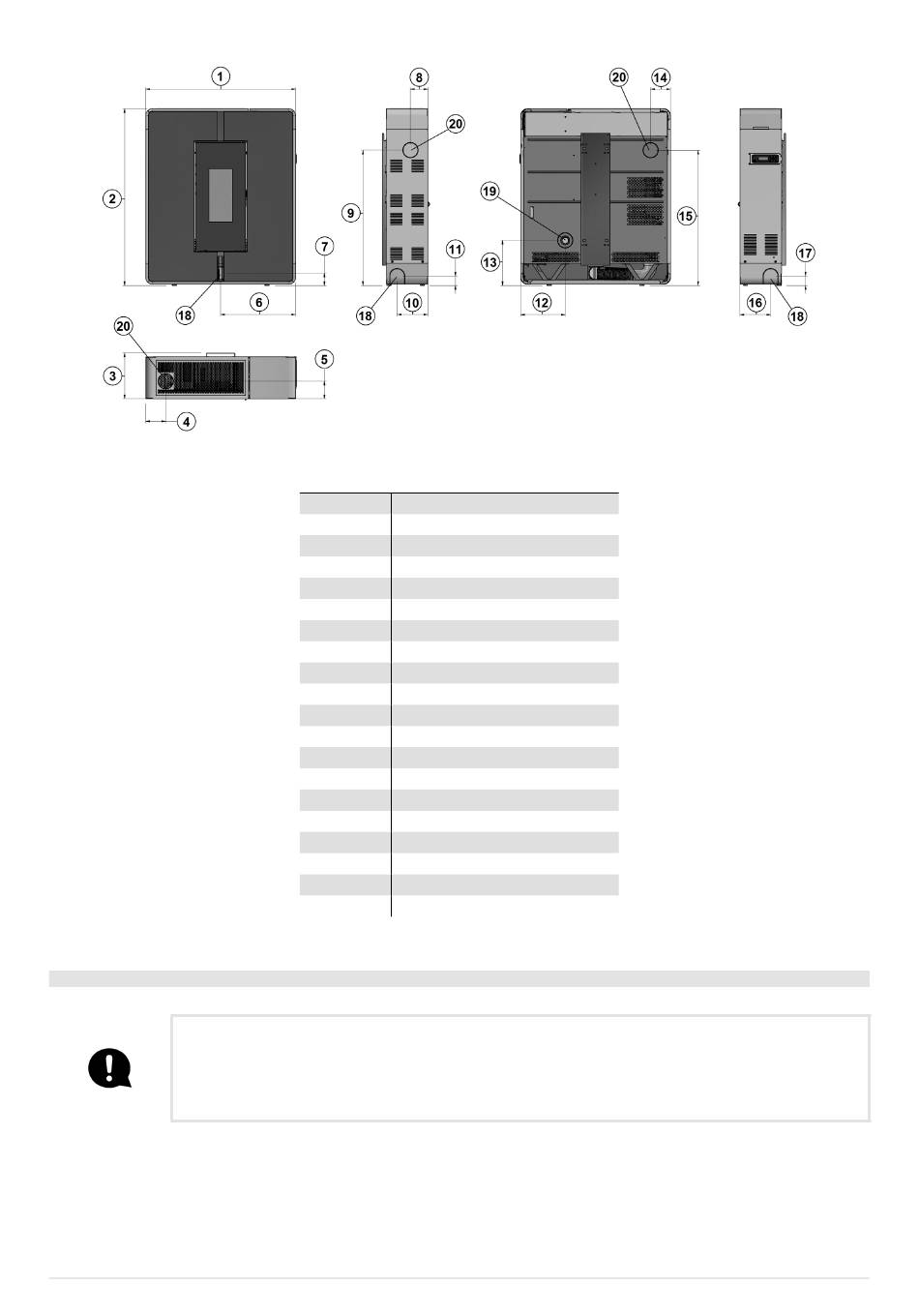

Fig. 19 - Allgemeine Abmessungen: Tile
LEGENDA Fig. 19
1
94,8 cm
2
110,8 cm
3 28,8 cm
4 12,6 cm
5 11 cm
6 47,4 cm
7 7,9 cm
8
11 cm
9
85,5 cm
10
194 cm
11
6 cm
12 28,1 cm
13 28,5 cm
14 12,6 cm
15 85,5
16 19,4
17 5,9
18
Canalizzazione d.8 cm
19
Presa aria comburente d.6 cm
20
Scarico fumi d.8 cm
PLUS MODEL:
3
Plus
3
WALL PLUS - TILE
3
PLUS - MOON - LEAN PLUS
3 3
