Platzbedarf - Cadel WALL3 PLUS Installateurhandbuch

5.2

PLATZBEDARF

WALL PLUS - TILE PLUS - MOON - LEAN
3 3

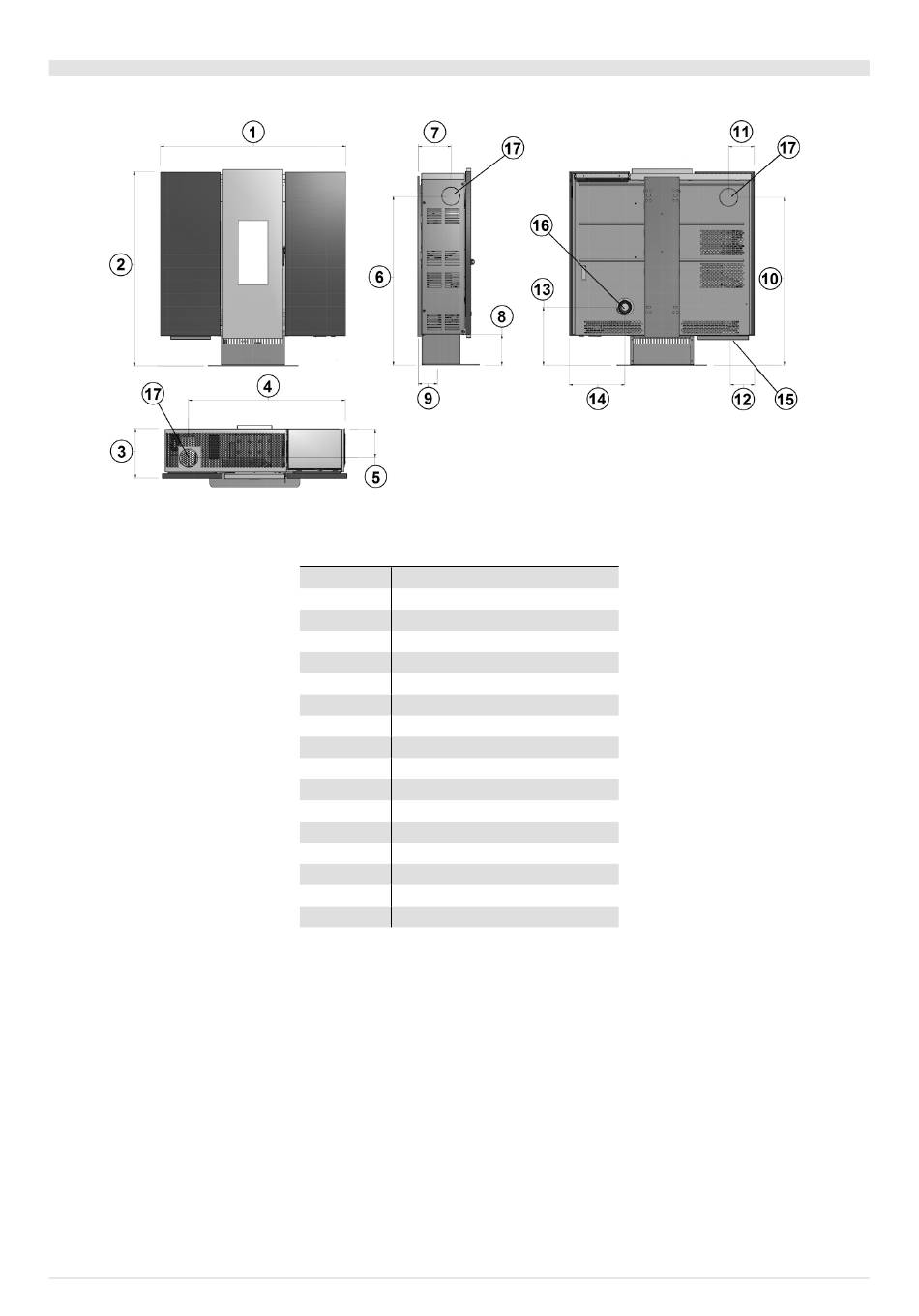

Fig. 16 - Allgemeine Abmessungen: Wall
LEGENDE Fig. 16
1 96,4 cm
2 102 cm
3 25 cm
4 82,8 cm
5 17,2 cm
6 87,7 cm
7
17,1 cm
8
15,9 cm
9
8,3 cm
10 87,5 cm
11 13,5 cm
12 13,5 cm
13 30,5 cm
14 29 cm
15 Kanalauslass d.8 cm
16
Öffnungen für die Verbrennungsluft d.6 cm
17
Rauchabzug d.8 cm
