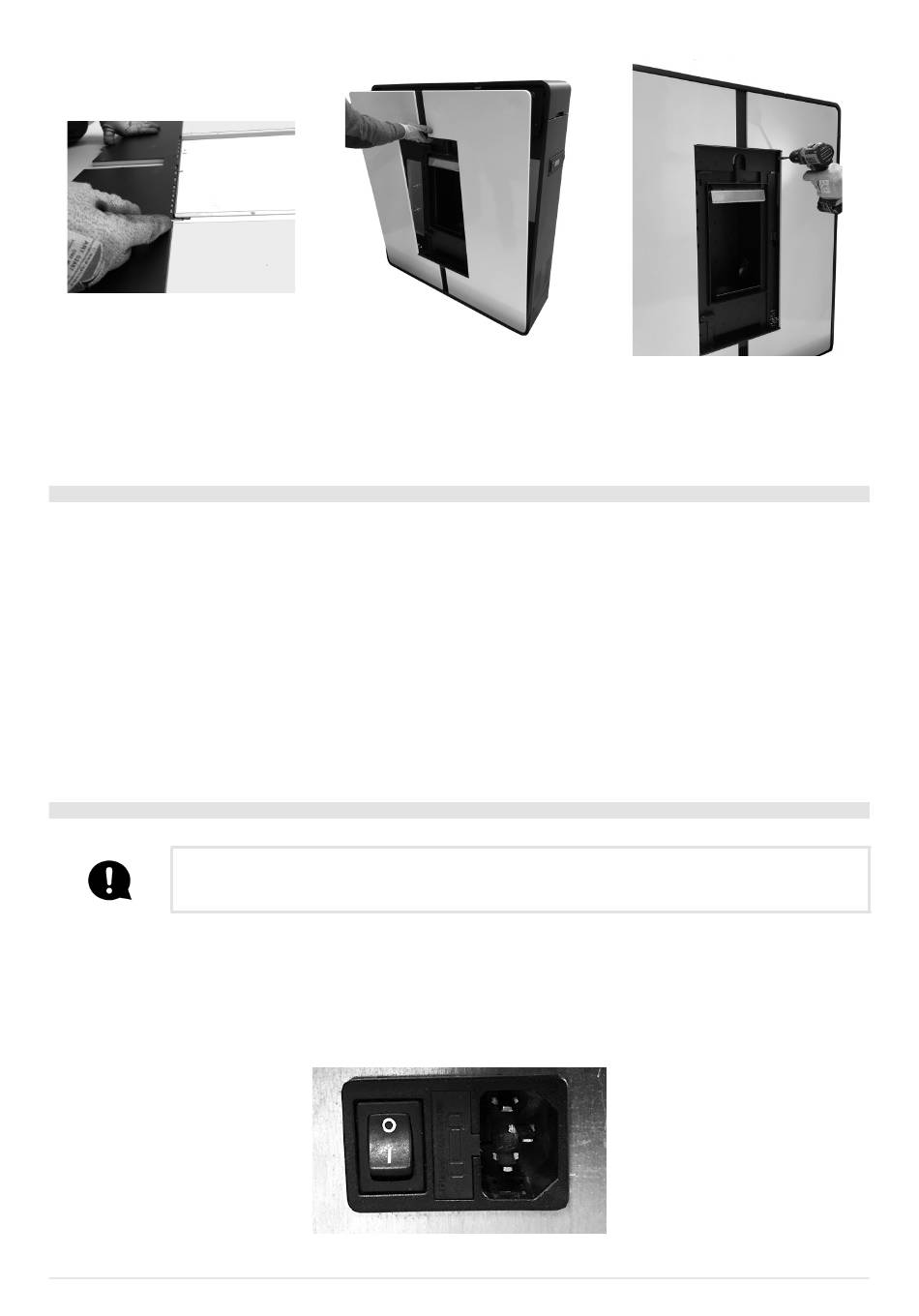

Fig. 38 - Biegen der Laschen
• Mithilfe eines Schraubenziehers 2 Laschen/Hebel anheben und biegen. (s. Fig. 38).
• Die Verkleidung von oben einsetzen, dabei die Laschen in die vorgesehenen Ritze einklemmen und die beiden Schrauben (s.
Fig. 39) wieder festschrauben.

5.11 ANSCHLUSS AUSSENTHERMOSTAT

Der Ofen funktioniert bereits mit einer Thermostatsonde, die darin positioniert ist. Falls erwünscht, kann der Ofen mit einem
externen Raumthermostat verbunden werden. Dieser Eingriff muss von einem autorisierten Techniker ausgeführt werden.
Kabel des externen Thermostaten an Klemme „Term opt" auf der am Ofen vorhandenen Karte anschließen. Den externen Thermo-
staten folgendermaßen einrichten (werkseitig auf OFF gestellt):
• Taste „Menù" drücken.
• Mit den Pfeilen die Funktion „Einstellungeni" anfahren.
• Die Funktion durch Drücken von „Menù" wählen.
• Jetzt mit den Pfeilen die Funktion „ Aussen Therm." anfahren.
• Die Funktion durch Drücken von „Menù" (Menü) wählen.
• Die Tasten - + drücken.
• Zur Aktivierung des externen Thermostaten „On" wählen.
• Zur Bestätigung die Taste „Menù" (Menü) drücken.

5.12 ELEKTRISCHE ANSCHLUSS

Wichtig: Das Gerät muss von einem autorisierten Techniker installiert werden!
• Der elektrische Anschluss erfolgt über ein Kabel mit einem elektrischen Stecker, der dazu geeignet ist, die Last und die spezifische
Spannung der einzelnen Modelle aushalten zu können, siehe Tabelle der technischen Daten (siehe MERKMALE a pag.33).
• Der Stecker muss leicht erreichbar sein, wenn das Gerät installiert ist.
• Darauf achten, dass die Stromversorgung über eine effiziente Erdung verfügt: falls nicht vorhanden oder ineffizient, die Erdung
gemäß den geltenden Normen ausführen.
• Das Netzkabel zuerst an der Rückseite des Ofens anschließen (siehe Fig. 41) und dann an einer elektrischen Steckdose an der Wand.
WALL PLUS - TILE PLUS - MOON - LEAN
3 3
Fig. 39 - Einfügen der Platten
Fig. 41 - Elektrische Steckdose mit Hauptschalter
PLUS
3
Fig. 40 - Befestigen der Verkleidung
