KNF NF 1.100 EX Betriebs- Und Montageanleitung Seite 22

Membran-flüssigkeiteitspumpe in explosionsgeschützter ausführung
Inhaltsverzeichnis

Werbung

Membran-Flüssigkeitspumpe NF 1.100 EX

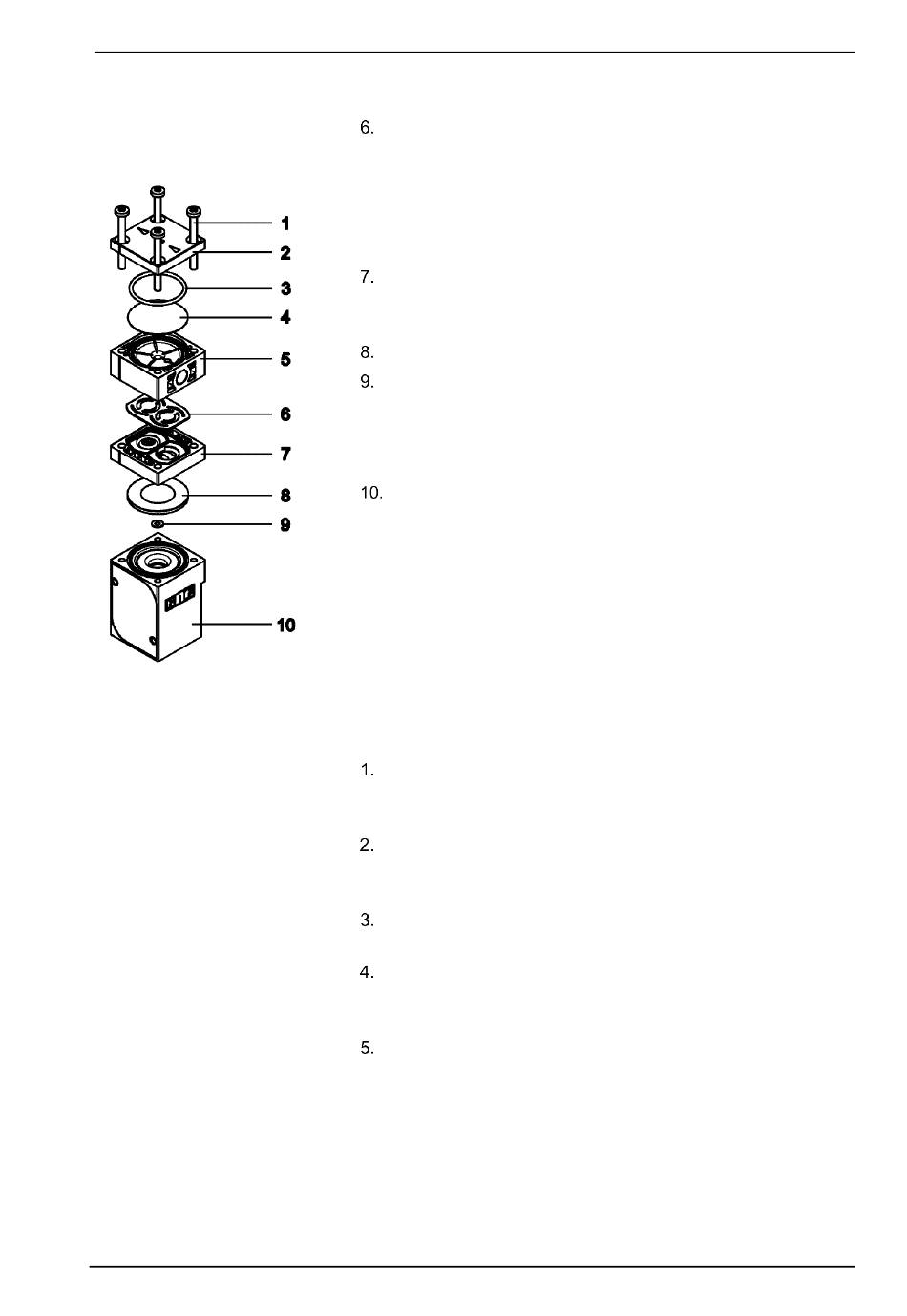

Fig. 7: NF1.100
1
Kopfschraube
2
Kopfdeckel
3
O-Ring
4
Schwingmembrane
5
Anschlussplatte
6
Ventilplatte
7
Zwischenplatte
8
Wulstmembrane
9
Scheibe
10 Pumpengehäuse
11 Gewindestift
12 Sechskantmutter
13 Kopfdeckel .27
14 Druckfeder .27
15 Membrane .27
16 Schwingmembrane .27
KNF Flodos AG BA_NF1.100EX_DE_05_152070
Original-Betriebs- und Montageanleitung
Teile reinigen
Wulstmembrane (8), O-Ring (3), Schwingmembrane (4), oder
Schwingmembrane.27 (16), falls vorhanden Membrane.27
(15), Ventilplatte (6), Zwischenplatte (7) und Anschlussplatte
(5) mit einem Lappen reinigen und anschließend mit Pressluft
abblasen.
Montage Wulstmembrane
Die auf dem Pleuel aufgelegten Scheiben (9) in gleicher An-
zahl wieder platzieren. Sicherstellen, dass keine Scheiben (9)
ins Pumpengehäuse gelangen.
Wulstmembrane (8) einschrauben.
Durch leichtes Andrücken des Wulstmembranrandes ist deren
Position in der gehäuseseitigen Führungsnut zu kontrollieren.
Montage Ventilplatte
Ventilplatte (6) staubfrei in der richtigen Position in die Zwi-
schenplatte (7) einlegen.
Pumpenkopf montieren
➔ Der Montagevorgang unterscheidet sich je nach verwendetem
Pumpentyp. Fahren Sie deshalb mit dem Abschnitt (NF 1.100
KP Version oder NF 1.100.27 - Version) weiter, der Ihrem
Pumpentyp entspricht.
➔ Anschliessend Schläuche wieder am Pumpenkopf montieren.
NF 1.100 KP Version
Schwingmembrane (4) in die Anschlussplatte (5) einlegen und
mit dem Kopfdeckel (2) mit eingelegtem, neuem O-Ring (3)
abdecken.
Die Positionen der Zwischenplatte (7), der Anschlussplatte (5)
sowie dem Kopfdeckel (2) zueinander sind gegeben durch die
Anordnung der sichtbaren Kerben.
Die vier Kopfschrauben (1) in die Durchgangslöcher des Pum-
penkopfes einführen.
Kontrollieren, dass die Durchflussrichtung des Pumpenkopfes
(siehe Richtungspfeile auf Kopfdeckel (2)) dem vorhergehen-
den Zustand entspricht.
Pumpenkopf auf Pumpengehäuse aufsetzen und die vier
Kopfschrauben (1) über Kreuz festschrauben. Das maximale
Anzugsdrehmoment beträgt 1.5 Nm.
Instandhaltung
22
