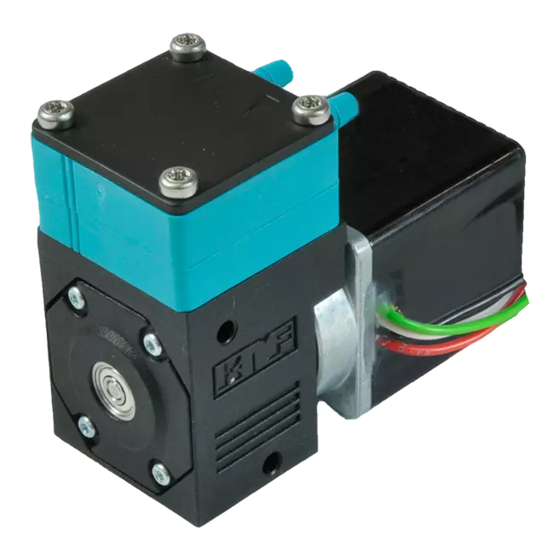

MEMBRAN-FLÜSSIGKEITSPUMPE
NF 30, NFB 30
NF 30 KP .51 .27 DC 12V
.51 / - [Kap. 2]
KP / KT / TT / FT [Kap. 4]
30
NF / JNF / NFB
- / PMLxxxx / PLxxxx [Kap. 1]
Betriebs- und
Montageanleitung
Diese Betriebs- und Monta-
geanleitung lesen und beach-
ten!
Ein zusätzlicher Buchstabe vor
dem Typenkürzel NF ist eine
länderspezifische Identifikation
ohne technische Bedeutung.
KNF Flodos AG
Wassermatte 2
6210 Sursee, Schweiz
Tel +41 (0)41 925 00 25
Fax +41 (0)41 925 00 35
www.knf.com
info.flodos@knf.com
KNF Flodos AG BA_NF30_DE_08_069205
Original-Betriebs- und Montageanleitung
Speisespannung [Kap. 4]
DC / DCB-B / DCB-4B
.27 / - [Kap. 5]
Inhalt
1. Zu diesem Dokument ............................................................... 2
2. Verwendung ............................................................................. 3
3. Sicherheit .................................................................................. 5
4. Technische Daten .................................................................... 7
5. Aufbau und Funktion .............................................................. 10
6. Montage und Anschluss ......................................................... 11
7. Betrieb .................................................................................... 17
8. Instandhaltung ........................................................................ 21
9. Störungen beheben ................................................................ 25
10. Rücksendung der Pumpe ....................................................... 27
Für zukünftige Verwendung aufbewahren!
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KNF NF 30
Inhaltszusammenfassung für KNF NF 30
-
Seite 1: Inhaltsverzeichnis
MEMBRAN-FLÜSSIGKEITSPUMPE NF 30, NFB 30 NF 30 KP .51 .27 DC 12V Speisespannung [Kap. 4] DC / DCB-B / DCB-4B .27 / - [Kap. 5] .51 / - [Kap. 2] KP / KT / TT / FT [Kap. 4] NF / JNF / NFB - / PMLxxxx / PLxxxx [Kap. -
Seite 2: Zu Diesem Dokument
Membran-Flüssigkeitspumpe NF 30, NFB 30 Zu diesem Dokument Zu diesem Dokument 1.1. Umgang mit der Betriebs- und Montageanlei- tung Die Betriebs- und Montageanleitung ist Teil der Pumpe. ➔ Geben Sie die Betriebs- und Montageanleitung an den nachfol- genden Besitzer weiter. -
Seite 3: Verwendung
Membran-Flüssigkeitspumpe NF 30, NFB 30 Verwendung Verwendung 2.1. Bestimmungsgemässe Verwendung Die Pumpen sind für die Förderung und Dosierung von Flüssigkei- ten bestimmt. Verantwortung des Betreibers Betriebsparameter und Die Pumpen nur unter den in Kapitel 4 Technische Daten, be- Bedingungen schriebenen Betriebsparametern und Bedingungen einbauen und betreiben. -
Seite 4: Nicht Bestimmungsgemässe Verwendung
Varianten vorzufinden ist, ist die Pumpe nicht zertifiziert. ➔ Die Reinigung der Membran-Flüssigkeitspumpe ist anwen- dungsbezogen. Aus diesem Grund kann die Möglichkeiten der Reinigung durch KNF nicht generell sichergestellt werden und unterliegt der Zuständigkeit des Endkunden. Der Standard NSF/ANSI 169 regelt OEM Produkte und besagt nichts über die Reinigung einzelner OEM Produkte. -
Seite 5: Sicherheit
Membran-Flüssigkeitspumpe NF 30, NFB 30 Sicherheit Sicherheit Beachten Sie die Sicherheitshinweise in den Kapiteln 6 Montage und Anschluss und 7 Betrieb. Die Pumpen sind nach den allgemein anerkannten Regeln der Technik und den Arbeitsschutz- und Unfallverhütungsvorschriften gebaut. Dennoch können bei ihrer Verwendung Gefahren entste- hen, die zu körperlichen Schäden des Benutzers oder Dritter bzw. - Seite 6 NFB 30 DCB-B / DCB-4B ▪ IEC/EN 61000-6-2 ▪ IEC/EN 61000-6-3 Kundendienst und Reparaturen an den Pumpen nur vom zuständigen KNF Kunden- Reparaturen dienst durchführen lassen. Bei Instandhaltungsarbeiten nur Originalteile von KNF verwenden. KNF Flodos AG BA_NF30_DE_08_069205 Original-Betriebs- und Montageanleitung...
-
Seite 7: Technische Daten
Membran-Flüssigkeitspumpe NF 30, NFB 30 Technische Daten Technische Daten Pumpenmaterialien Typenbezeichnung KP steht für: Baugruppe Material Pumpenkopf * Ventilplatte EPDM Wulstmembrane EPDM Membrane .27 EPDM Tab. 2 nach DIN ISO 1629 und 1043.1 Typenbezeichnung KT steht für: Baugruppe Material Pumpenkopf *... - Seite 8 Kenndaten NF 30 DC Motorvariante Leistungsaufnahme [W] I Last max. [A] 0.69 0.36 Schutzart [-] IP 00 Gewicht Tab. 8 Kenndaten NF 30 DCB-B / DCB-4B Motorvariante DCB-B DCB-B DCB-4B Speisespannung [V] 10..26.4 Leistungsaufnahme [W] I Last max. [A] 0.58 0.32...
- Seite 9 Membran-Flüssigkeitspumpe NF 30, NFB 30 Technische Daten Elektrostatisch gefährdete Bauelemente (ESD) Sonstige Parameter Parameter Wert Zulässige + 5 bis + 40 Umgebungstemperatur (°C) Zulässige Medientemperatur (°C) + 5 bis + 80 ≤ 150 Zulässige kinematische Viskosität des Me- diums [cSt] Tab.
-
Seite 10: Aufbau Und Funktion
NF 30 Version (Vorgegebene Fördermenge) Dieser Pumpentyp stellt die einfachste Version der aufgeführten Produkte dar und fördert mit vorgegebener Fördermenge. NF 30 .27 - Version (Vorgegebene Fördermenge mit Über- druckbegrenzung) Fördert die Membran-Flüssigkeitspumpe gegen ein geschlossenes System, steigt der Förderdruck schnell über die maximal zulässi- gen Werte an. -
Seite 11: Montage Und Anschluss
➔ Vor der Montage die Pumpe am Montageort aufbewahren, um sie auf Umgebungstemperatur zu bringen. ➔ Befestigungsmasse (siehe Fig. 3 bis 12) Befestigungsmasse Fig. 3: Befestigungsmasse NF 30 DC Fig. 4: Befestigungsmasse NF 30.27 DC KNF Flodos AG BA_NF30_DE_08_069205 Original-Betriebs- und Montageanleitung... - Seite 12 Membran-Flüssigkeitspumpe NF 30, NFB 30 Montage und Anschluss Fig. 5: Befestigungsmasse NF 30 DCB-B Fig. 6: Befestigungsmasse NF 30 DCB-4B Fig. 7: Befestigungsmasse NF 30.27 DCB-B KNF Flodos AG BA_NF30_DE_08_069205 Original-Betriebs- und Montageanleitung...
- Seite 13 Membran-Flüssigkeitspumpe NF 30, NFB 30 Montage und Anschluss Fig. 8: Befestigungsmasse NF 30.27 DCB-4B Fig. 9: Befestigungsmasse NFB 30 DCB-B Fig. 10: Befestigungsmasse NFB 30 DCB-4B KNF Flodos AG BA_NF30_DE_08_069205 Original-Betriebs- und Montageanleitung...
- Seite 14 Für maximale Genauigkeit und schnelle Entlüftung die be- vorzugte Einbaulage beachten (Fig.10). Fig. 11: optimale Einbaulage / waagrecht ➔ KNF empfiehlt, die Pumpe vom Rohrleitungssystem mecha- Entkoppelung nisch zu entkoppeln, z.B. durch Verwendung flexibler Schläu- che oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingungen der Pumpe auf das System...
-
Seite 15: Elektrischer Anschluss
Membran-Flüssigkeitspumpe NF 30, NFB 30 Montage und Anschluss Berührungs- und Fremdkörper- Für Pumpen mit Wechselstrommotoren: schutz Verletzungsgefahr im Betrieb ➔ Schutzmassnahmen gegen die Berührung der unter elektrischer Spannung stehenden Teile (elektrischer Anschluss, eventuell Motorwicklun- WARNUNG gen) ergreifen. ➔ Schutzmassnahmen gegen die Berührung sich bewegender Teile (z.B. -
Seite 16: Hydraulischer Anschluss
Membran-Flüssigkeitspumpe NF 30, NFB 30 Montage und Anschluss 6.3. Hydraulischer Anschluss ➔ Nur Komponenten an die Pumpe anschliessen, die für die hyd- Angeschlossene Komponenten raulischen Daten der Pumpe ausgelegt sind (siehe Kapitel 4 Technische Daten). ➔ Nur Schläuche verwenden, die für den maximal zulässigen Be- Schläuche... -
Seite 17: Betrieb
Membran-Flüssigkeitspumpe NF 30, NFB 30 Betrieb Betrieb ➔ Pumpen nur unter den Betriebsparametern und Bedingungen betreiben, die in Kapitel 4 Technische Daten, beschrieben sind. ➔ Bestimmungsgemässe Verwendung der Pumpen (siehe Ab- schnitt 1.2 Symbole und Kennzeichnungen) sicherstellen. ➔ Nicht bestimmungsgemässe Verwendung der Pumpen (siehe Abschnitt 2.2 Nicht bestimmungsgemässe Verwendung) aus-... - Seite 18 Membran-Flüssigkeitspumpe NF 30, NFB 30 Betrieb Personenschaden und Beschädigung der Pumpen durch automatischen Start Wird der Pumpenbetrieb durch den Thermoschalter oder die Elektronik wegen Überhitzung unterbrochen, WARNUNG starten die Pumpen nach Abkühlung automatisch. ➔ Sicherstellen, dass hieraus keine Gefahrensitua- tionen entstehen können.
- Seite 19 Lebensdauer der Membrane zu verlängern. ➔ In den Leitungen normalen atmosphärischen Druck herstellen (Pumpe hydraulisch entlasten). Förderleistung NF 30 Fig. 13: Förderleistung der Pumpen NF 30 DC und NF 30.27 DC KNF Flodos AG BA_NF30_DE_08_069205 Original-Betriebs- und Montageanleitung...
- Seite 20 Membran-Flüssigkeitspumpe NF 30, NFB 30 Betrieb Fig. 14: Förderleistung der Pumpen NF 30 DCB-B / DCB-4B und NF 30.27 DCB-B / DCB-4B Förderleistung NFB 30 Fig. 15: Förderleistung der Pumpe NFB 30 DCB-B und NFB 30 DCB-4B KNF Flodos AG BA_NF30_DE_08_069205...
-
Seite 21: Instandhaltung
➔ Pumpe mit einer neutralen Flüssigkeit spülen und anschliessend leer pumpen. 8.2.1. Pumpe spülen ➔ Bei Förderung von aggressiven Medien empfiehlt KNF, die Pumpe vor dem Ausschalten unter Atmosphärenbedingungen einige Minuten mit Luft (falls aus Sicherheitsgründen notwen- dig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern. - Seite 22 ➔ Der Montagevorgang unterscheidet sich je nach verwendetem Anschlussplatte Pumpentyp. Fahren Sie deshalb mit dem Abschnitt (NF 30 und Ventilplatte Zwischenplatte NF 30 KP.51 – Version oder NF 30.27 - Version) weiter, der Wulstmembrane Ihrem Pumpentyp entspricht. Scheibe Gewindestift.27 ➔ Anschliessend Schläuche wieder am Pumpenkopf montieren.
-
Seite 23: Teile Ersetzen
Membran-Flüssigkeitspumpe NF 30, NFB 30 Instandhaltung NF 30 und NF 30 KP.51 - Version Die sichtbaren Kerben der Zwischenplatte (5) und der An- schlussplatte (3) müssen übereinander liegen. Die Abschlussplatte (2) muss so positioniert werden, dass die Durchflussrichtungspfeile der Abschlussplatte über den Anschlüssen der Anschlussplatte (3) liegen. -
Seite 24: Überströmung Nachstellen
Membran-Flüssigkeitspumpe NF 30, NFB 30 Instandhaltung 8.4. Überströmung nachstellen Testaufbau bzw. Instrumentierung gemäss Skizze. Testaufbau Überströmung Behälter (a), Pumpe (b), Manometer (c) und Ventil (d) möglichst auf gleicher Höhe (+/- 15cm) Fig. 18: Testaufbau Überströmung Pumpe einschalten und laufen lassen, bis System frei von Luft- blasen ist. -
Seite 25: Störungen Beheben
Membran-Flüssigkeitspumpe NF 30, NFB 30 Störungen beheben Störungen beheben Für Pumpen mit Wechselstrommotor: Lebensgefahr durch Stromschlag ➔ Vor Arbeiten an der Pumpe die Pumpe von der Stromversorgung trennen. GEFAHR ➔ Spannungsfreiheit prüfen und sicherstellen. Pumpe fördert nicht Ursache Störungsbehebung ➔ Pumpe an die Stromversorgung anschliessen. - Seite 26 Tab. 16 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Adresse siehe letzte Seite). Pumpe spülen, um den Pumpenkopf von gefährlichen oder ag- gressiven Flüssigkeiten zu befreien (siehe Abschnitt 8.2.1).
-
Seite 27: 10. Rücksendung Der Pumpe
Membran-Flüssigkeitspumpe NF 30, NFB 30 Rücksendung der Pumpe 10. Rücksendung der Pumpe KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das För- dermedium und die Reinigung der Pumpe vorlegt. Folgen Sie hierfür bitte den Anweisungen auf... - Seite 28 KNF weltweit Ihre lokalen KNF Partner finden Sie unter: www.knf.com...
