Membran-Flüssigkeitspumpe NF 1.100 EX
1 Kondensator
2 Auslass
3 Pumpenkopf
4 Einlass
5 Motor
6 Bodenplatte Motor
7 Typenschild Pumpe
8 Typenschild Motor
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
7 Pumpenantrieb
KNF Flodos AG BA_NF1.100EX_DE_05_152070
Original-Betriebs- und Montageanleitung
5.

Aufbau und Funktion

Aufbau

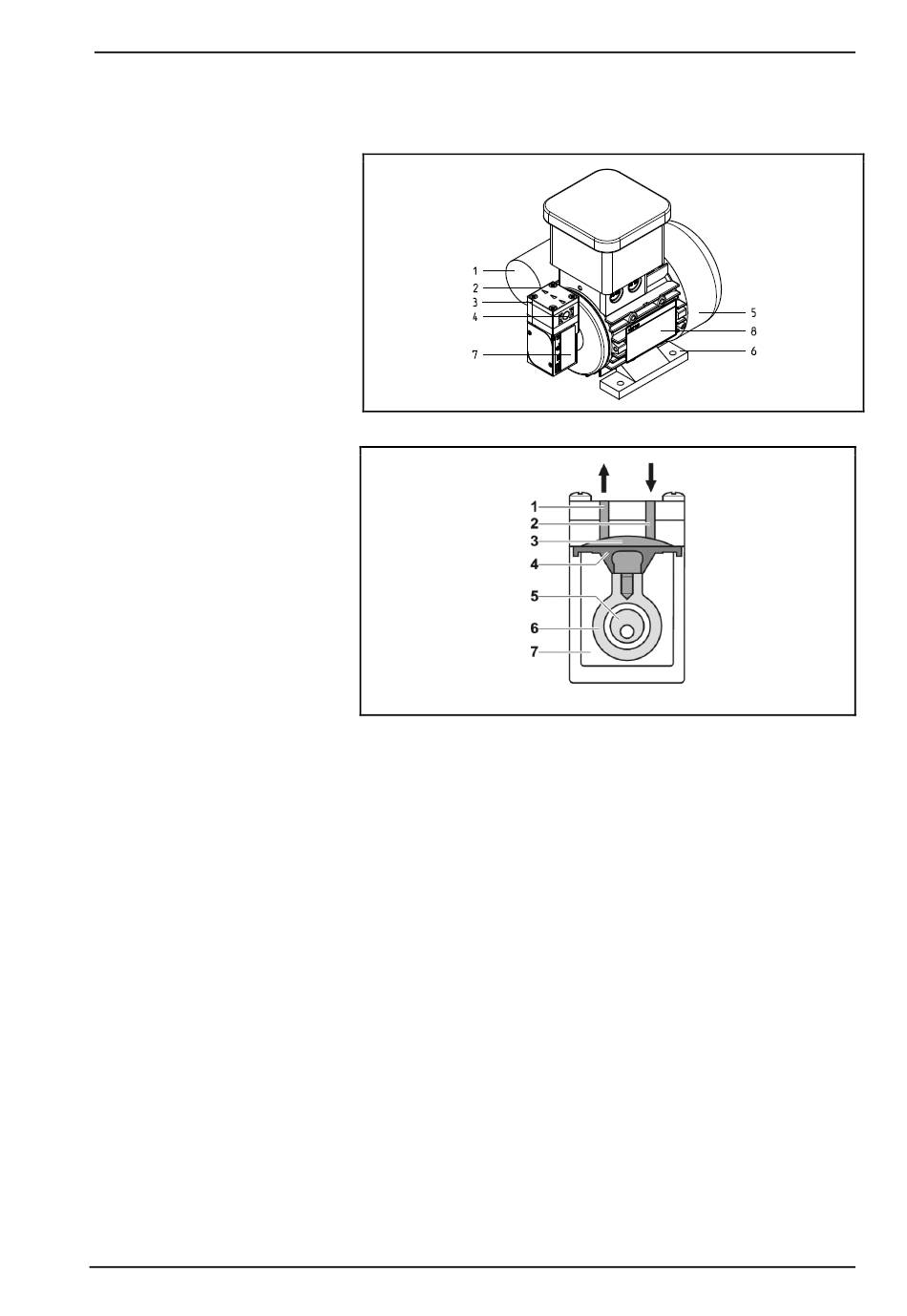

Fig. 1: Membran-Flüssigkeitspumpe
Fig. 2: Arbeitsprinzip
Die Membran-Flüssigkeitspumpen basieren auf der Technik der
oszillierenden Verdrängerpumpen. Die elastische Membrane (4)
wird durch den Exzenter (5) und den Pleuel (6) auf und ab bewegt.
Im Abwärtshub saugt sie das zu fördernde Medium über das
Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das
Medium über das Auslassventil (1) aus dem Pumpenkopf heraus.
Der Förderraum (3) ist vom Pumpenantrieb (7) durch die Membra-
ne hermetisch getrennt.
NF 1.100 - Version (Vorgegebene Fördermenge)
Dieser Pumpentyp stellt die einfachste Version der aufgeführten
Produkte dar und fördert mit vorgegebener Fördermenge.
NF 1.100 .27 - Version (Vorgegebene Fördermenge mit Über-
druckbegrenzung)
Fördert die Membran-Flüssigkeitspumpe gegen ein geschlossenes
System, steigt der Förderdruck schnell über die maximal zulässi-
gen Werte an. Um dem vorzubeugen, ist bei diesem Pumpentyp im
oberen Teil des Pumpenkopfes ein Überströmventil integriert.
Übersteigt der Druck den einstellbaren Grenzbereich (min. 1.0 bis
max.4.0 bar ), öffnet das Ventil und die Flüssigkeit zirkuliert über
ü
das pumpeninterne Bypass-System, von der Druck- zur Saugseite.
Damit wird ein weiterer Anstieg des Druckes verhindert.
Aufbau und Funktion
