9. Wenn keine anormalen Bedingungen vorhanden sind, führt das Gerät die Messung
durch, solange die Taste GO/HOLD gedrückt gehalten wird oder für ca. 3s, wenn die
Taste sofort losgelassen wird. Das Symbol
einen intermittierenden Ton ab. Am Ende der Messung erscheinen die folgenden
Bildschirmseiten im Display.

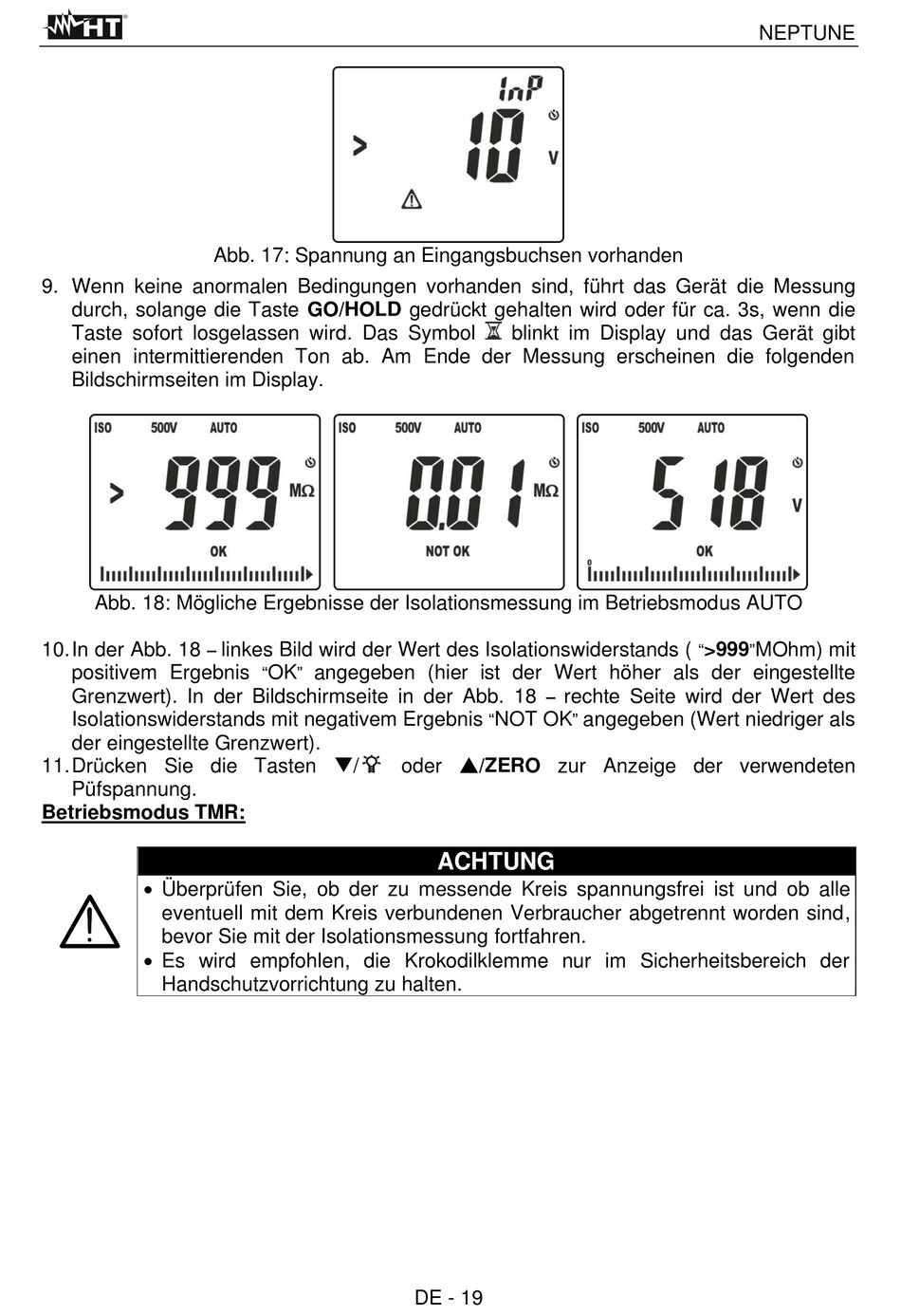

Abb. 18: Mögliche Ergebnisse der Isolationsmessung im Betriebsmodus AUTO
–
10. In der Abb. 18
positivem Ergebnis
Grenzwert). In der Bildschirmseite in der Abb. 18
Isolationswiderstands mit negativem Ergebnis
der eingestellte Grenzwert).
11. Drücken Sie die Tasten /
Püfspannung.
Betriebsmodus TMR:
• Überprüfen Sie, ob der zu messende Kreis spannungsfrei ist und ob alle
eventuell mit dem Kreis verbundenen Verbraucher abgetrennt worden sind,
bevor Sie mit der Isolationsmessung fortfahren.
• Es wird empfohlen, die Krokodilklemme nur im Sicherheitsbereich der
Handschutzvorrichtung zu halten.
Abb. 17: Spannung an Eingangsbuchsen vorhanden
linkes Bild wird der Wert des Isolationswiderstands (
"
"
OK
angegeben (hier ist der Wert höher als der eingestellte
blinkt im Display und das Gerät gibt
–
rechte Seite wird der Wert des
"
"
NOT OK
oder /ZERO zur Anzeige der verwendeten
ACHTUNG
DE - 19
"
"
>999
angegeben (Wert niedriger als
NEPTUNE
MOhm) mit
