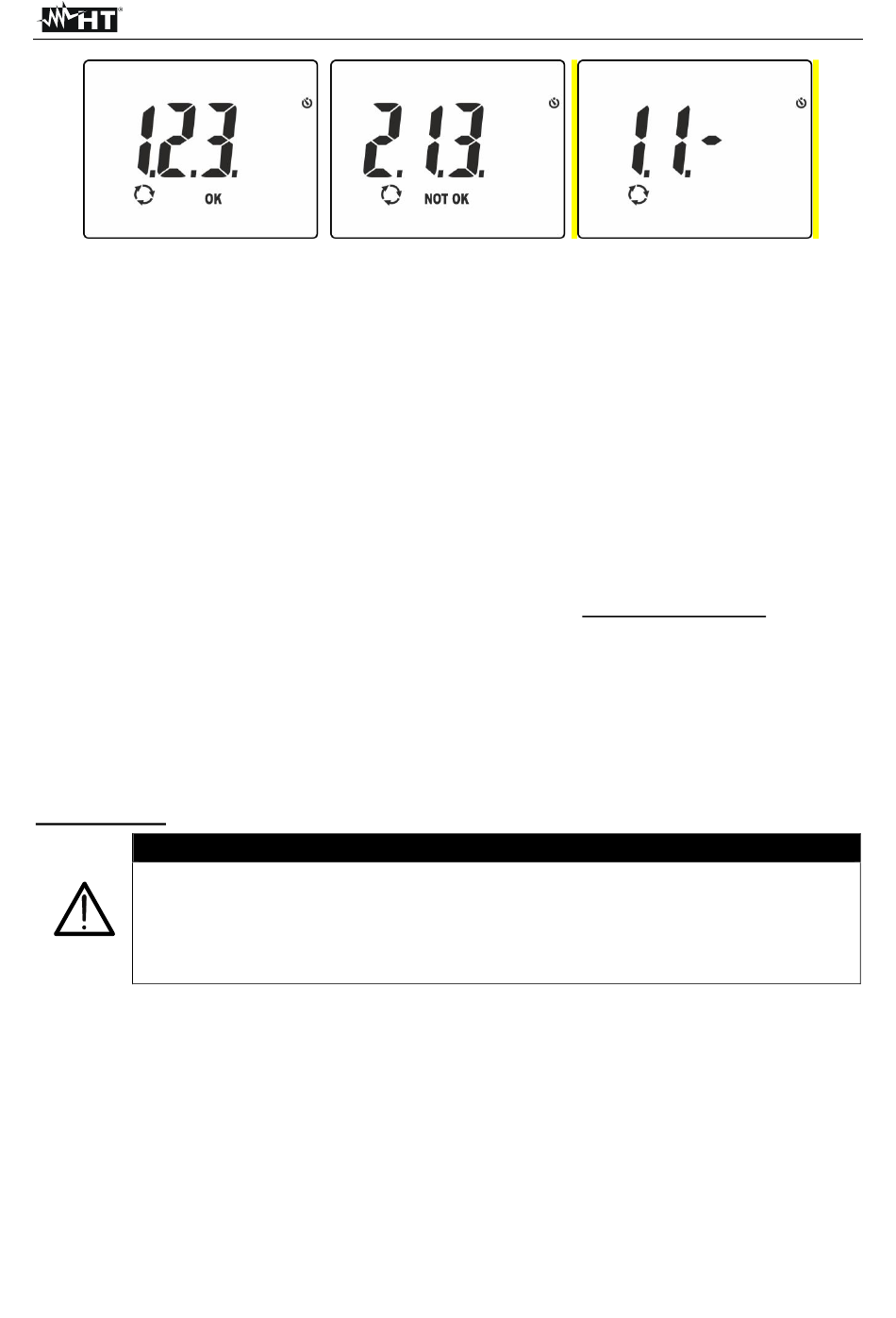

Abb. 14: Ergebnisse des Tests der Phasenfolge und der Phasengleichheit
8. Falls es notwendig ist, die Phasengleichheit zwischen zwei parallel-geschalteten
dreiphasigen Systemen, nach der Ermittlung der Phase L1 des ersten Systems zu
ermitteln, halten Sie die Messleitung auf die voraussichtliche Phase L1 des zweiten
Systems. Das korrekte Endergebnis wäre die Anzeige
Seite) im Display des Messgerätes.
5.6.

MESSUNG DES ISOLATIONSWIDERSTANDS

Diese Funktion wird gemäß der Norm IEC/EN61557-2 (VDE0413-Teil2) durchgeführt, und
ermöglicht die Messung des Isolationswiderstands in elektrischen Installationen und
industriellen Anwendungen, wo es notwendig ist, die Prüfungen in den vorgeschriebenen
Prüfintervallen vorzunehmen (siehe § 9.2). Folgende Modi sind verfügbar:
• AUTO Der Test bleibt aktiv bis ein stabiles Ergebnis erreicht wird (min. Dauer 3s, max.
15s) oder bis die Taste GO/HOLD gedrückt wird. Empfohlener Modus
• TMR
Der Test wird für die ganze eingestellte Dauer (Timer) durchgeführt. Die Dauer
wird wie folgt eingestellt: 15s, 30s, 1min, 5min, 10min
• PI
Der Test wird für die ganze Dauer (Timer) durchgeführt. Die Dauer wird wie
folgt eingestellt: 1min oder 10min. Wenn 1min eingestellt wird, zeigt das Gerät
den Wert des Parameters DAR (dielektrisches Absorptionsverhältnis) (siehe §
9.2.2). Wenn 10min eingestellt wird, zeigt das Gerät den Wert des Parameters
PI (Polarisationsindex) (siehe § 9.2.1) an.
AUTO Modus
• Überprüfen Sie, ob der zu messende Kreis spannungsfrei ist und dass alle
eventuellen mit dem Kreis normalerweise verbundenen Verbraucher
abgetrennt worden sind, bevor Sie mit der Isolationsmessung starten.
• Es wird empfohlen, die Krokodilklemme nur im Sicherheitsbereich der
Handschutzvorrichtung zu halten.
ACHTUNG
DE - 17
" "
1.1- (siehe Abb. 14
NEPTUNE
–
rechte
