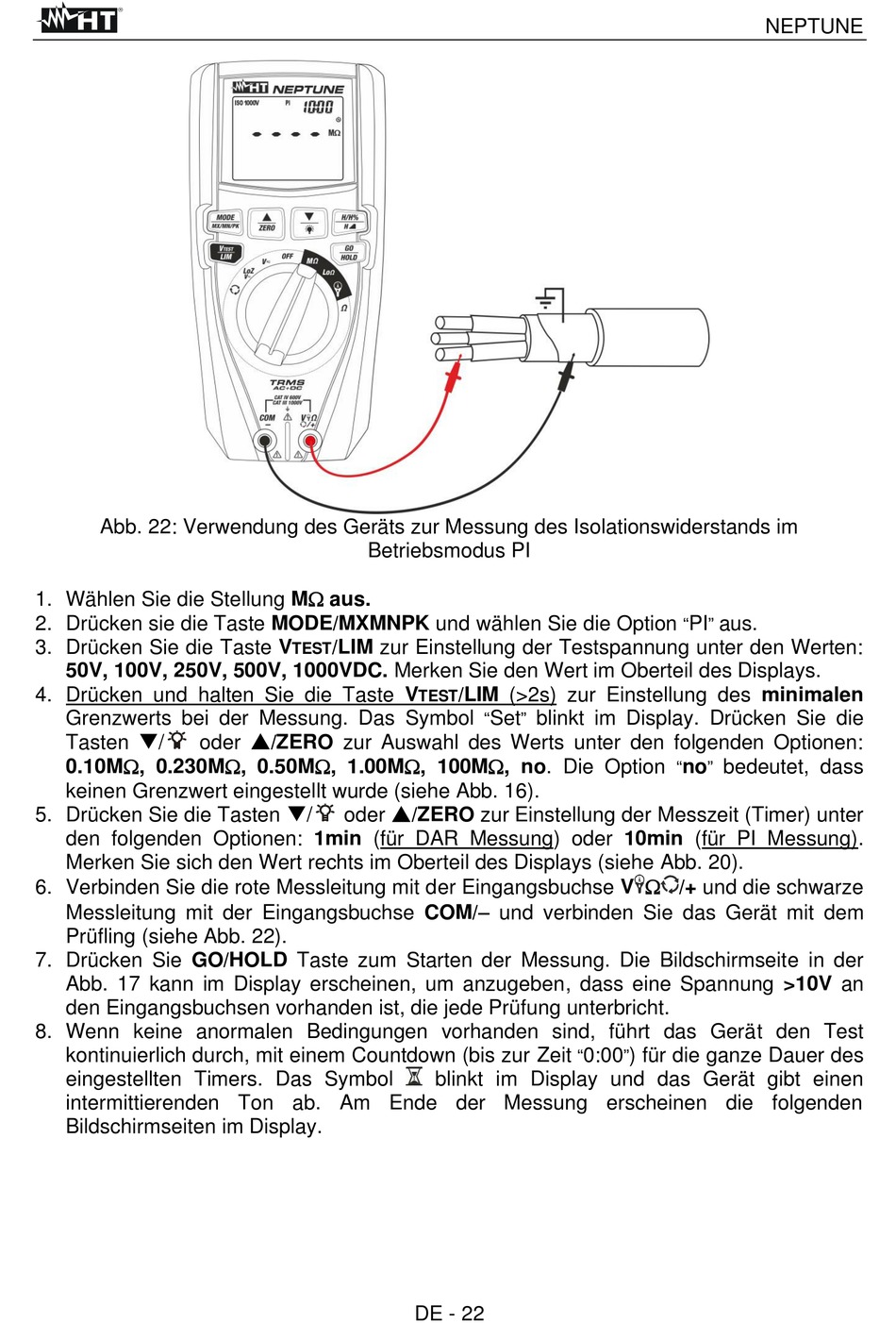

Abb. 22: Verwendung des Geräts zur Messung des Isolationswiderstands im
1. Wählen Sie die Stellung M aus.
2. Drücken sie die Taste MODE/MXMNPK und wählen Sie die Option
3. Drücken Sie die Taste V
50V, 100V, 250V, 500V, 1000VDC. Merken Sie den Wert im Oberteil des Displays.
4. Drücken und halten Sie die Taste V
Grenzwerts bei der Messung. Das Symbol
Tasten / oder /ZERO zur Auswahl des Werts unter den folgenden Optionen:
0.10M, 0.230M, 0.50M, 1.00M, 100M, no. Die Option
keinen Grenzwert eingestellt wurde (siehe Abb. 16).
5. Drücken Sie die Tasten /
den folgenden Optionen: 1min (für DAR Messung) oder 10min (für PI Messung).
Merken Sie sich den Wert rechts im Oberteil des Displays (siehe Abb. 20).
6. Verbinden Sie die rote Messleitung mit der Eingangsbuchse V  /+ und die schwarze
Messleitung mit der Eingangsbuchse COM/− und verbinden Sie das Gerät mit dem
Prüfling (siehe Abb. 22).
7. Drücken Sie GO/HOLD Taste zum Starten der Messung. Die Bildschirmseite in der
Abb. 17 kann im Display erscheinen, um anzugeben, dass eine Spannung >10V an
den Eingangsbuchsen vorhanden ist, die jede Prüfung unterbricht.
8. Wenn keine anormalen Bedingungen vorhanden sind, führt das Gerät den Test
kontinuierlich durch, mit einem Countdown (bis zur Zeit
eingestellten Timers. Das Symbol
intermittierenden Ton ab. Am Ende der Messung erscheinen die folgenden
Bildschirmseiten im Display.
Betriebsmodus PI
/LIM zur Einstellung der Testspannung unter den Werten:
TEST
/LIM (>2s) zur Einstellung des minimalen
TEST
oder /ZERO zur Einstellung der Messzeit (Timer) unter
blinkt im Display und das Gerät gibt einen
DE - 22
" "
Set blinkt im Display. Drücken Sie die
" "
0:00 ) für die ganze Dauer des
NEPTUNE
" "
PI aus.
" "
no bedeutet, dass
