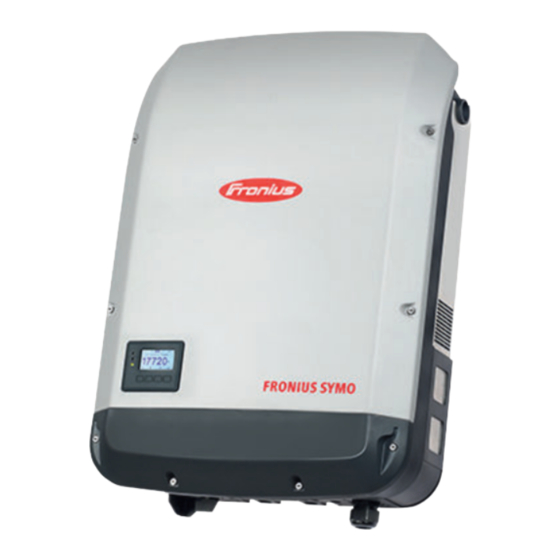

Fronius Symo 10 kW Installationsanleitung
Netzgekoppelter wechselrichter
Vorschau ausblenden
Andere Handbücher für Symo 10 kW:
- Installationsanleitung (60 Seiten) ,
- Installationsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Symo 10 kW
Inhaltszusammenfassung für Fronius Symo 10 kW
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Fronius Symo 10 - 20 kW Netzgekoppelter Wechselrichter 42,0426,0175,DE 019-07112019 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Standort-Wahl und Montagelage ....................... Erklärung Sicherheitshinweise......................Sicherheit .............................. Bestimmungsgemäße Verwendung...................... Standortwahl ............................Symbolerklärung - Montagelage ......................Standort-Wahl allgemein........................Montagehalterung montieren ........................Sicherheit .............................. Auswahl von Dübel und Schrauben...................... Schrauben-Empfehlung ........................Wechselrichter öffnen ........................... Montagehalterung auf einer Wand montieren..................Montagehalterung auf einem Mast oder Träger montieren..............Montagehalterung auf Metallträger montieren .................. - Seite 4 Option DC SPD einbauen ........................Schaltplan ............................. Option DC SPD verkabeln ........................Einstellungen im Menü Basic........................ Option DC-plug +- pair MC4 ........................Allgemeines ............................
-
Seite 5: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 6: Bestimmungsgemäße Verwendung
Hinweis! Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurskosten, etc., die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können. Fronius übernimmt keine Haftung für Feuer und Brände, die trotz der integrierten Lichtbo- gen-Erkennung / Unterbrechung auftreten können (z.B. durch einen parallelen Lichtbo- gen). -
Seite 7: Standortwahl
Um die Erwärmung des Wechselrichters so gering wie möglich zu halten, den Wechselrichter keiner direkten Sonneneinstrahlung aussetzen. Den Wechselrichter an einer geschützten Position montieren, z.B. im Bereich der Solarmodule, oder unter einem Dachvorsprung. Fronius Symo: 2500 m bei einer Höhenlage von: DCmax... -
Seite 8: Symbolerklärung - Montagelage
Auf Grund von leichter Geräuschentwicklung in bestimmten Betriebszu- ständen den Wechselrichter nicht im unmittelbaren Wohnbereich mon- tieren. Den Wechselrichter nicht montieren in: Räumen mit erhöhter Unfallgefahr durch Nutztiere (Pferde, Rinder, Schafe, Schweine, etc.) Ställen und angrenzenden Nebenräumen Lager- und Vorratsräumen für Heu, Stroh, Häcksel, Kraftfutter, Dün- gemittel, etc. -
Seite 9: Standort-Wahl Allgemein
Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: gemein Installation nur auf festem, nicht brennbarem Untergrund Max. Umgebungstemperaturen: -40 °C / +60 °C (Fronius Symo) -25 °C / +60 °C (Fronius Eco) relative Luftfeuchte: 0 - 100 % Die Luftstrom-Richtung innerhalb des Wechselrichters verläuft von rechts nach... -
Seite 10: Montagehalterung Montieren
Montagehalterung montieren Sicherheit WARNUNG! Gefahr durch Restspannung von Kondensatoren. Ein elektrischer Schlag kann die Folge sein. ► Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten. VORSICHT! Gefahr durch Verschmutzung oder Wasser an den Anschlussklemmen und Kontak- ten des Anschlussbereiches des Wechselrichters. Beschädigung des Wechselrichters kann die Folge sein. -
Seite 11: Montagehalterung Auf Einer Wand Montieren
Lock Montagehalte- rung auf einer Wand montieren... -
Seite 12: Montagehalterung Auf Einem Mast Oder Träger Montieren
Montagehalte- Bei der Montage des Wechselrichters auf rung auf einem einem Mast oder Träger empfiehlt Fronius Mast oder Träger das Mast-Befestigungsset „Pole clamp“ montieren (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set kann der Wechselrichter auf ei- nem runden oder rechteckigen Masten mit folgendem Durchmesser montiert werden: von 40 bis 190 mm (runder Mast),... -
Seite 13: Montagehalterung Nicht Verziehen Oder Deformieren
Montagehalte- Hinweis! Bei der Montage der Montagehalterung an der Wand oder an einer Säule darauf rung nicht verzie- achten, dass die Montagehalterung nicht verzogen oder deformiert wird. hen oder deformieren... -
Seite 14: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ►... -
Seite 15: Ac Anschlussklemmen
M32 (Ø 7-15mm) mounted 15-17,5 kW: M32 (Ø 18-25 mm) mounted (Ø 18-25 mm) M32 (Ø 7-15mm) enclosed 20 kW: M32 (Ø 18-25 mm) mounted Fronius Symo Fronius Eco Schutzleiter / Erdung L1-L3 Phasenleiter Neutralleiter max. Kabelquerschnitt pro Leiterkabel: 16 mm²... -
Seite 16: Kabelquerschnitt Des Ac-Kabels
WICHTIG! Der Schutzleiter PE des AC-Kabels muss so verlegt werden, dass dieser im Falle eines Versagens der Zugentlastung als letzter getrennt wid. Schutzleiter PE beispielsweise länger bemessen und in einer Schlaufe verlegen. Cu / Al max. Class 4 > 250 mm 15 mm > 200 mm Fronius Symo... - Seite 17 Beim Fronius Eco müssen die drei Phasen und der Neutralleiter durch einen Ferritring geführt werden. Der Ferritring liegt dem Wechselrichter bei der Auslieferung bei. Der Schutzleiter (PE) darf nicht durch den Ferritring geführt werden. Fronius Eco Fronius Eco Auch beim nicht belegten Schutzleiter-An- schluss (PE) muss die Befestigungs- schraube festgezogen werden.
-
Seite 18: Maximale Wechselstrom-Seitige Absicherung
Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A mit mindestens 100 mA Auslösestrom aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten kön- nen jedoch Fehlauslösungen des Fehlerstrom-Schutzschalters Typ A auftreten.Aus die- sem Grund empfiehlt Fronius, einen für Frequenzumrichter geeigneten Fehlerstrom- Schutzschalter zu verwenden. -
Seite 19: Hinweise Zum Multi- Mpp Tracker Wechselrichter
Bei der Erstinbetriebnahme MPP TRA- CKER 2 auf „ON“ stellen (nachträglich auch Anschluss von zwei Solarmodul-Feldern an einen Mul- im Basic-Menü möglich) ti MPP Tracker-Wechselrichter Fronius Symo: Single MPP Tracker-Betrieb an einem PV 1 Multi MPP Tracker-Wechselrichter: B A S I C... - Seite 20 Fronius Eco: Beim Fronius Eco darf diese Verdrah- PV 1 tungsvariante nur in Verbindung mit dem PV 2 Max. 15 A to a single „DC Connector Kit“ (4,251,029) installiert DC terminal werden. Der Strom teilt sich gleichmäßig auf alle Eingänge auf. Die beiden DC- Fronius Eco Stromsensoren werden gleichmäßig be-...
-
Seite 21: Solarmodul-Stränge Am Wechselrichter Anschließen
Gefahr durch Überlast. Beschädigungen am Wechselrichter können die Folge sein. ► Fronius Symo: Maximal 33 A an einer einzelnen DC- Anschlussklemme anschließen. ► Fronius Eco: Maximal 15 A an einer einzelnen DC-Anschlussklemme anschließen. ► DC+ und DC- Kabel polrichtig an den DC+ und DC- Anschlussklemmen des Wechsel- richters anschließen. -
Seite 22: Allgemeines Über Solarmodule
Temperatur-Koeffizienten am Datenblatt der Solarmodule beachten. Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). Hinweis! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität übereinstimmt. -
Seite 23: Anschluss Von Aluminiumkabeln
► bei der Installation auf einer Seehöhe zwischen 2501 und 3000 m: 900 V ► bei der Installation auf einer Seehöhe zwischen 3001 und 3400 m: 850 V ► der Fronius Symo darf nicht über einer Seehöhe von 3400 m installiert werden ► Fronius Eco: ►... -
Seite 24: Solarmodul-Stränge Am Wechselrichter Anschließen
Hinweis! Nur so viele Soll-Bruchstellen ausbrechen, wie Kabel vorhanden sind (z.B. für 2 Stränge am DC Kabel jeweils 2 Ausnehmungen ausbrechen). Wechselrichter anschließen Hinweis! Fronius Eco: Vor dem Anschließen der Solarmodul-Stränge am Wechselrichter die eingesetzten Strangsicherungen (Typ und Wert) kontrollieren. 2,5 - 10 mm² 10 - 25 mm² D > 6 mm... - Seite 25 2 cm 2 cm Hinweis! Die seitlich unter den Anschluss- Torque (Nm / lbf.in.) → see klemmen aufgedruckten Drehmoment-An- printing near wire terminal TX 20 gaben beachten!
- Seite 26 Werden DC-Kabel über die Welle des DC- Hauptschalters oder quer über den DC- Hauptschalter Anschlussblock verlegt, könnten diese beim Einschwenken des Wechselrichters beschädigt werden oder der Wechselrichter lässt sich nicht ein- schwenken. WICHTIG! DC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock ver- legen!
-
Seite 27: Datenkommunikation
Datenkommunikation Datenkommuni- WICHTIG! Der Betrieb des Wechselrichters mit einer Optionskarte und zwei ausgebroche- kations-Kabeln nen Optionskarten-Fächern ist nicht zulässig. verlegen Für diesen Fall muss die Abdeckung (Artikelnummer 42,0405,2094) ausgetauscht werden. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Daten- kommunikations-Kabel einsetzen,... - Seite 28 Schutzleiter-Verbindung ersetzt werden! WICHTIG! Beim Umgang mit Optionskarten die allgemeinen ESD-Bestimmungen beach- ten. WICHTIG! Pro Fronius Solar Net Ring darf nur ein Fronius Datamanager im Master-Be- trieb vorhanden sein. Weitere Fronius Datamanager in den Slave-Betrieb schalten oder ausbauen. Freie Optionskarten-Fächer durch den Austausch der Abdeckung (Artikelnummer - 42,0405,2094) verschließen oder einen Wechselrichter ohne Fronius Datamanager ver-...
- Seite 29 TX 20 1,2 Nm 3 Nm TX25...
-
Seite 30: Wechselrichter An Der Montagehalterung Einhängen
Wechselrichter an der Montagehalterung einhängen Wechselrichter WARNUNG! an der Montage- halterung einhän- Gefahr durch unzureichende Schutzleiter-Verbindung. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Er- dung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuver- lässige Schutzleiter-Verbindung ersetzt werden! Auf Grund des hohen Gewichts sollte der Wechselrichter zu zweit an der Montagehalte- rung eingehängt werden. - Seite 32 22.1 lbf.in 2.5 Nm...
- Seite 33 Beim Fronius Eco muss zusätzlich ein im Lieferumfang enthaltener Metallbügel auf das Gerät montiert werden. Dieser Metall- bügel ist notwendig um die EMV-Bestim- mungen (Elektromagnetische Verträglichkeit) einzuhalten.
-
Seite 34: Erst-Inbetriebnahme
Erst-Inbetriebnahme Erst-Inbetrieb- WARNUNG! nahme des Wech- selrichters Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ►... - Seite 35 * Country Setups 50Hz International 50 Hz DK B Danmark 50 kW to 1,5 MW Italia: Dimensioni impianto < 11,08 kVA 60Hz International 60 Hz DKA1 Danmark Anlægsstørrelse <11 kVA Italia: Dimensioni Österreich: Anlagengröße impianto > 11,08 kVA < 3,68 kVA DKA2 Danmark Anlægsstørrelse 11 - 50 kVA ITMT...
-
Seite 36: Hinweise Zum Software-Update
Hinweise zum Software-Update Hinweise zum Wird der Wechselrichter mit einem USB- Software-Update Stick ausgeliefert, muss nach Inbetriebnah- me des Wechselrichters die Wechselrich- ter-Software aktualisiert werden: USB-Stick im Datenkommunikations- Bereich des Wechselrichters anste- cken Das Setup-Menü aufrufen Menüpunkt „USB“ auswählen „Update Software“ auswählen Update durchführen... -
Seite 37: Usb-Stick Als Datenlogger Und Zum Aktualisieren Der Wechselrichter-Software
Logfile DALO.fld: Logfile zum Auslesen der Daten in der Software Fronius Solar.access. Nähere Informationen zur Software Fronius Solar.access finden Sie in der Bedie- nungsanleitung „DATCOM Detail“ unter http://www.fronius.com Logfile DATA.csv: Logfile zum Auslesen der Daten in einem Tabellenkalkulations-Programm (z.B.: Microsoft®... -
Seite 38: Datenmenge Und Speicherkapazität
Wechselrichter-Nr. Wechselrichter-Typ (DATCOM-Code) Logging-Intervall in Sekunden Energie in Watt-Sekunden, bezogen auf das Logging-Intervall Blindleistung induktiv Blindleistung kapazitiv Mittelwerte über das Logging-Intervall (AC-Spannung, AC-Strom, DC-Spannung, DC-Strom) zusätzliche Informationen Datenmenge und Ein USB-Stick mit einer Speicherkapazität von z.B. 1 GB kann bei einem Logging-Intervall Speicherkapazität von 5 Minuten für ca. -
Seite 39: Pufferspeicher
Nacht-Abschaltung deaktiviert werden (Setup-Parameter ‘Night Mode‘ auf ON schalten - siehe Bedienungsanleitung Datamanager 2.0 unter Abschnitt ‘Menüpunkte ein- stellen und anzeigen’, ‘Parameter im Menüpunkt DATCOM ansehen und einstellen’). Beim Fronius Eco oder Fronius Symo 15.0-3 208 funktioniert der Pufferspeicher auch mit einer reinen DC-Versorgung. Passende USB- Durch die Vielzahl der sich am Markt befindlichen USB-Sticks kann nicht gewährleistet... -
Seite 40: Usb-Stick Zum Aktualisieren Der Wechselrichter-Software
USB-Symbol am Wechselrichter-Display, z.B. im Anzeigemodus ‘JETZT’: Erkennt der Wechselrichter einen USB- Stick, so wird am Display rechts oben das USB-Symbol angezeigt. Beim Einsetzen von USB-Sticks überprü- fen, ob das USB-Symbol angezeigt wird (kann auch blinken). Hinweis! Bei Außenanwendungen ist zu beachten, dass die Funktion herkömmlicher USB-Sticks oft nur in einem eingeschränkten Temperaturbereich gewährleistet ist. -
Seite 41: Hinweise Zur Wartung
Hinweise zur Wartung Wartung Hinweis! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Ver- schraubungen jährlich auf festen Sitz überprüfen! Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. Reinigung Den Wechselrichter bei Bedarf mit einem feuchten Tuch abwischen. -
Seite 42: Australien Kabel-Schutzschläuche
Australien Kabel-Schutzschläuche Kabel-Schutz- Darauf achten, dass die Kabel-Schutzschläuche dicht abschließen! schläuche dicht abschließen rigid or flexible Seal Conduits HINWEIS! Condensation within the conduits can Inside Outside damage the inverter or components of the photovoltaic systems. To avoid undesirable air circulation and condensation in the conduits, ►... -
Seite 43: Seriennummer-Aufkleber Zur Kundenverwendung
Serial No. on rating plate Der Installationsanleitung des Wechselrich- ters liegen 2 Seriennummer-Aufkleber bei: 57 x 20 mm 67 x 20 mm Fronius Inverter Diese können individuell vom Kunden gut Installation sichtbar angebracht werden, z.B. an der Wechselrichter-Vorderseite oder an der Bedienungsanleitung. -
Seite 44: Option Dc Spd
Option DC SPD Option DC SPD Ein Überspannungsschutz (Option DC SPD) kann nachträglich in den Wechselrichter ein- einbauen gebaut werden. Je nach Gerätetyp muss ein Überspannungsschutz (Single- MPP Tracker) oder zwei Überspannungsschütze (Multi- MPP Tracker) in den Wechselrichter eingebaut werden. Anschließend muss der Überspannungsschutz entsprechend verkabelt werden (siehe Ka- pitel Option DC SPD verkabeln... -
Seite 45: Schaltplan
Schaltplan Option (DC1 + DC2) Option SPD (DC1) RECERBO 4,071,334 Current Interface +A6.1-F1 +A6.2-F1 +A6.2-F2 Option DC SPD Die Option DC SPD kann eingebaut bestellt werden oder sie kann nachträglich eingebaut verkabeln werden. Bei beiden Varianten muss nachfolgend beschriebene Verkabelung durchgeführt werden. -
Seite 46: Einstellungen Im Menü Basic
Einstellungen im Menü Basic Warnung wird am Display angezeigt. M o d e o f o p e r a t i o n T r i g g e r r e s p o n s e C o n n e c t i o n t y p e Wechselrichter wird abgeschaltet. -
Seite 47: Option Dc-Plug +- Pair Mc4
Option DC-plug +- pair MC4 Allgemeines Der Wechselrichter kann mit der Option DC-plug +- pair MC4 bestellt werden. Nicht verwendete Stecker müssen mit einer Abdeckkappe verschlossen werden. Die Abdeckkappen können mit folgenden Arti- kelnummern bestellt werden: MC30A DC+: 43,0003,0880 MC30A DC- : 43,0003,0879... - Seite 48 Im Lieferumfang des Wechselrichters mit der Option DC-plug +- pair MC4 ist ein Auf- kleber mit einer Kabelübersicht enthalten. Dieser Aufkleber kann an einer geeigneten Stelle am Wechselrichter aufgeklebt wer- den. label...
- Seite 52 FRONIUS INTERNATIONAL GMBH Froniusstraße 1, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations Find your spareparts online...
