(4)

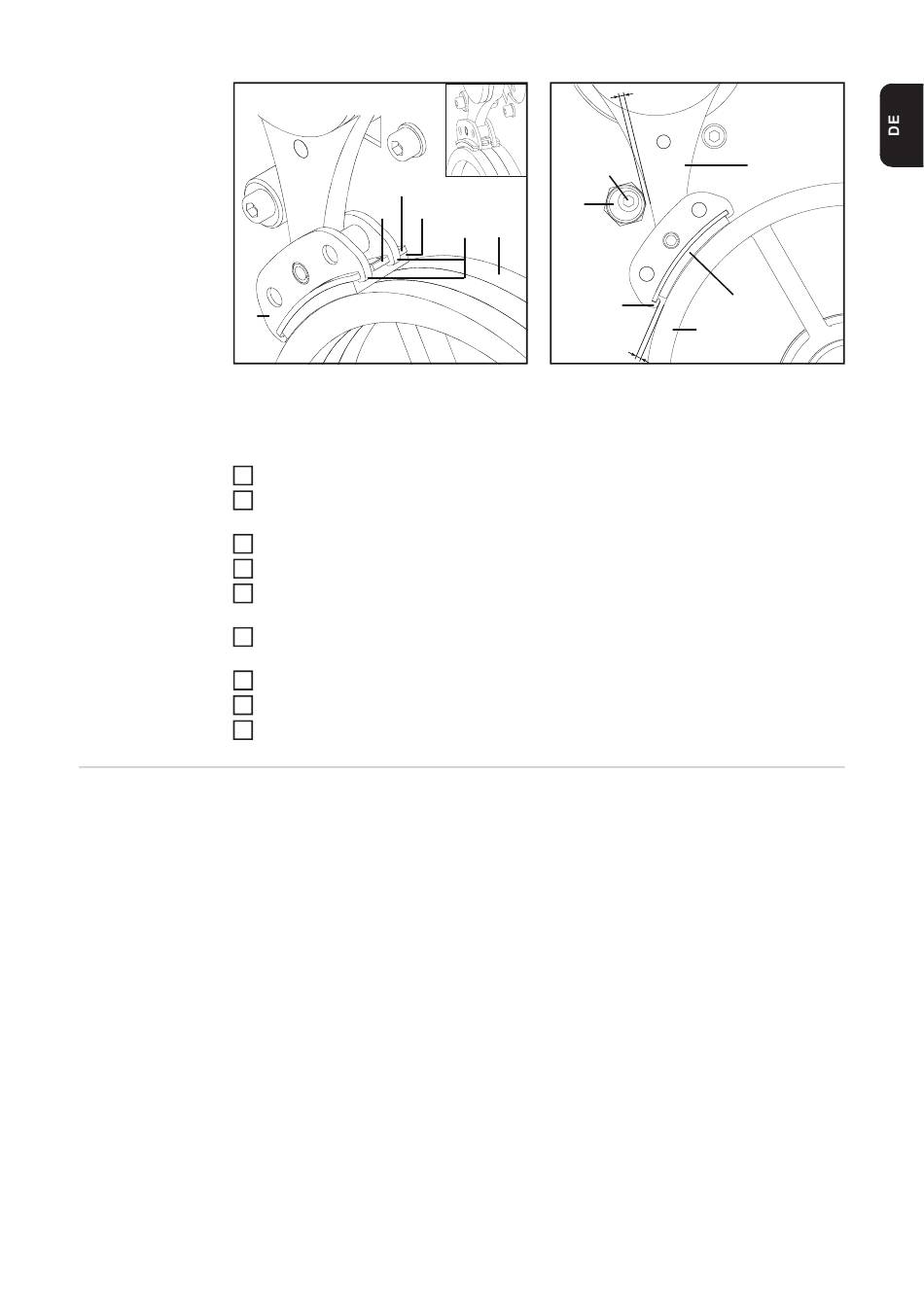

Bremsklotz austauschen

Austausch

1
2
3
4
5
6
7
8
9
Bremslüftspiel Der Abstand zwischen Bremsrad und Bremsbelag wird als Bremslüftspiel bezeichnet.
Das Bremslüftspiel wird indirekt geprüft, als Abstand zwischen Begrenzungsexzenter und
unterem Bremshebelteil
Kontrollintervall
-
(30)
(24)
(25)
Seitliche Schutzabdeckung abnehmen
Fixiernasen (24) mit einem Schraubendreher in eine Ebene mit dem Bremsklotz (25)
biegen
Bremse lüften und Bremsklotz (25) seitlich aus dem Bremskörper (4) herausschieben
Schraube (23) des Begrenzungsexzenters (13) lösen
Bremse soweit wie möglich lüften und neuen Bremsklotz (25) seitlich in den Brems-
körper (4) einschieben
Fixiernasen (24) mit einem Schraubendreher nach oben biegen, sodaß der Brems-
klotz (25) gegen seitliches Verschieben gesichert ist
Bremslüftspiel einstellen („Bremslüftspiel" - Einstellung)
Funktionstest (Kapitel „Pflege, Wartung und Inspektion")
Seitliche Schutzabdeckung montieren (Kapitel „Inbetriebnahme")
alle 500.000 Schweißnähte, mindestens einmal halbjährlich.
(23)
(13)
(29) (5)
(29)
> 0,5 mm
Kontrolle des Bremsklotzverschleißes, Kontrolle des
Bremslüftspieles, Bremslüftspiel einstellen
< 1 mm
(22)
(25)
(5)
47
