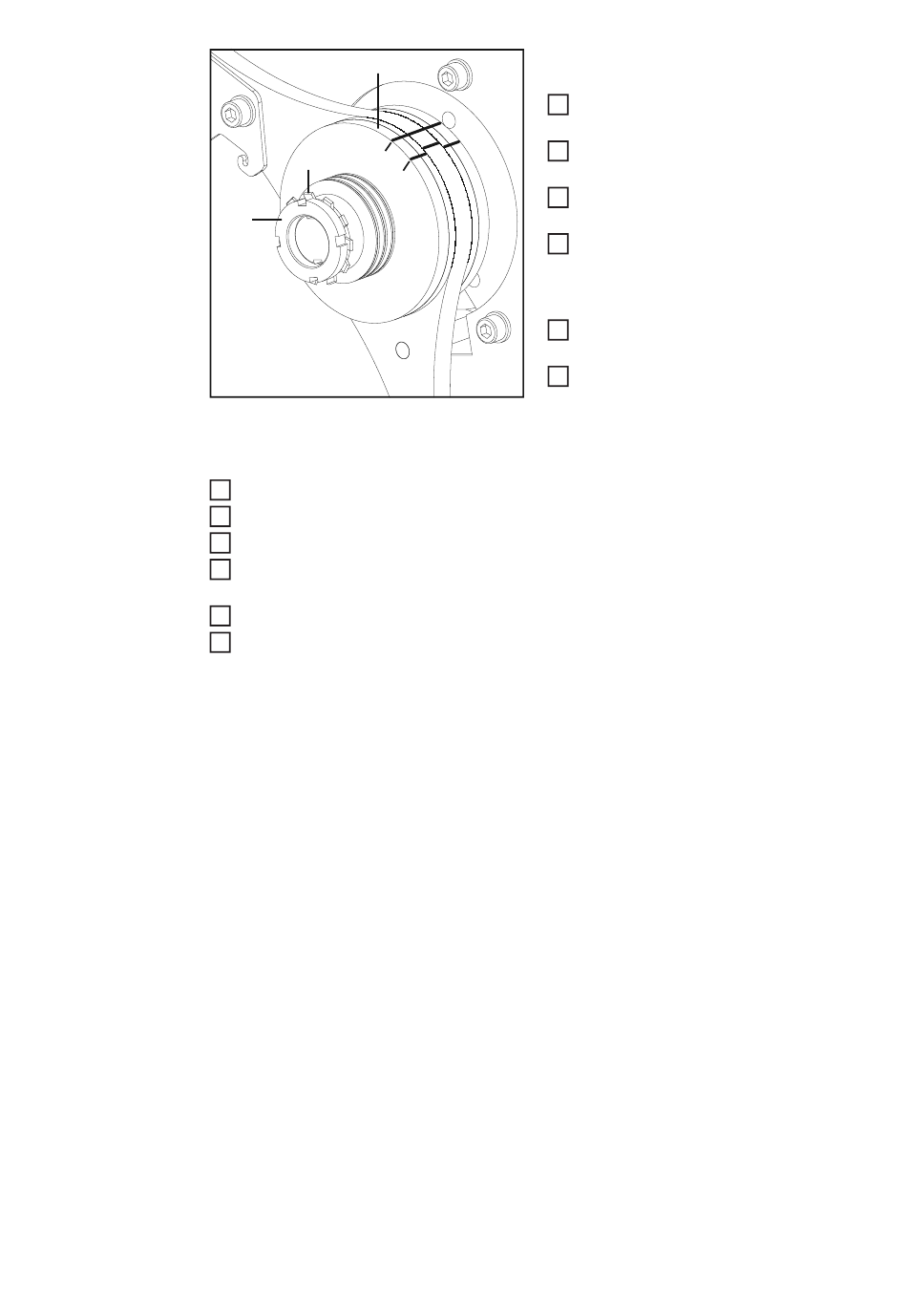

Einstellen der Drahtzugkraftbegrenzung
Höheren Wert für die Drahtzugkraftbegrenzung
1
2
3
4
5
6
44
(11)
(14)
vorher
nachher
(12)
Seitliche Schutzabdeckung abnehmen (Kapitel „Inbetriebnahme")
Umgebogenen Zahn des Sicherungsblechs (14) aufbiegen
Wellenmutter (12) mit Hakenschlüssel im Uhrzeigersinn andrehen
Einen Zahn des Sicherungsblechs (14), der sich vollständig mit einer Ausnehmung
der Wellenmutter (12) überdeckt, umbiegen
Funktionstest (Kapitel „Pflege, Wartung und Inspektion")
Seitliche Schutzabdeckung montieren
Geringeren Wert für die Drahtzugkraft-
begrenzung
Seitliche Schutzabdeckung abnehmen
1
(Kapitel „Inbetriebnahme")
Umgebogenen Zahn des Sicherungs-
2
blechs aufbiegen
Wellenmutter (12) mit Hakenschlüssel
3
entgegen dem Uhrzeigersinn lockern
Einen Zahn des Sicherungsblechs (14)
4
umbiegen, der sich vollständig mit ei-
ner Ausnehmung der Wellenmutter
(12) überdeckt, umbiegen
Funktionstest (Kapitel „Pflege, War-
5
tung und Inspektion")
Seitliche Schutzabdeckung montieren
6
