Innenraumheizung In Betrieb Nehmen; Technische Daten Innenraumheizung 24 V, Geregelt - Fronius VR 4040 Bedienungsanleitung

1
2
3
4
Innenraumhei-
1
zung in Betrieb
2
nehmen
Die Beschreibung des Bedienpanels für die Innenraumheizung entnehmen Sie bitte der
beiliegenden Bedienungsanleitung für den Temperaturregler.
Technische Daten
Netzspannung
Innenraumhei-
Netzfrequenz
zung 24 V, gere-
gelt
Betriebsspannung
Nennleistung
Innenraumbeleuchtung
Werksseitige Konfiguration der Regelungseinheit
Sensor Auswahl
Eingangsbereich Min.
Eingangsbereich Max.
Ausgang Auswahl
Wechselsollwert Auswahl
Alarmart Alarm 1
Regelungsauswahl

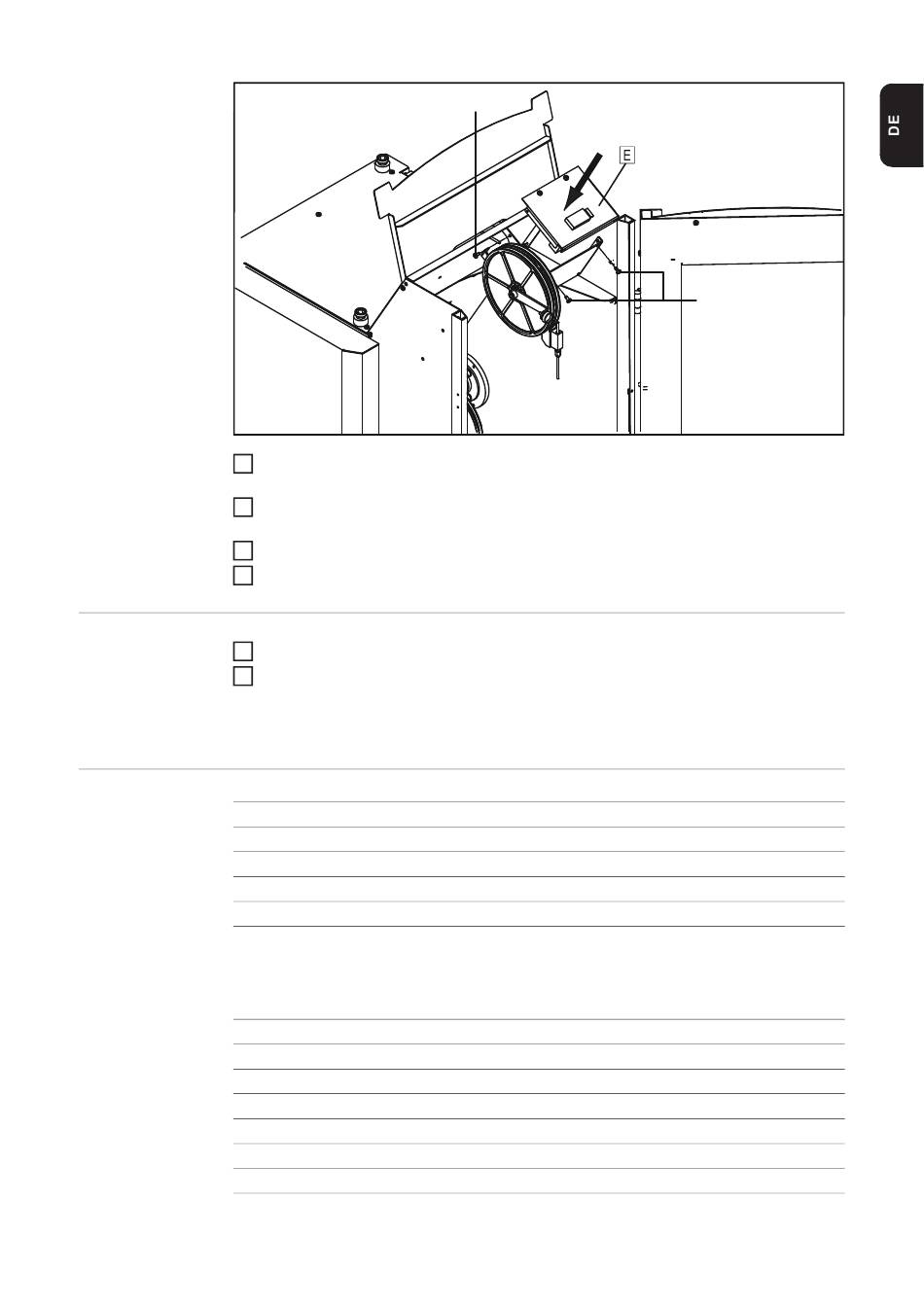

Temperatursensor-Kabel und Temperaturregler-Kabel durch die Durchführung [J] im
Innenraum (nicht abgebildet) führen
Litzen des Temperatursensor-Kabels und des Temperaturregler-Kabels gemäß
Schaltplan am Bedienpanel [E] anschließen.
Bedienpanel [E] aufsetzen
Bedienpanel [E] montieren - „Extrude-Tide" Schrauben (1)
Netzstecker anstecken
gewünschte Temperatur einstellen
(1)
SEnS:
rLO:
rHi:
OUtS:
SPS:
ALIt:
CntL:
(1)
230 V
50 / 60 Hz
27 V
550 W
24 V / 10 W
810
-20 °C
80 °C
0.120
1
PLd
r o
33
