Anwendungsbeispiele

Allgemeines

Die angeführten Beispiele gelten sinngemäß auch für Anwendungen mit Schweißautoma-
ten.
Konfiguration 1: Bei dem Konfigurationsbeispiel wird die Abspulvorrichtung VR 4040 (1) mit einem Indust-
MIG/MAG- rieroboter (8), dem MIG/MAG-Drahtvorschub VR 1500 (4) und einer digitalen MIG/MAG-
Schweissen Stromquelle TS 4000 / 5000 bzw. TPS 4000 / 5000 (2) kombiniert.
In diesem Beispiel erfolgt die Kommunikation der Stromquelle, mit dem Roboter, über das
Roboterinterface ROB 4000 / 5000.

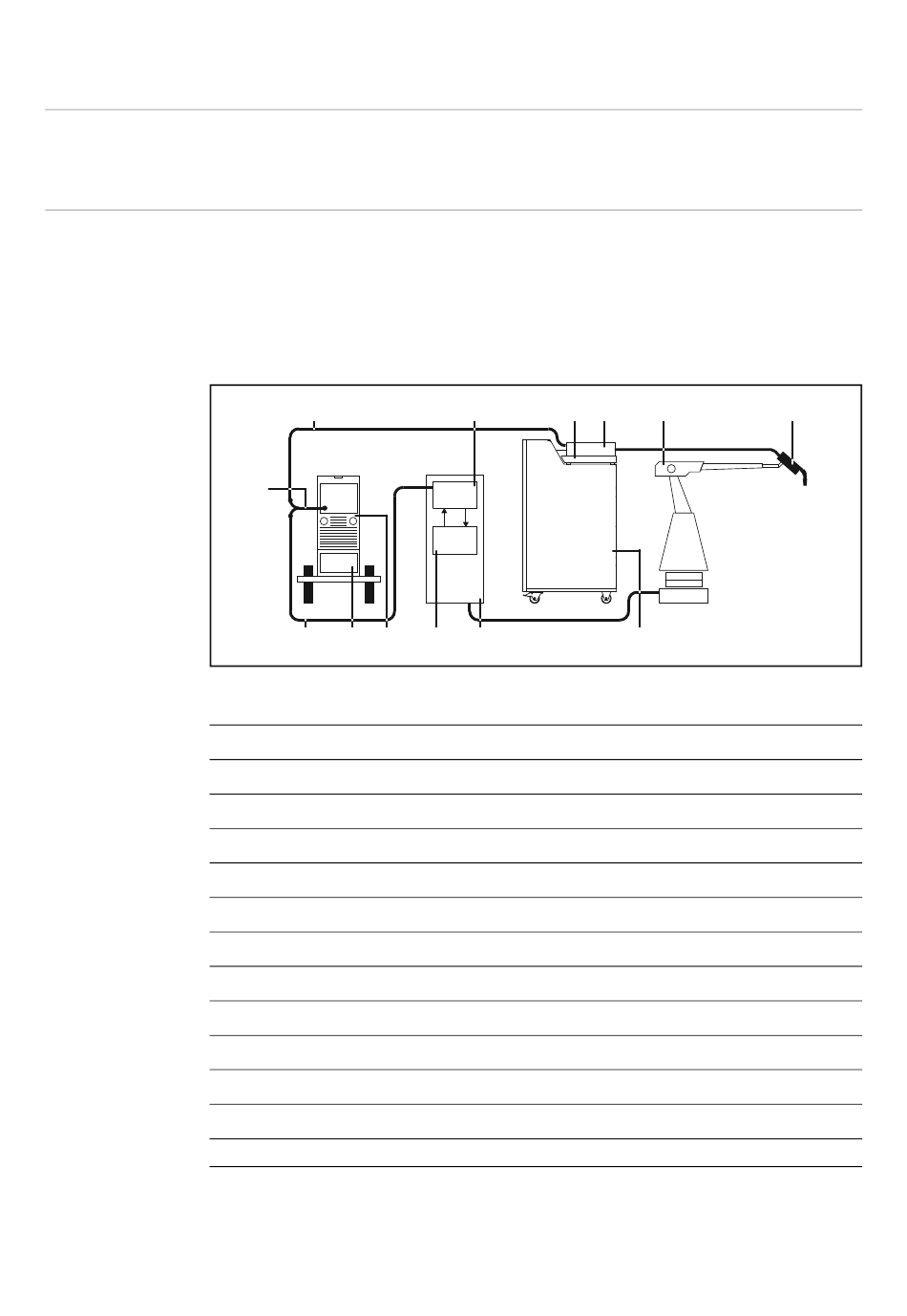

Konfiguration 1 - Kombination mit der Stromquelle TS 4000 / 5000 bzw. TPS 4000 / 5000 und dem Drahtvorschub
VR 1500
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
20
(10)
(12)
(11) (3) (2)
Abspulvorrichtung VR 4040
MIG/MAG-Stromquelle TS 4000 / 5000 bzw. TPS 4000 / 5000
Kühlgerät FK 4000 / FK 4000 R
MIG/MAG-Drahtvorschub VR 1500
Roboterinterface ROB 4000 / 5000
Robotersteuerung
Schaltschrank Robotersteuerung
Roboter
Schweißbrenner
Verbindungsschlauchpaket
Verbindungskabel LocalNet
Verteiler LocalNet passiv
Aufnahmeadapter Drahtvorschub
(5) (4)
(13)
Roboter-
interface
in out
Control
(6) (7)
(8)
(9)
(1)
