10. Technische Details

Gewicht
Schwenkradius
Neigewinkel
Heizungsleistung
11. Kundenseitige Elektroanschlüsse

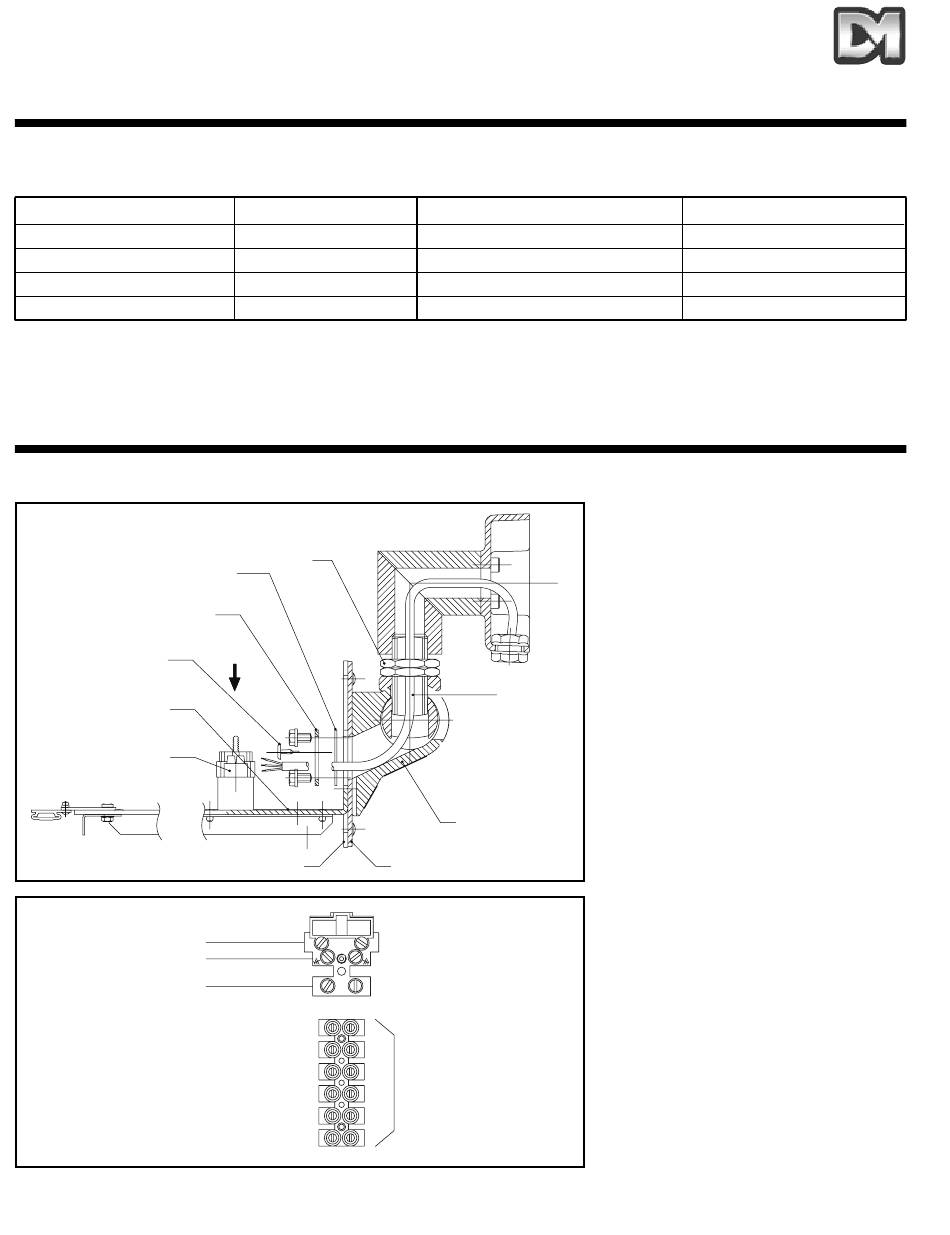

Anordnung der Gehäuseverkabelung
Pfeil 'B'
8.
1.
10.
Von der
Heizung
Sicht auf hintere
Klemmenblöcke
Pfeil 'B'
Type 508 Installationshandbuch
4,0 kg
+/- 90 °
- 90°
9 Watt
6.
7.
9.
2.
Heizungsspannung
Wetterschutz nach
5.
4.
3.
L
E
N
1 bis 6
240 V
24 V
110 V
12 V
BS.EN.60529 IP66
Komponenten
1. Plattform
2. Dichtung
3. Gehäuserückseite
4. Platte
5. 423 Tragarm
6. Kabelführung
7. Sicherungsmutter
8. Gummimembran
Ref. Funktion
L Phase
E Erde
N Neutral
1 Unbelegt
2 Unbelegt
3 Unbelegt
4 Unbelegt
5 Unbelegt
6 Unbelegt
