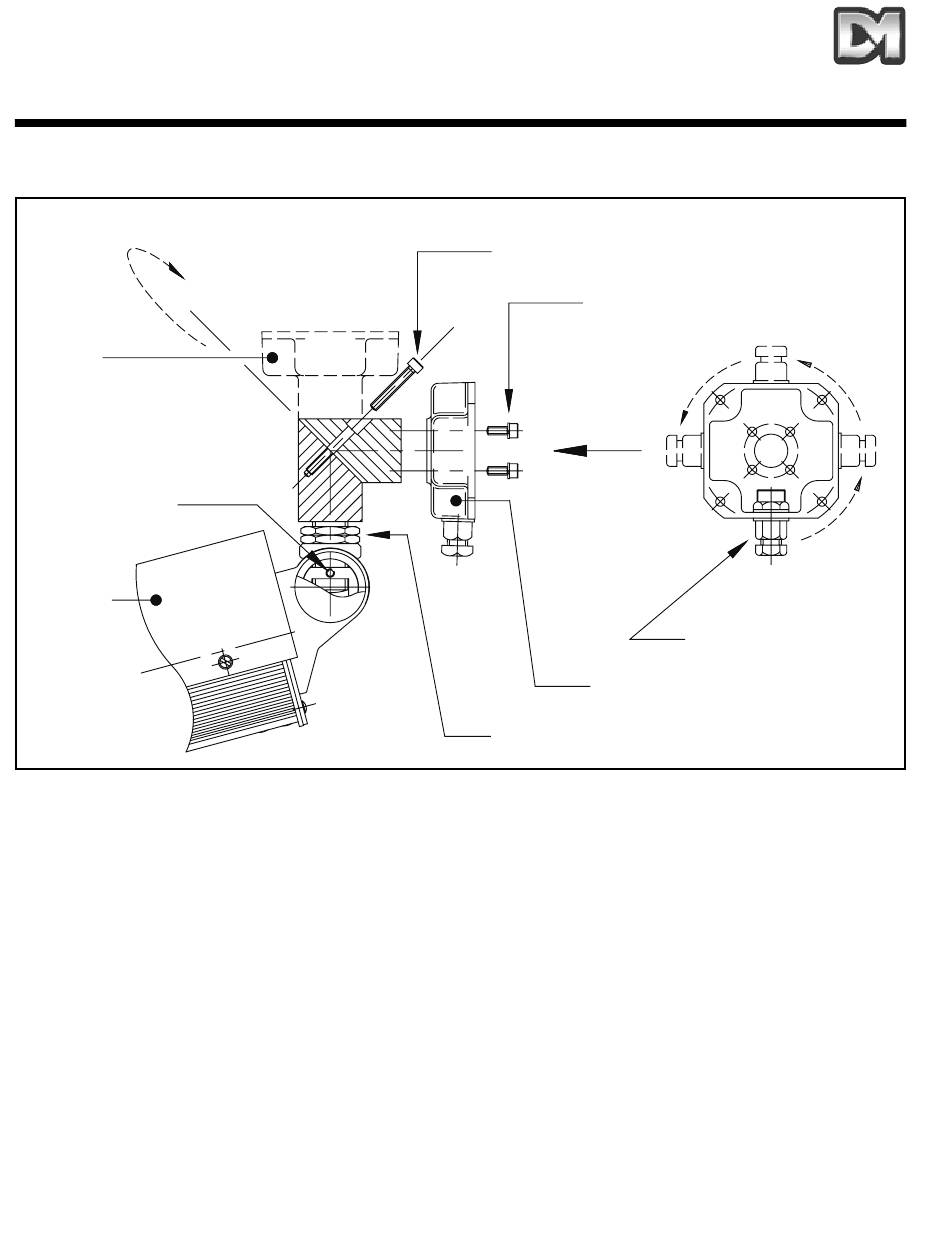

8. Instructions de montage

180°
Configuration
montage
au plafond
2 vis sans
tête M6
Corps de
caisson et
pare-soleil
Retirez les 4 vis à tête creuse M6 x 16 du support arrière et faites pivoter la base moulée jusqu'à
ce que le presse-étoupe M20 soit à la position voulue. Reposez et serrez fermement les vis M6.
Pour convertir le caisson de montage mural à orientation montage au plafond : Retirez les 2 vis de
fixation (repère 1), faites pivoter le bras du support (repère 2) sur 180° et reposez les vis de fixation
(repère 1). Desserrez le contre-écrou (repère 3) et positionnez et reverrouillez le caisson selon
l'orientation voulue.
Pour une sécurité accrue, 2 vis sans tête sont fournies. Pour accéder à ces vis sans tête, retirez les
deux caches en plastique en faisant doucement levier. Puis, à l'aide de la clé allen à rotule de
3 mm (fournie), serrez une ou les deux vis sans tête avec le caisson orienté à la position voulue.
Pour réorienter le caisson à tout moment, ces vis sans tête doivent être prélablement desserrées.
Type 508 Manuel d'installation
1. (2 vis à tête creuse M6x40)
4 vis à tête creuse M6 x 16
Selon 'A'
Configuration
montage au mur
3.
Vue suivant 'A'
Presse-étoupe M20
Page. 14
