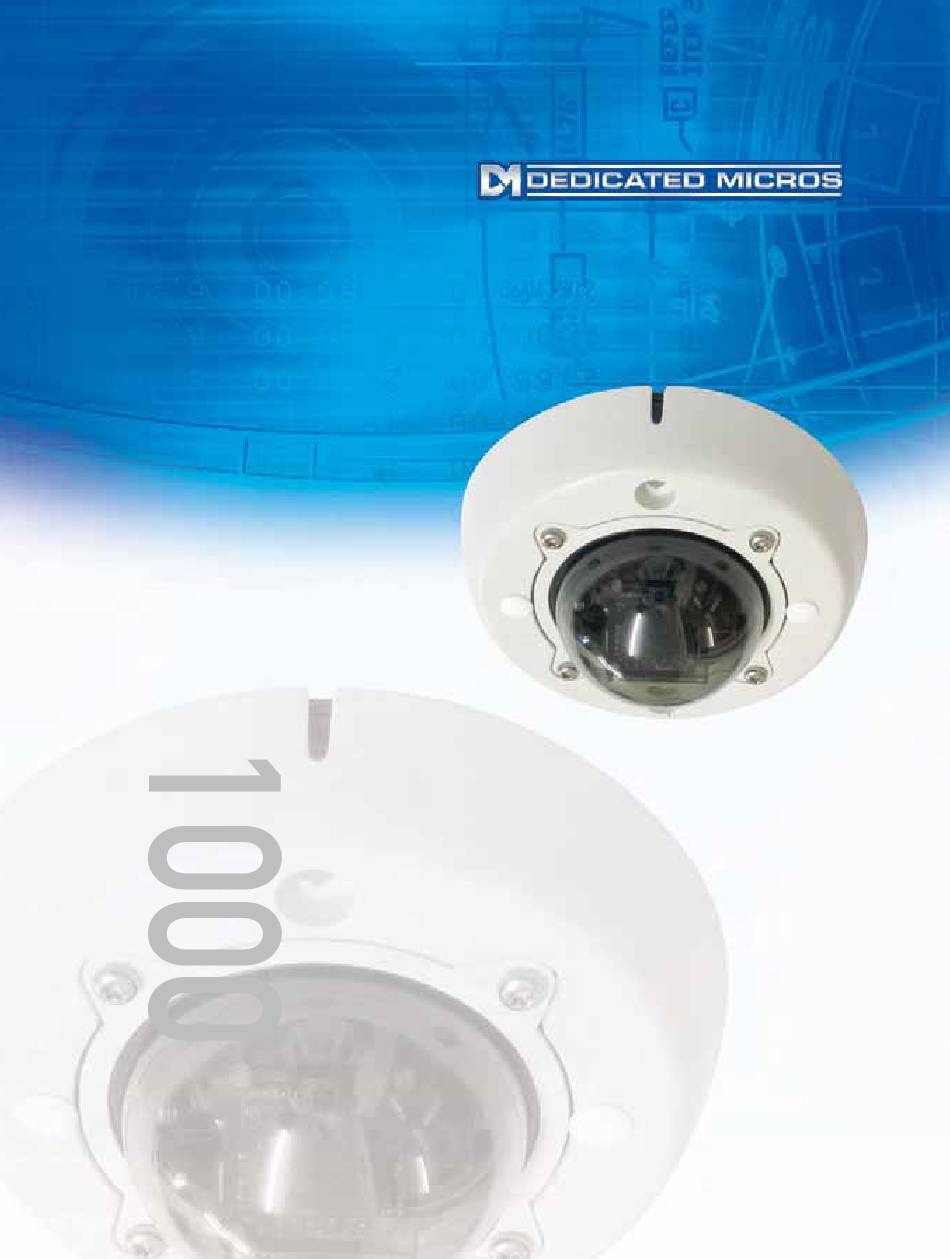

- Seite 1 www.dedicatedmicros.com INSTALLATION MANUAL INSTALLATIONSHANDBUCH MANUEL D’INSTALLATION MANUAL DE INSTALACIÓN MANUALE D'INSTALLAZIONE INSTALLATIOHANDLEIDING...
- Seite 9 Notes 1000 Installation Manual Page. 9...
- Seite 23 1. Inhaltsverzeichnis 1. Inhaltsverzeichnis 2. Einleitung 3. Umrisszeichnung 4. Montageanleitung 5. Kameraeinstellung 6. Kamerafokus 7. Kabelanschlüsse 8. Technische Spezifikation 1000 Betriebshandbuch Seite. 3...
-
Seite 24: Einleitung
2. Einleitung Die Kameras der Serie 1000 sind von außen verstellbare Mini-Kuppel-Kameras. Sie benötigen eine Eingangsspannung von 12V DC und liefern eine hochqualita- tive analoge Videoausgabe an einen Bildschirm oder eine Aufzeichnungsstation. Dieses Betriebshandbuch enthält Angaben zu Montage, Installation und Zugang zu Kameras der Serie 1000 mit unverstellbarer Kuppel. -
Seite 25: Montageanleitung
4. Montageanleitung Zur Befestigung einer Kamera der Serie 1000 mit unverstellbarer Kuppel an der Decke wird fol- gende Vorgehensweise empfohlen. 1. Positionieren Sie die Kuppel so, dass der an der Seite des Gussteils befindliche Schlitz nach Möglichkeit in die Mitte des gewünschten Sichtfelds zeigt. Aus dieser Stellung heraus kann eine Verstellen um ungefähr ±175 Grad vorgenommen werden. -
Seite 26: Kameraeinstellung
5mm A/F-Sechskantschlüssel in die Zugangsöffnung für die Schwenkeinstellung ein. 2. Drehen Sie den Schlüssel, um die Position der Schwenkachse einzustellen. 3. Die Einstellung in der Neigeachse wird auf ähnliche Weise durch Einstecken des 5mm Sechskantschlüssels in die Zugangsöffnung für die Neigungseinstellung erzielt. 1000 Betriebshandbuch Seite. 6... -
Seite 27: Kamerafokus
IIst eine Neueinstellung des Kamerafokus erforderlich, so erhält man durch Entfernung des halbkugelförmigen Befestigungsrings Zugang zur Kamera der Serie 1000 mit unverstellbarer Kuppel. Dazu müssen zuerst die 4 x M4 Torx- Kopfschrauben entfernt werden. Nehmen Sie den halbkugelförmigen Befestigungsring und die Halbkugel ab, wobei darauf zu achten ist, dass die Dichtung nicht verschoben wird. -
Seite 28: Kabelanschlüsse
7. Kabelanschlüsse Die Kabel von Geräten der Serie 1000 verfügen über blanke Endseiten, die – um größtmögliche Flexibilität zu gewähren – zum Anschluss an einen Klemmenblock oder Kabelverlängerer geeignet sind. Die Kamera benötigt eine Eingangsspannung von 12 V DC und liefert eine analoge Videoausgabe an einen Bildschirm oder eine Aufzeichnungsstation. -
Seite 29: Bemerkung
Bemerkung 1000 Betriebshandbuch Seite. 9... - Seite 61 Nr Bordon, Hampshire, GU 35 9LY Tel: +44 (0)1420 485713 Fax: +44 (0)1420 485714 e-mail: sales@dennard-cctv.com European Technical Help Dedicated Micros Europe Neckarstraße 15, 41836 Hückelhoven, Germany Tel: +49 (0)24 33 52 58 26 Fax: +49 (0)24 33 52 58 20. e-mail: eusupport@dmicros.com...
