3. Déballage
Fig. 1
Fig. 2
Méthode

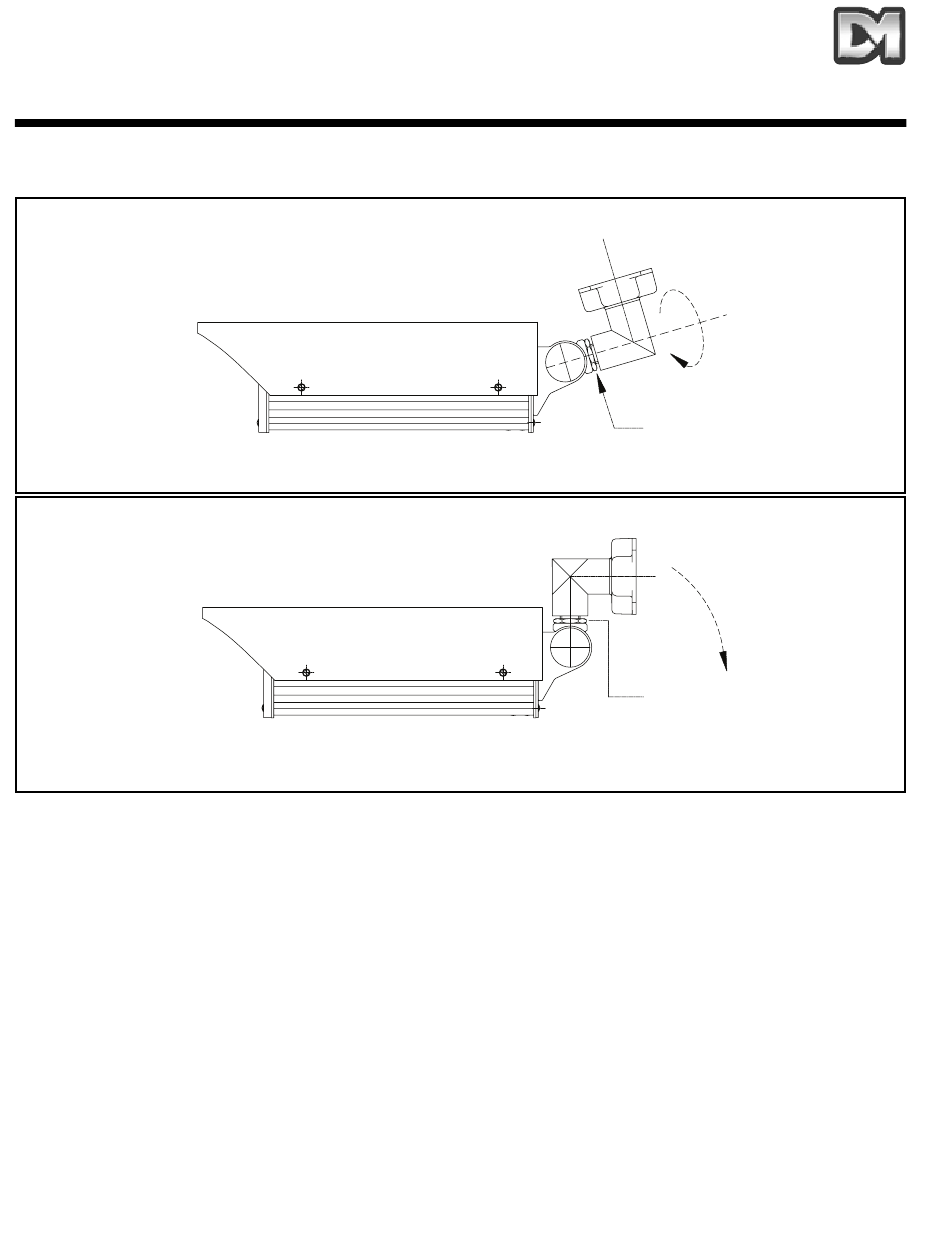

Le caisson Type 508 est livré emballé pour l'orientation illustrée (fig. 1)
Pour mettre le 508 en service, suivez la procédure suivante.
1. A l'aide d'une clé plate (fournie) dévissez le contre-écrou.
2. Pivotez le bras du support extrudé et la base moulée sur 180°
3. Resserrez le contre-écrou, en veillant à ce que le bras du support soit à la position voulue. (fig 2)
Le caisson 508 est maintenant prêt à être monté. (Reportez-vous à la section Instructions de
montage)
Type 508 Manuel d'installation
Pivotez sur 180°
Contre-écrou
Contre-écrou
Page. 10
