7. Utilisation
1.
Support pour
suspension
2.
Support pour
suspension

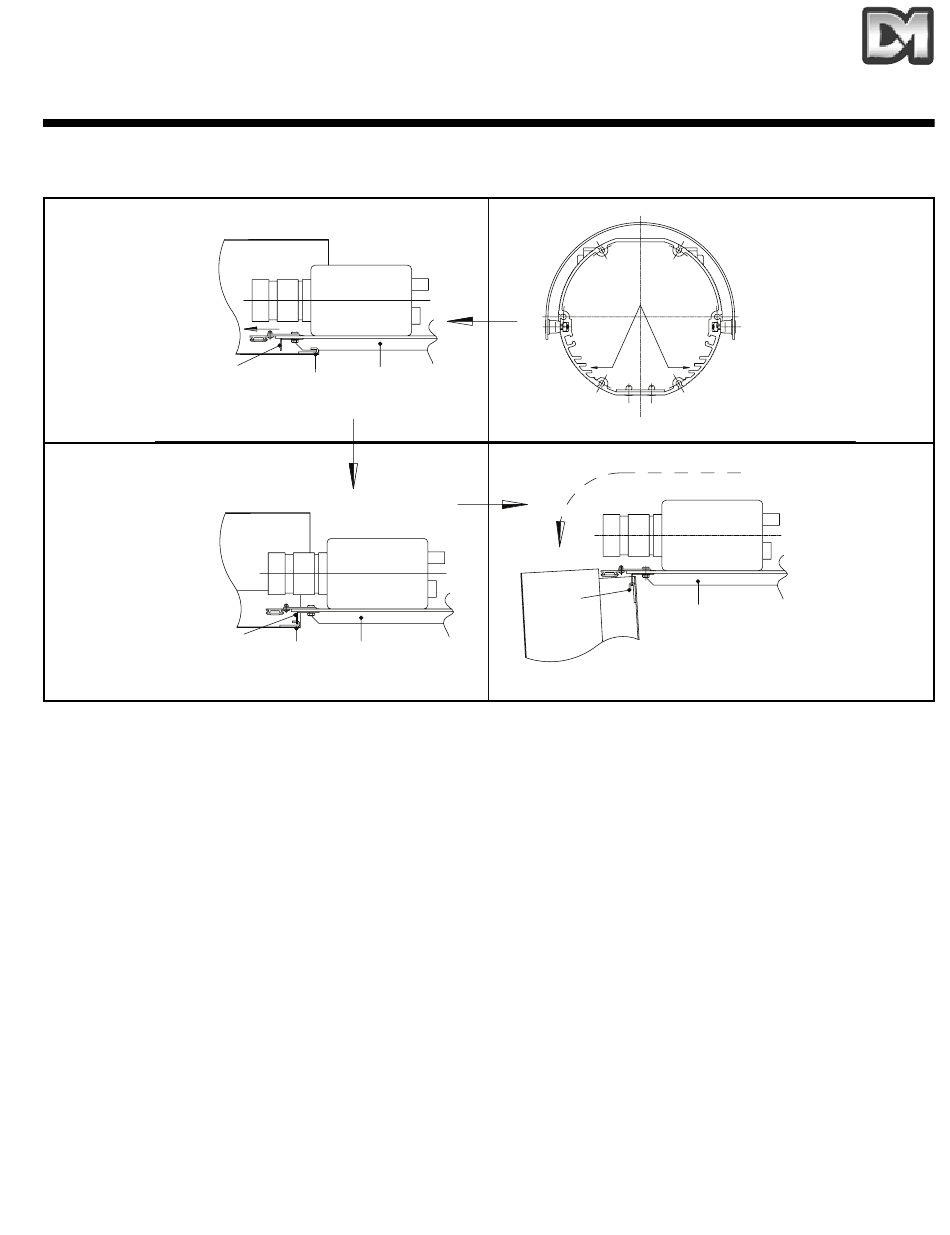

Pour accéder au caisson 508, il est impératif de suivre la procédure suivante :
1. Retirez les 6 vis à tête creuse M5 x 20 de la plaque arrière à l'aide d'une clé Allen à rotule de
4 mm série longue ; ces vis sont maintenues prisonnières par souci de praticalité.
2. Faites glisser le corps et le pare-soleil le long de la plateforme de la caméra jusqu'à ce qu'il
s'engage sur le crochet.
3. Laissez le corps et le pare-soleil pendre du crochet. Une fois le corps suspendu au crochet,
toute intervention de maintenance/inspection de la caméra et du cabâge peut être effectuée sur
place.
Pour la repose du corps, effectuez la procédure dans l'ordre inverse.
Pour retirer complètement le corps et le pare-soleil de la plateforme, dévissez les 2 écrous M3 du
support pour suspension, corps en position suspendue.
Type 508 Manuel d'installation
Corps
Plateforme
Crochet
Corps
Crochet
Plateforme
Suivant
'A'
Vue suivant 'A'
3.
Crochet
Corps
Plateforme de la
caméra s'adapte dans
les fentes du milieu
uniquement
Plateforme
Page. 13
