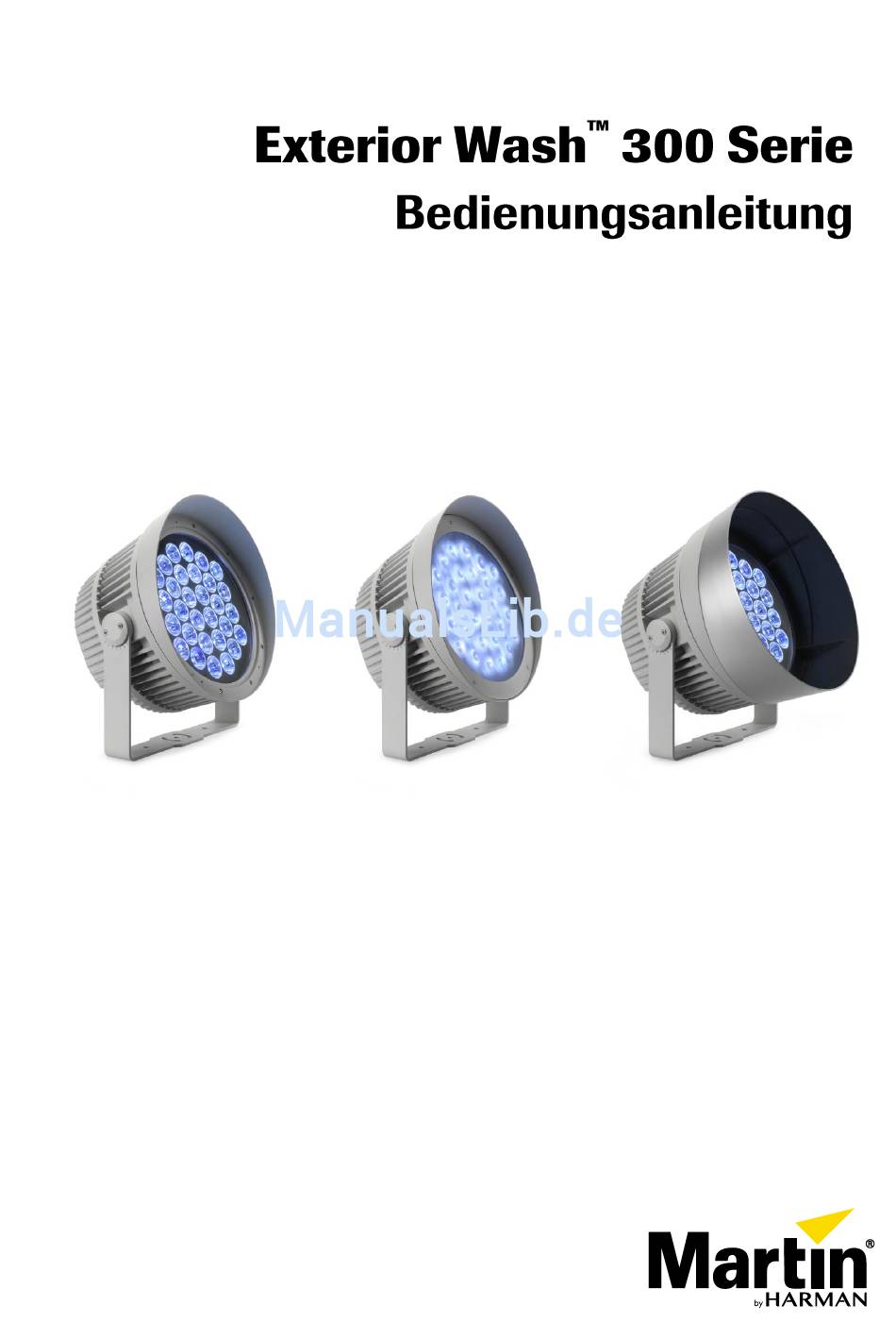

Inhaltszusammenfassung für Martin Exterior Wash 310

  • Seite 2 © 2016 Martin Professional™ ApS. Die gegebenen Informationen können ohne vorherige Ankündi-gung geändert werden. Martin Professional und alle verbundenen Firmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden.
  • Seite 3: Inhaltsverzeichnis

    Konfigurieren des Geräts.................. 15 Einrichten über RDM ..................16 Wartung ......................... 17 Reinigung ......................17 Druckausgleichventil ..................17 DMX Protokoll ......................18 Exterior Wash 300 und Exterior Wash 310 ............18 Exterior Wash 320 .................... 18 Gerätemenü ......................19 Spezifikation ......................21...
  • Seite 5: Sicherheitshinweise

    Lichtstrahl, der Brände verursachen und Augenschäden hervorrufen kann, wenn die folgenden Sicherheitsvorschriften nicht beachtet werden. Installieren, verwenden und warten Sie Martin™ Produkte nur, wie in der Anleitung beschrieben. Andernfalls erzeugen Sie ein Sicherheitsrisiko oder Schäden, die von der Gewährleistung ausgeschlossen sind. Befolgen Sie die Sicherheitshinweise und beachten Sie alle in dieser Anleitung oder auf dem Produkt gegebenen Warnungen.
  • Seite 6 Überbrücken Sie niemals Temperaturschalter oder Sicherungen. Verändern Sie das Gerät nicht anders, als in dieser Anleitung beschrieben. Verwenden Sie nur Original Martin™ Komponenten. Bedecken Sie die optischen Komponenten nicht mit Filtern, Masken oder anderem Material. Verwenden Sie nur von Martin™ freigegebenes Zubehör zur Formung des Lichtstrahls.
  • Seite 7: Einführung

    Installation einen geeigneten Netzstecker (nicht mitgeliefert) an der Netzleitung. Die örtliche Netzspannung und –frequenz muss für das Gerät geeignet sein. Prüfen Sie auf der Supportseite der Martin Professional website unter www.martin.com, ob Sie die neueste Anleitung besitzen und ob neue technische Hinweise zum Gerät vorliegen. Die Version der Anleitung ist unten auf der inneren vorderen Umschlagseite der Anleitung angegeben.
  • Seite 8: Montage

    Modell der Exterior Wash 300 Serie montieren und anschließen. Die Montage darf nur von einem qualifizierten Fachmann ausgeführt werden. Wenden Sie sich an Ihren Martin-Händler, wenn Sie Fragen zur sicheren Installation des Produkts haben. Auswahl des Montageorts ™ Die Modelle der Exterior Wash 300 Serie sind für die Verwendung im Innen- und Außenbereich geeignet.
  • Seite 9: Einstellen Des Kippwinkels

    sichernde Muttern. Legen Sie immer eine Unterlegscheibe zwischen Mutter oder Schraubenkopf und dem Haltebügel bei. Die zentrale Bohrung A (siehe Abbildung) dient zur Befestigung des Haltebügels mit einer 12mm- Schraube. Verankern Sie den Haltebügel mit zwei weiteren 12mm Schrauben durch die Bohrungen B. Verwenden Sie die Langlöcher C, um den Haltebügel um ca.
  • Seite 10: Montage Eines Tubus

    Ausrichten der Wasserabläufe der Dichtung und des Frontrings Montage eines Tubus ™ Der optionale Tubus für die Exterior Wash 300 Serie kann mit oder ohne Diffusor installiert werden. Richten Sie den Tubus am Frontring des Geräts aus und befestigen Sie ihn mit den mitgelieferten Schrauben.
  • Seite 11: Stromversorgung

    Stromversorgung GEFAHR! Lesen Sie die „Sicherheitshinweise“ auf Seite 5, bevor Sie ein Gerät der Exterior ™ Wash 300 Serie an die Stromversorgung anschließen. Trennen Sie die gesamte Installation vom Netz, bevor Sie an Leitungen und Verbindungen arbeiten. Die elektrische Installation darf nur von qualifizierten Fachleuten ausgeführt werden. Zum Schutz vor einem gefährlichen elektrischen Schlag muss das Gerät elektrisch geerdet werden.
  • Seite 12: Anschluss Der Datenlinie

    32 Geräte an die Datenlinie anzuschließen.  Das letzte Gerät der Datenlinie muss am Datenausgang mit einem 120 Ohm, 0,25 W Abschluss-Wider- stand (Teilenummer 04150308, erhältlich von Martin), der die Pins 2 und 3 des Verbinders verbindet, abgeschlossen werden ...
  • Seite 13: Einrichten Des Geräts

    DMX Adresse Die Exterior Wash 300 und Exterior Wash 310 belegen vier DMX Kanäle. Der Exterior Wash 320 belegt drei DMX Kanäle. Die DMX Adresse oder Startadresse ist der erste Kanal, ab dem das Gerät auf Steuerbefehle der DMX Steuerung reagiert.
  • Seite 14: Manuelle Bedienung

    Wählen Sie die Farbe (red / green / blue / white, oder warm white / cold white) und drücken Sie ENTER. Stellen Sie mit den Pfeiltasten die Helligkeit der Farbe ein: AUF erhöht die Helligkeit, AB verringert die Helligkeit. Übernehmen Sie die Einstellung mit ENTER. Wiederholen Sie die Schritte c) und d) für jede Farbe.
  • Seite 15: Konfigurieren Des Geräts

    Konfigurieren des Geräts Das Menü FIXTURE CONFIG enthält verschiedene Einstellungen zum Verhalten des Geräts. Master/Slave Geräte im Standalone-Betrieb können für den Master/Slave-Betrieb eingerichtet werden. In diesem Modus gibt es ein Mastergerät. Es ist mit den Slave-Geräten über eine Datenleitung verbunden. Die Slave-Geräte werden vom Mastergerät gesteuert und verhalten sich identisch.
  • Seite 16: Einrichten Über Rdm

    DMX-Adresse per RDM einstellen und verschiedene Gerätedaten über die DMX Datenlinie abrufen. Sie können z.B. die Martin M-PC Steuerung verwenden (siehe „Verwandte Produkte“ auf Seite 22). Senden Sie einen Scan-Befehl, um alle RDM-fähigen Geräte einer DMX Datenlinie zu erkennen.
  • Seite 17: Wartung

    Sie müssen es ersetzen lassen. Das Druckausgleichventil soll nach längerer Betriebsdauer ersetzt werden, um Folgeschäden zu vermeiden. Die Lebensdauer hängt von den Umgebungsbedingungen ab. Ihr Martin Händler kann Ihnen Hinweise zur typischen Lebensdauer des Ventils unter verschiedenen Bedingungen geben.
  • Seite 18: Dmx Protokoll

    DMX Protokoll Exterior Wash 300 und Exterior Wash 310 Jede Farbe kann individuell von 0 bis 100% Helligkeit per DMX gesteuert werden. Kanal Wert Funktion 0-255 Rot 0-100% 0-255 Grün 0-100% 0-255 Blau 0-100% 0-255 Weiß 0-100% Exterior Wash 320 Die warm- und kaltweißen LEDs können individuell von 0 bis 100% Helligkeit per DMX über die Kanäle 1...
  • Seite 19: Gerätemenü

    Gerätemenü Drücken und halten Sie MENU, um das Gerätemenü zu öffnen. Geben Sie, wenn erforderlich, das Passwort mit den Pfeiltasten an und drücken Sie ENTER. Drücken Sie ▼ (ab) und ▲ (auf), um durch das Menü zu blättern. ENTER öffnet ein Menü. Mehr Informationen finden Sie im Abschnitt „Bedienung des Gerätemenüs“...
  • Seite 20 Show Mode Verhalten bei Verlust des DMX- DMX State Hold Last Look Signals Fixture Black Out Config Display Lock No/Yes Passwort aktivieren / deaktivieren (Forts.) 0 – 999 (123) Lock Password Anwender-Passwort setzen Factory Reset No/Yes Werkseinstellungen laden Exterior Wash 300 Serie Bedienungsanleitung...
  • Seite 21: Spezifikation

    Lichtquelle ................104 einfarbige LEDs (26 R, 28 G, 22 B, 28 W) Halbstreuwinkel ............................7° Streuwinkel bei Verwendung der optionalen Diffusoren ........12°, 21°, 40°, 60°, 12° x 60° Exterior Wash 310 Lichtquelle .......................30 quad-color RGBW LEDs Halbstreuwinkel ............................10°...
  • Seite 22 Exterior Wash 300 Serie, Diffusorkit asymmetrische Lichtverteilung ........P/N 91610159 Exterior Wash 300 Serie, Streulichtschutz / Tubus .............. P/N 91611735 Verwandte Produkte Martin™ M-PC 2U inkl. Martin™ M-DMX Interface Box und USB Kabel ......P/N 90737070 Bestellinformation Exterior Wash 300, 7°, EU, Aluminium .................. P/N 90507070 Exterior Wash 300, 7°, US, Aluminium ..................
  • Seite 23 Entsorgung dieses Produkts Martin™ Produkte werden, wo zutreffend, in Übereinstimmung mit der Richtlinie 2012/19/EC des europäischen Parlaments und der WEEE- Richtlinie (Waste Electrical and Electronic Equipment) der EU gefertigt. Schützen Sie die Umwelt! Dieses Produkt kann und soll wiederverwertet werden. Ihr Händler gibt Ihnen gerne nähere Auskünfte zur fach-...
  • Seite 24 · Olof Palmes Allé 18 · 8200 Aarhus N · Denmark Tel: +45 8740 0000 · Fax +45 8740 0010...
