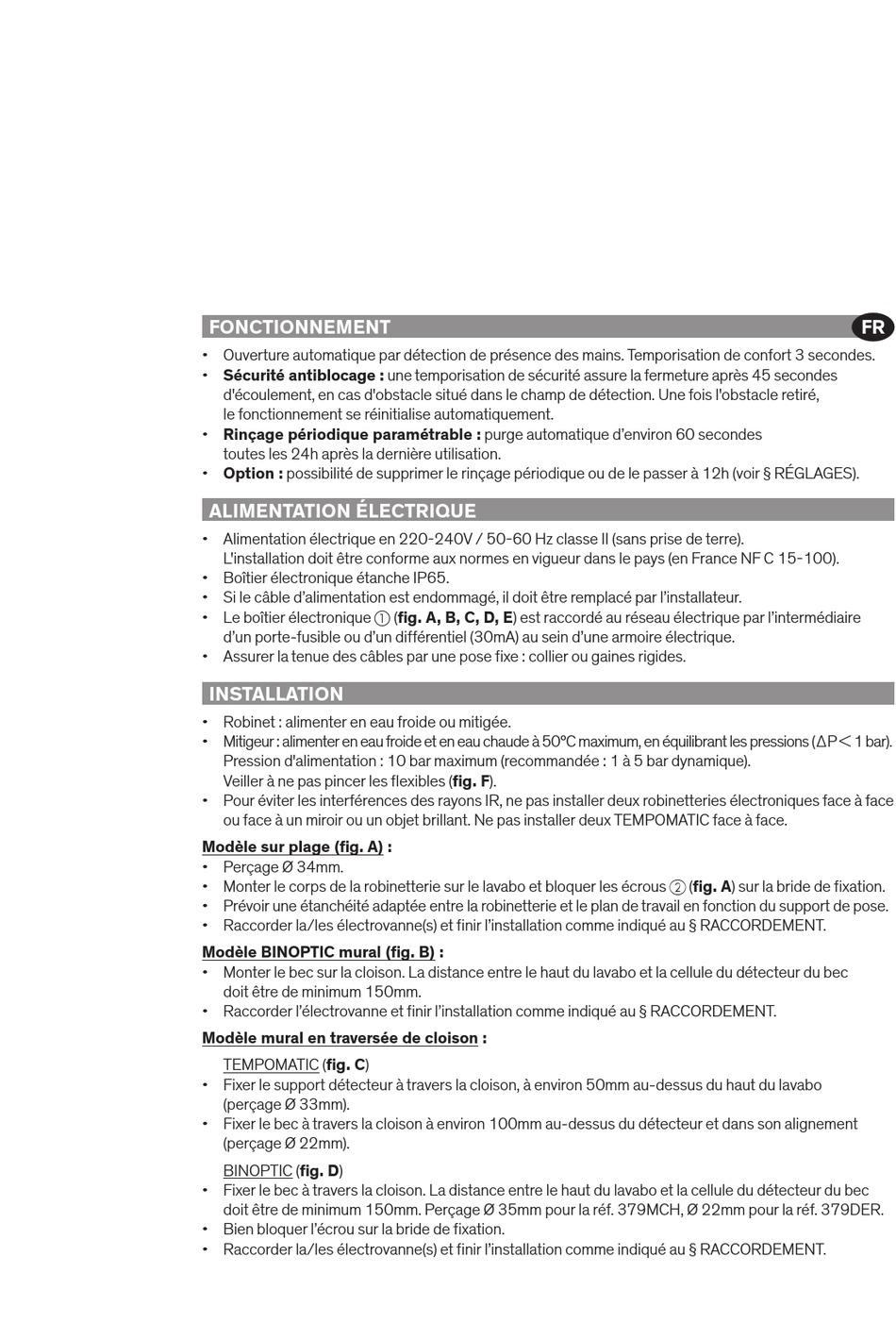

FONCTIONNEMENT
• Ouverture automatique par détection de présence des mains. Temporisation de confort 3 secondes.
• Sécurité antiblocage : une temporisation de sécurité assure la fermeture après 45 secondes
d'écoulement, en cas d'obstacle situé dans le champ de détection. Une fois l'obstacle retiré,
le fonctionnement se réinitialise automatiquement.
• Rinçage périodique paramétrable : purge automatique d'environ 60 secondes
toutes les 24h après la dernière utilisation.
• Option : possibilité de supprimer le rinçage périodique ou de le passer à 12h (voir § RÉGLAGES).
ALIMENTATION ÉLECTRIQUE
• Alimentation électrique en 220 240V / 50 60 Hz classe II (sans prise de terre).
L'installation doit être conforme aux normes en vigueur dans le pays (en France NF C 15 100).
• Boîtier électronique étanche IP65.
• Si le câble d'alimentation est endommagé, il doit être remplacé par l'installateur.
• Le boîtier électronique a (fig. A, B, C, D, E) est raccordé au réseau électrique par l'intermédiaire
d'un porte-fusible ou d'un différentiel (30mA) au sein d'une armoire électrique.
• Assurer la tenue des câbles par une pose fixe : collier ou gaines rigides.
INSTALLATION
• Robinet : alimenter en eau froide ou mitigée.
• Mitigeur : alimenter en eau froide et en eau chaude à 50°C maximum, en équilibrant les pressions ( P < 1 bar).
Pression d'alimentation : 10 bar maximum (recommandée : 1 à 5 bar dynamique).
Veiller à ne pas pincer les flexibles (fig. F).
• Pour éviter les interférences des rayons IR, ne pas installer deux robinetteries électroniques face à face
ou face à un miroir ou un objet brillant. Ne pas installer deux TEMPOMATIC face à face.
Modèle sur plage (fig. A) :
• Perçage Ø 34mm.
• Monter le corps de la robinetterie sur le lavabo et bloquer les écrous b (fig. A) sur la bride de fixation.
• Prévoir une étanchéité adaptée entre la robinetterie et le plan de travail en fonction du support de pose.
• Raccorder la/les électrovanne(s) et finir l'installation comme indiqué au § RACCORDEMENT.
Modèle BINOPTIC mural (fig. B) :
• Monter le bec sur la cloison. La distance entre le haut du lavabo et la cellule du détecteur du bec
doit être de minimum 150mm.
• Raccorder l'électrovanne et finir l'installation comme indiqué au § RACCORDEMENT.
Modèle mural en traversée de cloison :
TEMPOMATIC (fig. C)
• Fixer le support détecteur à travers la cloison, à environ 50mm au-dessus du haut du lavabo
(perçage Ø 33mm).
• Fixer le bec à travers la cloison à environ 100mm au-dessus du détecteur et dans son alignement
(perçage Ø 22mm).
BINOPTIC (fig. D)
• Fixer le bec à travers la cloison. La distance entre le haut du lavabo et la cellule du détecteur du bec
doit être de minimum 150mm. Perçage Ø 35mm pour la réf. 379MCH, Ø 22mm pour la réf. 379DER.
• Bien bloquer l'écrou sur la bride de fixation.
• Raccorder la/les électrovanne(s) et finir l'installation comme indiqué au § RACCORDEMENT.
Modèle BINOPTIC ou TEMPOMATIC encastré (fi
FR
MUR
• Réaliser une réservation murale de dimensions 18
à ce que le bas du bec soit à une hauteur d'environ
• Prévoir les saignées pour l'arrivée d'eau et la gaine é
• Braser 2 tubes Ø 12mm sur le raccord. Il est possi
en inversant le boîtier.
• Poser une gaine Ø 18mm.
• Replier les 4 pattes du boîtier légèrement vers l'ar
éventuellement sa fixation par le fond.
• Sceller le boîtier, les tubes et la gaine.
• Étancher au mastic l'intérieur et le bord inférieur d
dans le mur. Placer du joint silicone à l'arrière de la
et le mur. Laisser une fente afin de faciliter l'évacu
CLOISON SÈCHE
• Pour fixer le boîtier à l'aide des 4 pattes, renforcer
• Étancher au mastic l'intérieur et le bord inférieur d
dans le mur. Placer du joint silicone à l'arrière de la
et le mur. Laisser une fente afin de faciliter l'évacu
FIXATION DU CAPOT
• Après revêtement définitif du mur, fixer de niveau l
• Monter le module hydraulique.
• Passer les câbles de détection et d'électrovanne d
• Raccorder le flexible entre le bec et l'électrovanne
• Enclencher le capot sur la barrette supérieure. Apr
sous le capot pour le bloquer.
• Raccorder l'électrovanne et finir l'installation comm
IL REVIENT À L'INSTALLATEUR LA RESPONSABILIT
• DE RENDRE ÉTANCHE LA NICHE D'ENCASTRE
• DE VEILLER EN CAS DE PRÉSENCE ACCIDENTE
(CONDENSATION, RUISSELLEMENT, FUITE...) D
L'ÉVACUATION DE CETTE EAU À L'EXTÉRIEUR D
• L'ÉTANCHÉITÉ DES JOINTS ENTRE LA ROSACE
ET ENTRE LA ROSACE OU LA PLAQUE INOX ET
AU MOINS UNE FOIS PAR AN ET AUSSI SOUVEN
EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d'engend
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L'ASSISTANCE TECH
