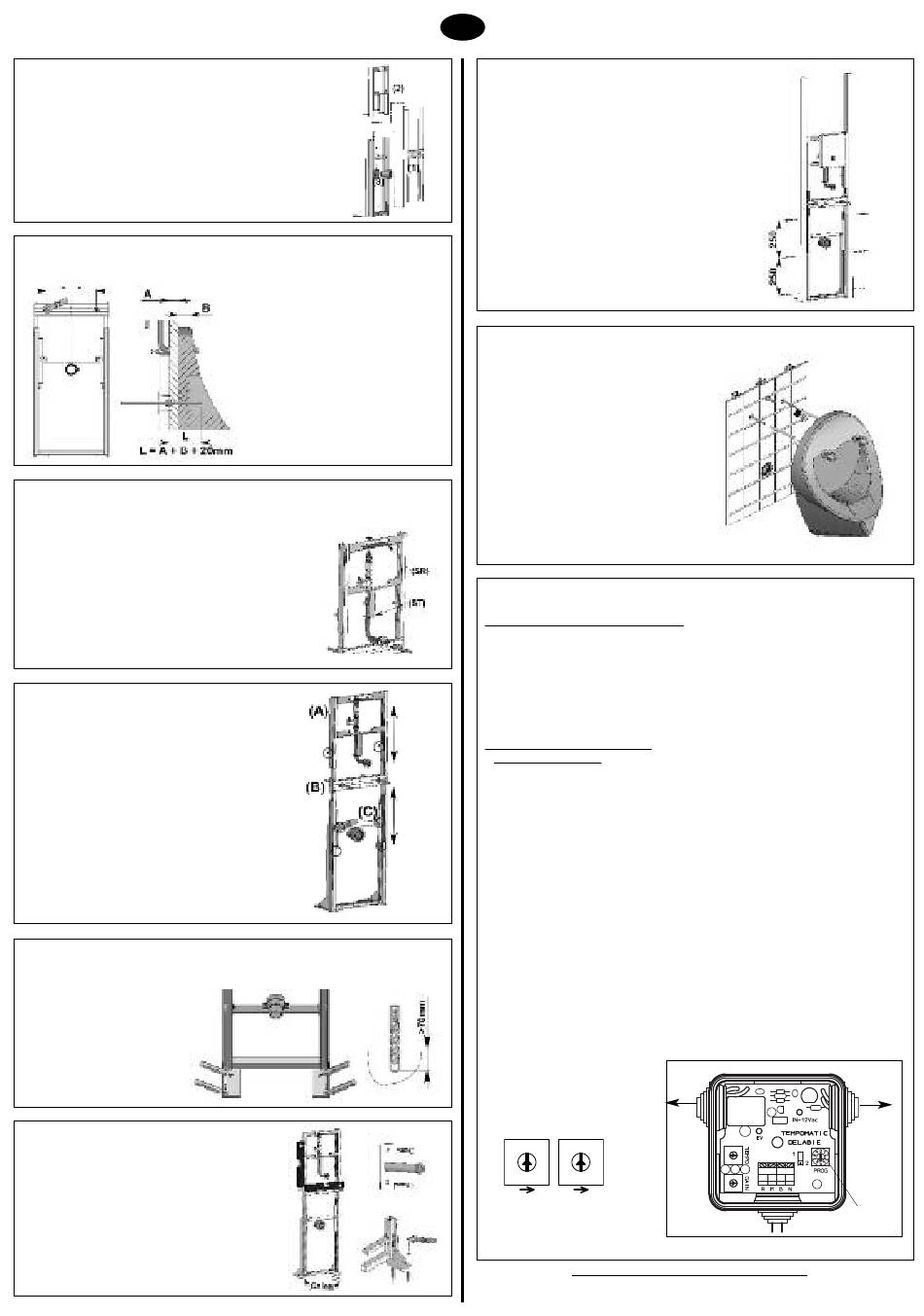

1 - Assemblage
(1) Assembler l'entretoise avec le châssis inférieur en les
faisant coulisser l'un dans l'autre.
(2) Monter le cadre supérieur en le faisant coulisser sur les
tubes.
(3) Monter le collier sur le support et installer le manchon.
2 - Installation des tiges filetées
3 - Installation du robinet et de la tubulure
(1) Fixer le robinet sur le
support (SR) avec l'aide des
2 contre écrous.
(2) Installer la tubulure en la
passant dans le trou de la
patte de fixation (ST)
4 - Réglage des entretoises
Régler en hauteur les supports
(A,B,C) suivant les données du
constructeur de l'urinoir puis
resserrer les 6 vis
5 - Traçage des pieds et perçage
Tracer au sol, le centre des
trous oblongs de fixation (x4).
Percer au Ø14 mm sur 70mm
minimum
6 - Mise à niveau et fixation
(1) Mettre à niveau en utilisant les
cales fournies.
(2) Percer au mur les trous de fixation
des pattes d'accroches et les fixer.
(3) Positionner les chevilles au sol et
fixer le bâti-support.
(1) Régler l'entraxe des tiges
filetées et la longueur L selon
les dimensions de l'urinoir.
(2) L = A + B + 20mm.
A = Epaisseur du parement.
B = Epaisseur urinoir
FR
7 - Fixation des montants et
raccordement
Fixer les montants sur le bâti.
Raccorder les tuyauteries d'alimentation et
d'évacuation.
8 - Fixation de l'urinoir
• Emmancher le joint de tubulure sur
l'urinoir.
• Placer le siphon (non fourni) sur
l'urinoir.
• Monter et ajuster les gaines sur les
tiges filetées. Le bout de tige filetée
doit sortir de la gaine de 20mm.
• Placer l'urinoir et le bloquer avec les
écrous plastisques.
• Clipser les capuchons.
9 - Mise en service du TEMPOMATIC

ALIMENTATION ELECTRIQUE :

L'installation doit être conforme à la norme française (NF C 15-100).
Installer notre transformateur de sécurité (protégé par un fusible) réf. 406000
ou 406220 à commander séparément, conforme à la norme EN 60742, dans un
coffret électrique ou sur le tableau électrique existant, il doit être protégé par un
sectionneur à coupure omnipolaire. (Tenue des câbles assurée par une pose fixe :
collier/gaine rigide).Raccorder le transformateur au module électronique par un câble
2
normalisé de 2x1mm .
ALIMENTATION EN EAU :
• Purger l'installation.
• Pression dynamique (en écoulement) recommandée : 1 à 5 bar.
• Débit à 2 bar : 0,32 l./sec. - à 3 bar : 0,5 l./sec.
• Calculer les diamètres de tuyauteries en fonction des débits probables, et de la
pression dynamique résiduelle.
FONCTIONNEMENT :
• En sortie usine, le sélecteur "PROG" et le cavalier sont placés sur la position 1
correspondant au fonctionnement suivant :
• L'appareil est sous tension alimentation 12V : la LED jaune IN 12Vac est allumée.
• La présence d'un utilisateur devant l'urinoir provoque un pré-rinçage de 2
secondes : la LED verte EV s'allume.
• Le départ de l'utilisateur provoque le rinçage de l'urinoir : la LED verte EV s'allume.
• La fonction pré-rinçage peut être supprimée en sélectionnant "PROG" sur la
position 2.
• Rinçage périodique 12 h. après dernière utilisation.
REGLAGES :
DISTANCE DE DETECTION réglable de 30 à 0 cm avec potentiomètre "GAIN" situé
dans le boîtier. Ne pas positionner les potentiomètres en butée mini. ou maxi.
TEMPORISATION D'ECOULEMENT réglable de 1 à 12 secondes avec
potentiomètre TEMPO.Le temps
d'écoulement préconisé est de
7 secondes.
TEMPO GAIN
Notice de maintenance disponible sur demande.
SERVICE APRES VENTE et ASSISTANCE TECHNIQUE :
Tél.: 03.22.60.22.74 - Fax.: 03.22.30.31.07 - e.mail : sav@delabie.fr
La dernière version à jour de cette notice est disponible sur www.delabie.fr.
EV
12V
selecteur
PROG
