Mitigeur temporisé pour lavabo ou douche
GB
Time flow mixer for washbasins or showers
DE
Selbstschluss-Mischbatterie für Waschtisch oder Dusche
PL
Bateria czasowa do umywalki lub natrysku
NL
Zelfsluitende mengkraan voor wastafel of douche
ES
Grifería mezcladora temporizada para lavabo o ducha
PT
Misturadora temporizada para lavatório ou duche
RU
Порционный смеситель для раковины или душа
Purgez soigneusement les canalisations avant la pose
FR
et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
GB
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts die
DE
Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację przed montażem i
PL
uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens tot installatie
NL
of ingebruikname van het kraanwerk over te gaan.
Purgar cuidadosamente las tuberias antes la instalacion
ES
y utilizacion del producto.
Purgar cuidadosamente as canalizações antes da
PT
colocação e utilização do produto.
Перед установкой и подключением устройства тщательно
RU
промыть канализационные трубы напором воды.
T M P O M I X
NT 795
Indice E
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Delabie TEMPOMIX
Inhaltszusammenfassung für Delabie TEMPOMIX

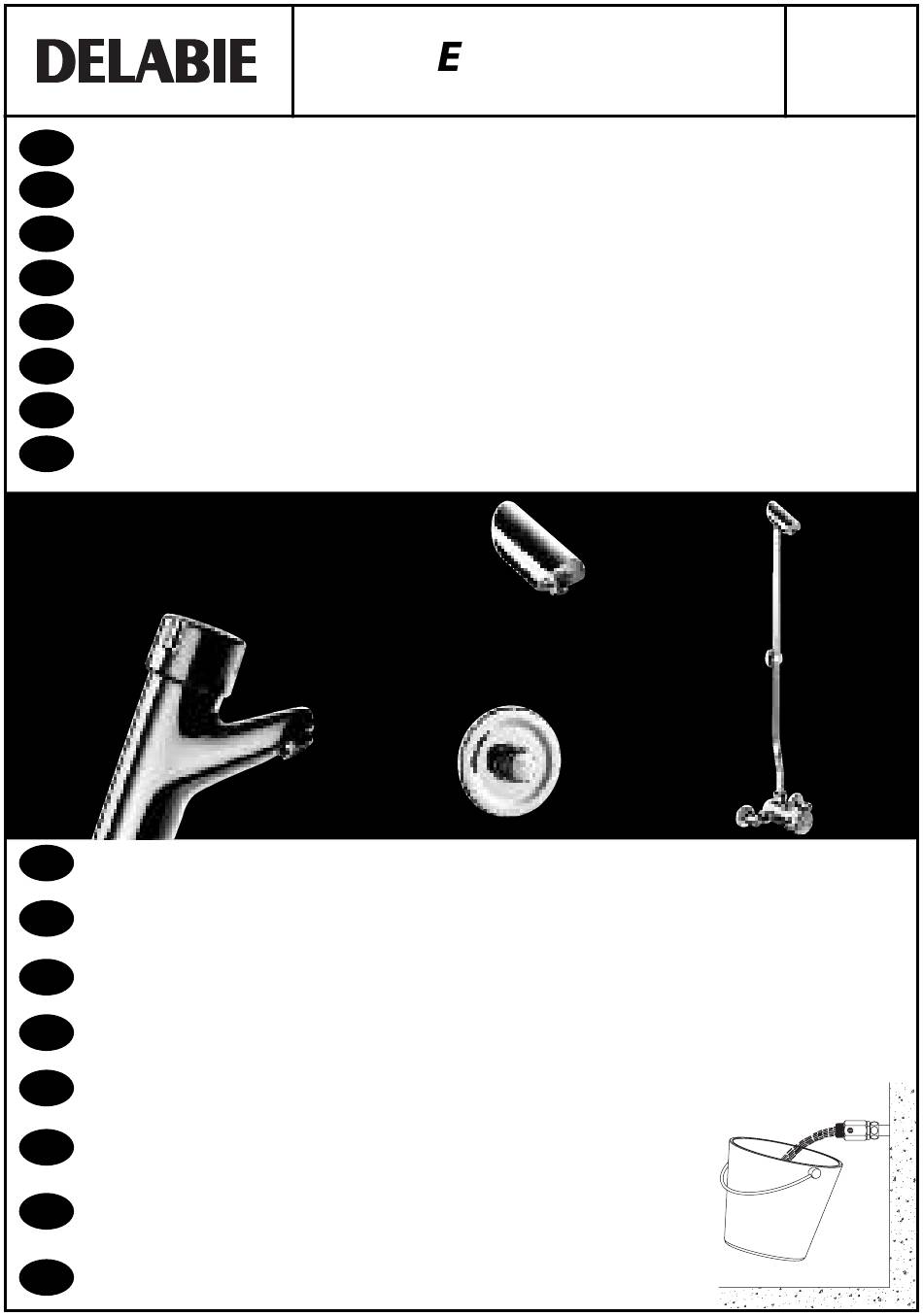

- Seite 1 NT 795 T M P O M I X Indice E Mitigeur temporisé pour lavabo ou douche Time flow mixer for washbasins or showers Selbstschluss-Mischbatterie für Waschtisch oder Dusche Bateria czasowa do umywalki lub natrysku Zelfsluitende mengkraan voor wastafel of douche Grifería mezcladora temporizada para lavabo o ducha Misturadora temporizada para lavatório ou duche Порционный...
