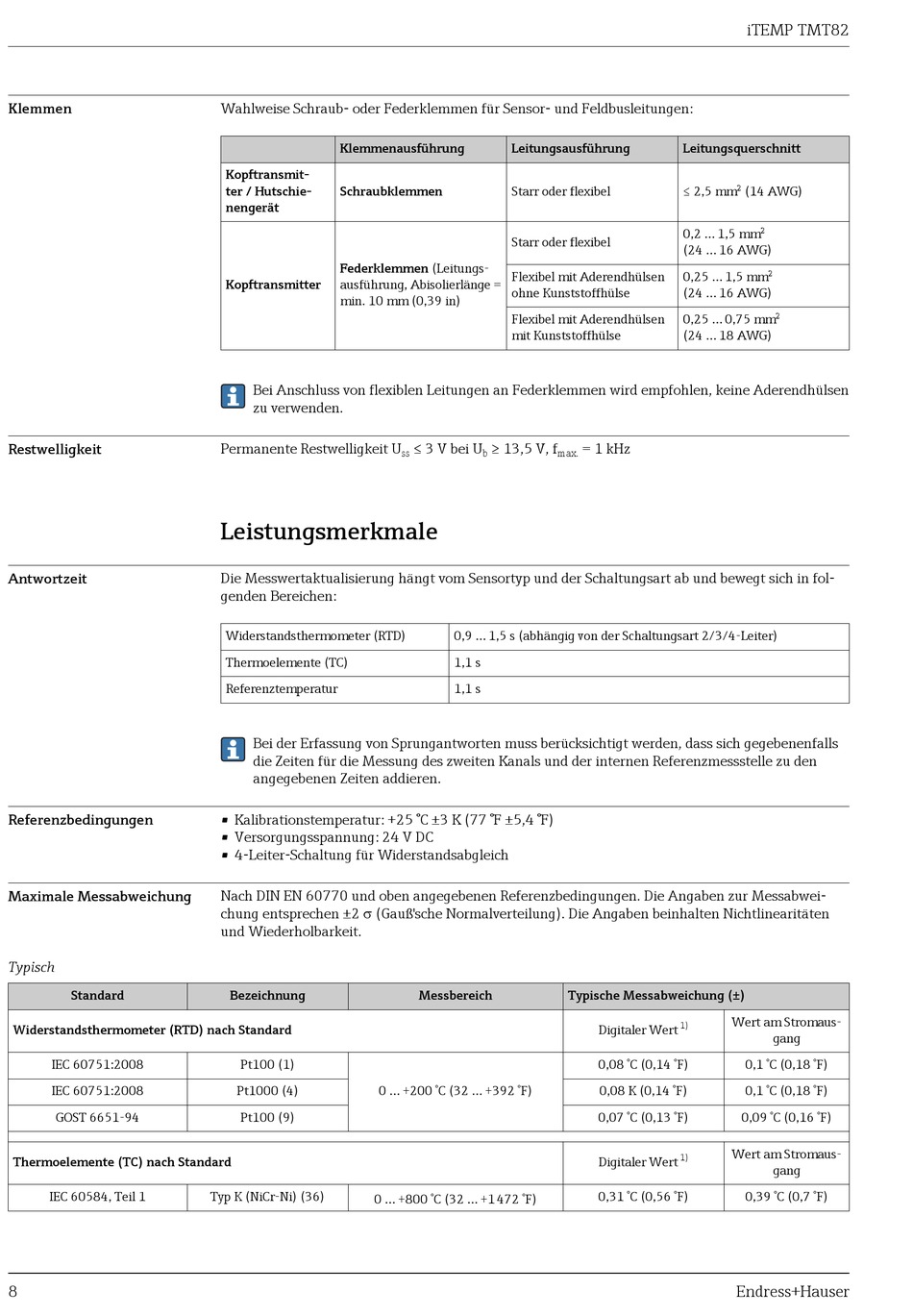

Leistungsmerkmale - Endress+Hauser iTEMP TMT82 Technische Information

Zwei-kanal temperaturtransmitter
Vorschau ausblenden Andere Handbücher für iTEMP TMT82:
Inhaltsverzeichnis

Werbung

Klemmen
Restwelligkeit
Antwortzeit
Referenzbedingungen
Maximale Messabweichung
Typisch
Standard
Widerstandsthermometer (RTD) nach Standard
IEC 60751:2008
IEC 60751:2008
GOST 6651-94
Thermoelemente (TC) nach Standard
IEC 60584, Teil 1
8
Wahlweise Schraub- oder Federklemmen für Sensor- und Feldbusleitungen:
Klemmenausführung
Kopftransmit-
ter / Hutschie-
Schraubklemmen
nengerät
Federklemmen (Leitungs-
Kopftransmitter
ausführung, Abisolierlänge =
min. 10 mm (0,39 in)
Bei Anschluss von flexiblen Leitungen an Federklemmen wird empfohlen, keine Aderendhülsen
zu verwenden.
Permanente Restwelligkeit U

Leistungsmerkmale

Die Messwertaktualisierung hängt vom Sensortyp und der Schaltungsart ab und bewegt sich in fol-
genden Bereichen:
Widerstandsthermometer (RTD)
Thermoelemente (TC)
Referenztemperatur
Bei der Erfassung von Sprungantworten muss berücksichtigt werden, dass sich gegebenenfalls
die Zeiten für die Messung des zweiten Kanals und der internen Referenzmessstelle zu den
angegebenen Zeiten addieren.
• Kalibrationstemperatur: +25 °C ±3 K (77 °F ±5,4 °F)
• Versorgungsspannung: 24 V DC
• 4-Leiter-Schaltung für Widerstandsabgleich
Nach DIN EN 60770 und oben angegebenen Referenzbedingungen. Die Angaben zur Messabwei-
chung entsprechen ±2 s (Gauß' s che Normalverteilung). Die Angaben beinhalten Nichtlinearitäten
und Wiederholbarkeit.
Bezeichnung
Pt100 (1)
Pt1000 (4)
0 ... +200 °C (32 ... +392 °F)
Pt100 (9)
Typ K (NiCr-Ni) (36)
0 ... +800 °C (32 ... +1 472 °F)
Leitungsausführung
Starr oder flexibel
Starr oder flexibel
Flexibel mit Aderendhülsen
ohne Kunststoffhülse
Flexibel mit Aderendhülsen
mit Kunststoffhülse
≤ 3 V bei U
≥ 13,5 V, f
ss
b
max.
0,9 ... 1,5 s (abhängig von der Schaltungsart 2/3/4-Leiter)
1,1 s
1,1 s
Messbereich
Typische Messabweichung (±)
iTEMP TMT82
Leitungsquerschnitt
≤ 2,5 mm² (14 AWG)
0,2 ... 1,5 mm²
(24 ... 16 AWG)
0,25 ... 1,5 mm²
(24 ... 16 AWG)
0,25 ... 0,75 mm²
(24 ... 18 AWG)
= 1 kHz
Wert am Stromaus-
1)
Digitaler Wert
0,08 °C (0,14 °F)
0,1 °C (0,18 °F)
0,08 K (0,14 °F)
0,1 °C (0,18 °F)
0,07 °C (0,13 °F)
0,09 °C (0,16 °F)
Wert am Stromaus-
1)
Digitaler Wert
0,31 °C (0,56 °F)
0,39 °C (0,7 °F)
Endress+Hauser
gang
gang
