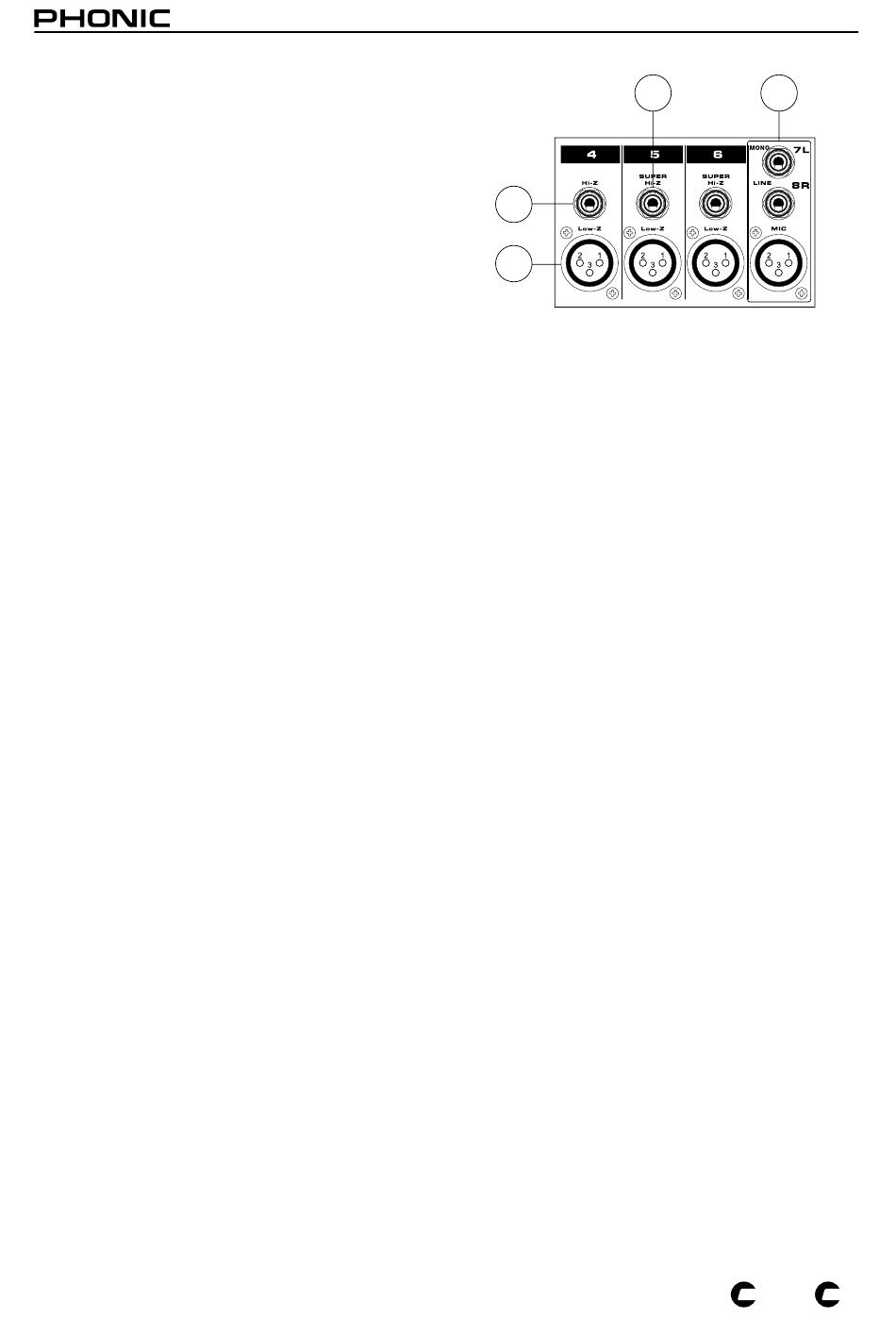

ANSCHLÜSSE
Eingangskanäle
Der POWERPOD 865 / 885 PLUS bietet Ihnen 8
Eingangskanalzüge, von denen 2 für Stereoquellen
ausgelegt sind. Die Kanäle 5 ~ 6 sind außerdem
für den direkten Anschluss von hochohmigen
Instrumenten wie Akustikgitarren etc. ausgelegt.
1. LOW-Z
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen ausgelegt. Hier werden
Geräte angeschlossen, deren Ausgangssignale
sogenannten „Mikrofonpegel" mit einer relativ
niedrigen Ausgangsimpedanz haben, also Mikrofone
(wer hätte das gedacht...) und DI Boxen. Es gibt
jedoch auch Geräte, die im Ausgang XLR Buchsen
verwenden, deren Ausgangspegel jedoch + dBu
beträgt. Die sollten hier nicht angeschlossen werden,
der Eingangspegel wäre sehr wahrscheinlich zu
hoch und würde die Eingangsschaltung verzerren,
außerdem stimmt die Eingangsimpedanz nicht.
Verwenden Sie für solche Signale die Line Eingänge
(#2), wobei Sie dann aber noch zusätzlich den PAD
Schalter (#22) betätigen sollten.
Wir empfehlen die Verwendung von professionellen
Mikrofonen mit symmetrischen Ausgängen, egal ob
dynamisch, Kondensator- oder Bändchenmikrofon.
Benutzen Sie bitte nur hochwertige, niederohmige
Kabel und achten Sie auf die richtige Steckerbelegung.
Die Belegung der XLR Buchsen entspricht dem
internationalen Standard: 1 = Masse, 2 = positiv, 3
= negativ.
Kondensatormikrofone und aktive DI Boxen brauchen
zum Betrieb eine Spannungsversorgung. Diese wird
in der Regel direkt über die Audioleitung, also das
Mikrofonkabel, mit der sogenannten Phantomspeisung
hergestellt. Wenn Sie die Phantomspeisung
einschalten (#28), sollten alle Lautstärke Regler
(Eingangskanäle, MAIN und MONITOR) runter
gedreht sein. Um übermäßige Störgeräusche in
den angeschlossenen Lautsprechern zu vermeiden,
sollten Sie Kondensatormikrofone nicht einstecken,
solange die Phantomspeisung eingeschaltet ist.
Also: Erst Mikrofon oder DI Box einstecken, dann
Phantomspeisung einschalten.... (siehe auch #36).
Anmerkung: Verwenden Sie niemals ein unsymmetrisches
Mikrofon, wenn die Phantomspeisung eingeschaltet ist – es könnte
extremen Schaden nehmen. Lassen Sie die Phantomspeisung
auch dann ausgeschaltet, wenn Sie Line Signale an den XLR
Eingang angeschlossen haben, oder nur dynamische Mikrofone
verwenden. Professionelle dynamische Mikrofone sind zwar
symmetrisch, und der Begriff „Phantomspeisung" deutet eigentlich
darauf hin, dass diese Speisespannung für das Mikrofon
„unsichtbar" ist, dennoch tun Sie gut daran, die Phantomspeisung
wirklich nur dann einzuschalten, wenn sie auch benötigt wird.
8
1
2
2. HI-Z
An diese dreipolige 6,3 mm Klinkenbuchse
werden Geräte mit niederohmigem Linienpegel
angeschlossen, also mit Ausnahme von Mikrofonen,
Geräte wie Keyboards, elektronische Drums, CD
Spieler, andere Mixer, usw.
Es können symmetrische oder unsymmetrische
Signale verarbeitet werden. Wenn Sie einen
unsymmetrischen (also meist zweipoligen)
Klinkenstecker verwenden, wandelt der Line Eingang
das Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse verbunden
sein, wenn das Signal unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen, die Ihnen
das Kapitel „Symmetrisch und Unsymmetrisch" liefert.
Mikrofon- und Line Eingänge sollten nicht gleichzeitig
belegt werden, sonst kommt es zu Beeinträchtigungen
der Signale und Rückkopplungen, da sie sich den
Schaltkreis des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das Mikrofon
anschließen oder ein Line Pegel Gerät.
Beim Anschluss von Geräten mit + dBu Studiopegel,
und wenn Sie Verzerrungen wahrnehmen, drücken
Sie bitte den PAD Schalter (#22).
3. SUPER HI-Z (Kanäle 5 ~ 6)
Dieser dreipolige 6,3 mm Klinkenanschluss ist
besonders hochohmig ausgelegt. Hier können
Instrumente direkt angeschlossen werden, also auch
relativ leistungsschwache Ausgangssignale von
akustischen und elektrischen Gitarren und Bässen.
4. STEREO EINGÄNGE
Der POWERPOD 865 / 885 PLUS bietet 2 Stereo
Kanäle. Diese haben nicht nur jeweils einen Line
Klinkeneingang wie die Monokanäle, sondern
zwei 6,3 mm Klinkenbuchsen, mit LINE L / R
gekennzeichnet – es handelt sich um symmetrische
Eingänge. Diese Stereo Eingangskanäle sind für
POWERPOD 865
3
885
PLUS
PLUS
