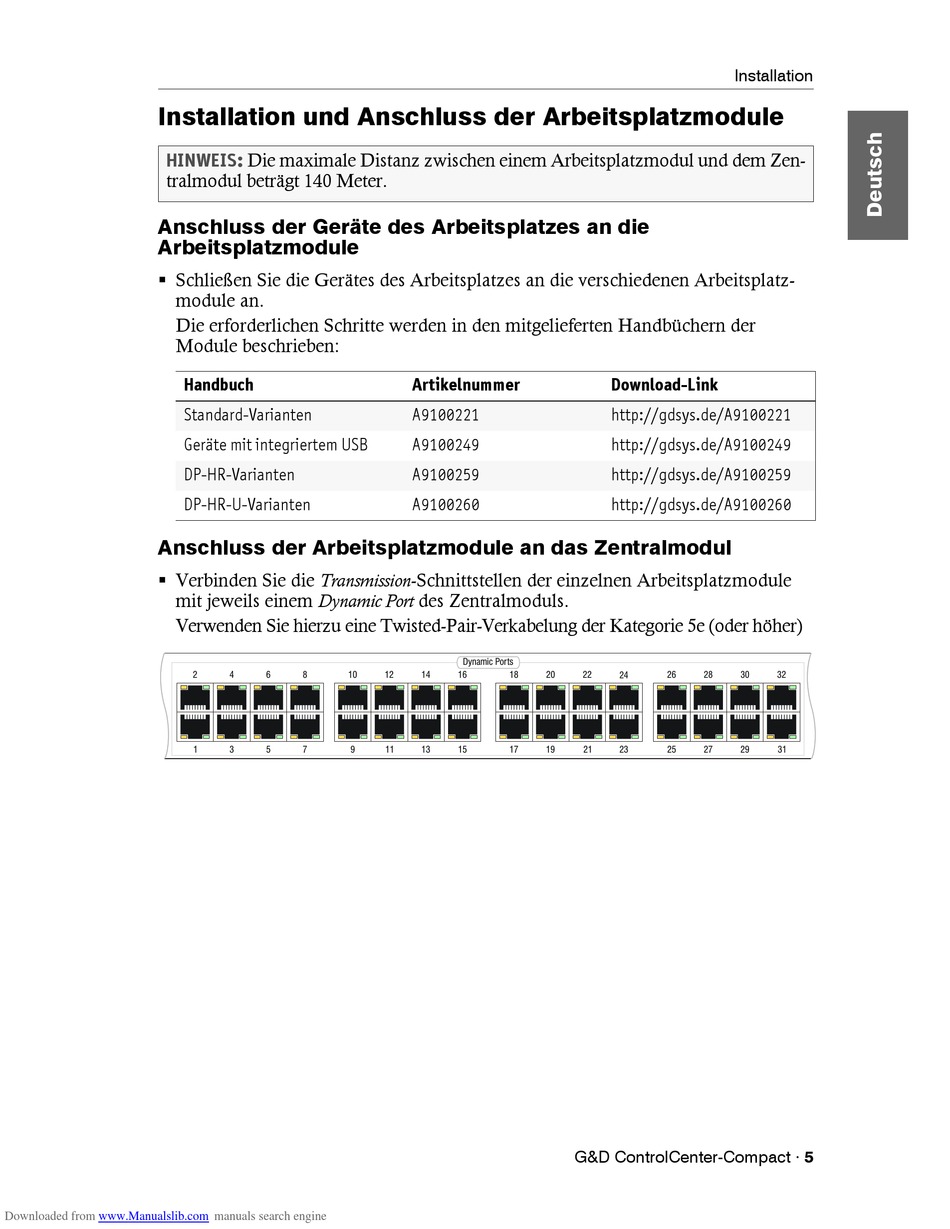

Installation und Anschluss der Arbeitsplatzmodule

HINWEIS:
tralmodul beträgt 140 Meter.
Anschluss der Geräte des Arbeitsplatzes an die
Arbeitsplatzmodule
 Schließen Sie die Gerätes des Arbeitsplatzes an die verschiedenen Arbeitsplatz-
module an.
Die erforderlichen Schritte werden in den mitgelieferten Handbüchern der
Module beschrieben:
Handbuch
Standard-Varianten
Geräte mit integriertem USB
DP-HR-Varianten
DP-HR-U-Varianten

Anschluss der Arbeitsplatzmodule an das Zentralmodul

 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule
mit jeweils einem Dynamic Port des Zentralmoduls.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher)
Downloaded from www.Manualslib.com
Die maximale Distanz zwischen einem Arbeitsplatzmodul und dem Zen-
2 4 6 8 10
1 3 5 7 9
manuals search engine
Artikelnummer
A9100221
A9100249
A9100259
A9100260
Dynamic Ports
12 14 16 18 20
11 13 15 17 19
Installation
Download-Link
http://gdsys.de/A9100221
http://gdsys.de/A9100249
http://gdsys.de/A9100259
http://gdsys.de/A9100260
22 26 28 30
24
21 23 25 27 29
G&D ControlCenter-Compact · 5
32
31
