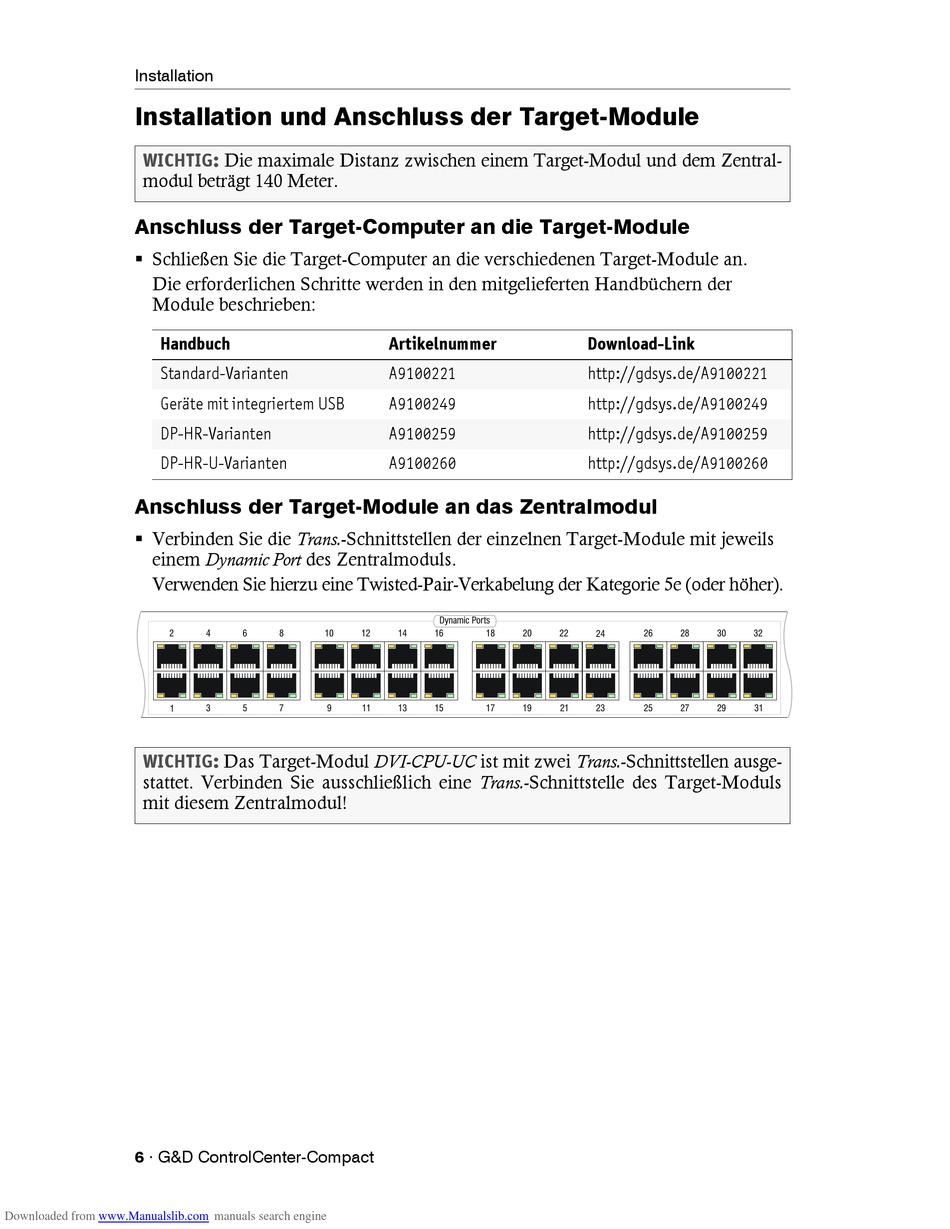

Installation Und Anschluss Der Target-Module; Anschluss Der Target-Computer An Die Target-Module; Anschluss Der Target-Module An Das Zentralmodul - G&D ControlCenter-Compact Serie Installation Und Bedienung

Installation

Installation und Anschluss der Target-Module

WICHTIG:
modul beträgt 140 Meter.

Anschluss der Target-Computer an die Target-Module

 Schließen Sie die Target-Computer an die verschiedenen Target-Module an.
Die erforderlichen Schritte werden in den mitgelieferten Handbüchern der
Module beschrieben:
Handbuch
Standard-Varianten
Geräte mit integriertem USB
DP-HR-Varianten
DP-HR-U-Varianten

Anschluss der Target-Module an das Zentralmodul

 Verbinden Sie die Trans.-Schnittstellen der einzelnen Target-Module mit jeweils
einem Dynamic Port des Zentralmoduls.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
2
1
WICHTIG:
stattet. Verbinden Sie ausschließlich eine Trans.-Schnittstelle des Target-Moduls
mit diesem Zentralmodul!
6 · G&D ControlCenter-Compact
Downloaded from www.Manualslib.com
Die maximale Distanz zwischen einem Target-Modul und dem Zentral-
4 6 8 10 12
3 5 7 9 11
Das Target-Modul DVI-CPU-UC ist mit zwei Trans.-Schnittstellen ausge-
manuals search engine
Artikelnummer
A9100221
A9100249
A9100259
A9100260
Dynamic Ports
14 16 18 20 22
13 15 17 19 21
Download-Link
http://gdsys.de/A9100221
http://gdsys.de/A9100249
http://gdsys.de/A9100259
http://gdsys.de/A9100260
24 26 28 30 32
23 25 27 29 31
