Statusanzeigen

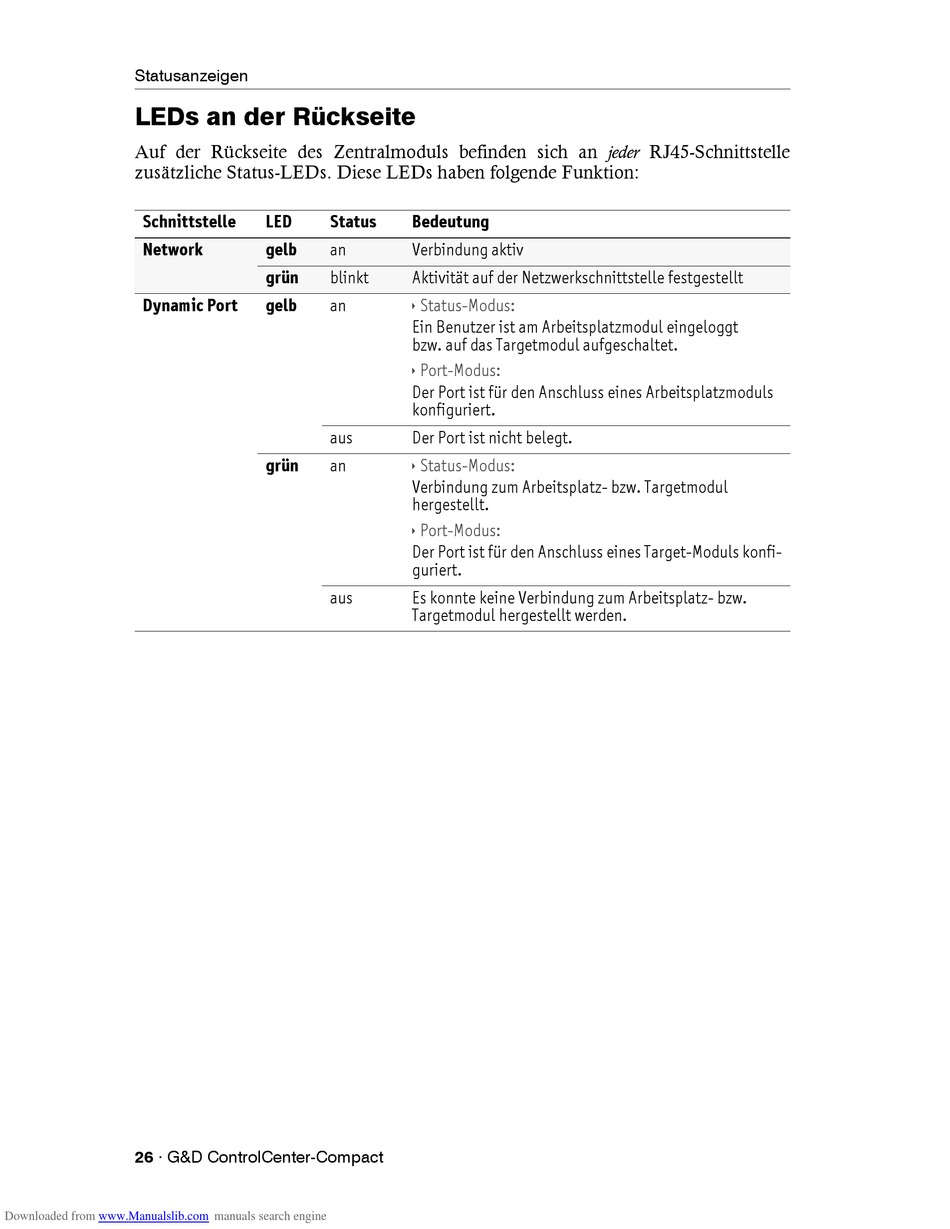

LEDs an der Rückseite
Auf der Rückseite des Zentralmoduls befinden sich an jeder RJ45-Schnittstelle
zusätzliche Status-LEDs. Diese LEDs haben folgende Funktion:
Schnittstelle
Network
Dynamic Port
26 · G&D ControlCenter-Compact
Downloaded from www.Manualslib.com
LED Status
gelb an
grün blinkt
gelb an
aus
grün an
aus
manuals search engine
Bedeutung
Verbindung aktiv
Aktivität auf der Netzwerkschnittstelle festgestellt
 Status-Modus:
Ein Benutzer ist am Arbeitsplatzmodul eingeloggt
bzw. auf das Targetmodul aufgeschaltet.
 Port-Modus:
Der Port ist für den Anschluss eines Arbeitsplatzmoduls
konfiguriert.
Der Port ist nicht belegt.
 Status-Modus:
Verbindung zum Arbeitsplatz- bzw. Targetmodul
hergestellt.
 Port-Modus:
Der Port ist für den Anschluss eines Target-Moduls konfi-
guriert.
Es konnte keine Verbindung zum Arbeitsplatz- bzw.
Targetmodul hergestellt werden.
