7.2

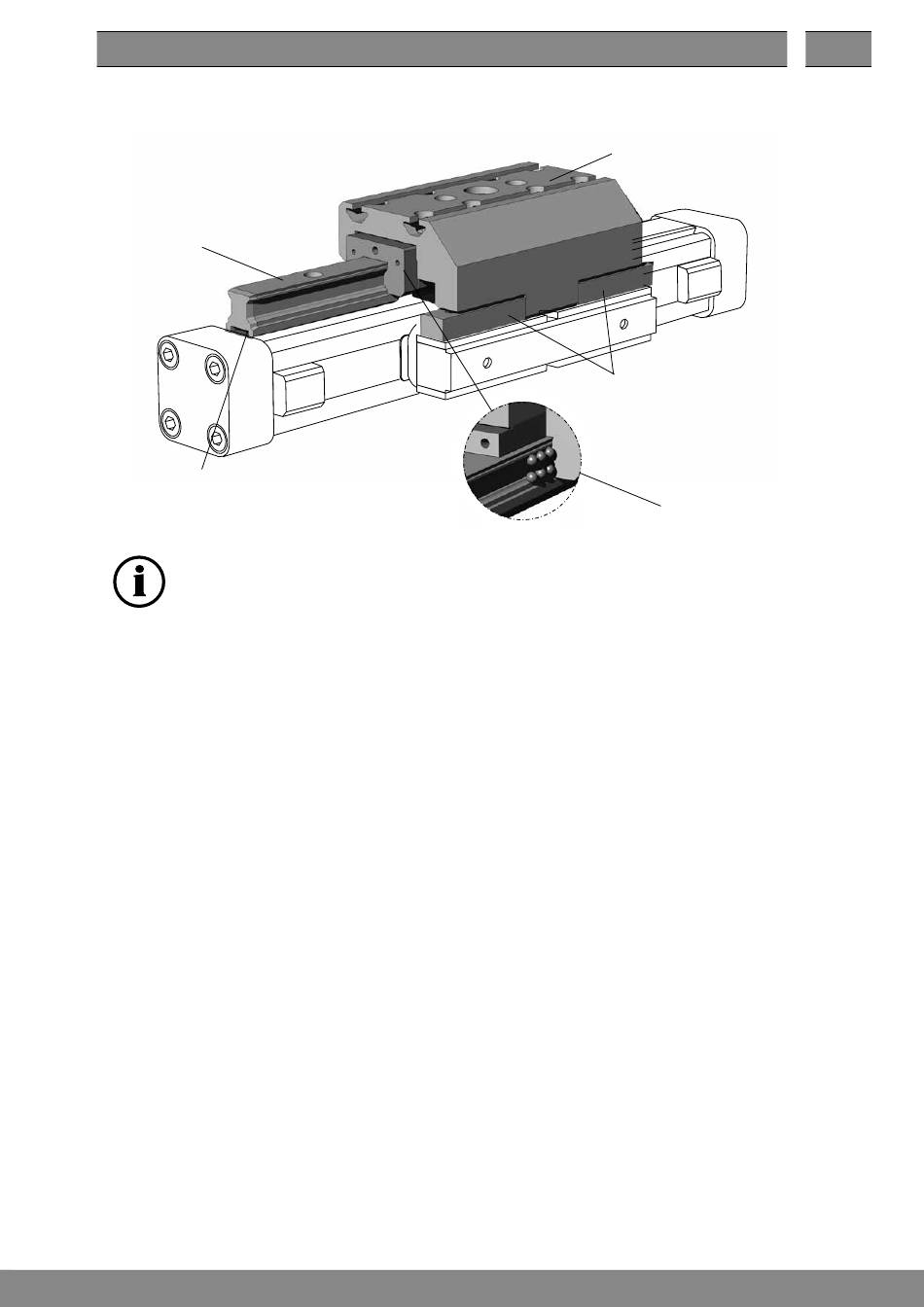

Aufbau und Wirkungsweise
Führungsschiene
(5)
Klemmprofil
(4)
HINWEIS:
In Klammern stehende Ziffern verweisen ebenso auf die Stücklistenposition und Explosionszeichnung der
Ersatzteilliste (Seite 30).
7.2.1
Allgemeiner Aufbau
•
Der Grundzylinder ist der zuvor beschriebene Typ OSPP-Classic.
•
Die Führung (-KF) ist an den OSPP-Classic-Zylinder angebaut.
•
Die Kugelumlaufführung - KF besteht aus:
- Einer Führungsschiene, welche mit einem Klemmprofil an dem Zylinderrohr befestigt ist.
- Einem Führungsschlitten mit zwei Laufwagen in Tandem-Anordnung.
7.2.2
Wirkungsweise und Anwendung
•
Der Führungsschlitten trägt die Last.
•
Die Mitnahme des Führungsschlittens erfolgt über Leisten, welche am Kolbenbügel befestigt sind.
Führungsschlitten
(9)
Leisten
(3)
11
DE
Laufwagen mit
Kugelumlaufführung
(8)
