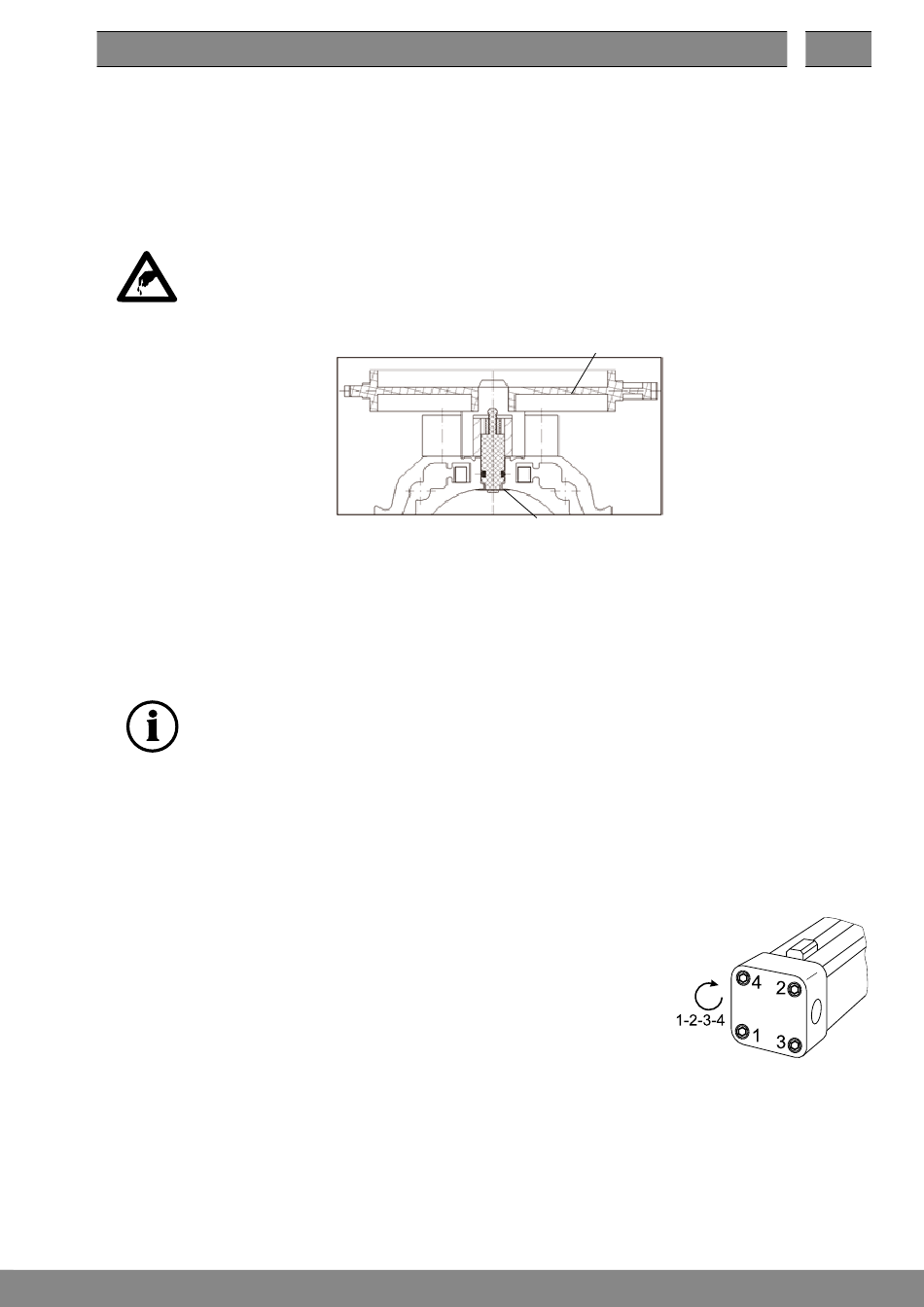

Dämpfzapfen (20) einsetzen und Deckel montieren
•
Nutgrund für O-Ringe (21) fetten, die O-Ringe einsetzen und am Umfang fetten.
•
Die Dämpfzapfen fetten.
•
Die Einlegemuttern (26) mit der Nase nach oben in die Dämpfzapfen einlegen.
•
Die Dämpfscheiben (22) auf die Dämpfzapfen (20) aufschieben.
Hierbei auf die richtige Einbaulage achten, Bohrung am Dämpfzapfen darf nicht verschlossen sein.
Verletzungsgefahr durch scharfes Band!
•
Das innere Dichtband auf der Seite festhalten, wo es am Zylinderrohr bündig ist. Dann den Kolben bis
ca. 100 mm vor das gegenüberliegende Ende des Zylinderrohrs schieben.
•
Das Zentrierwerkzeug (siehe Abbildung) dort von oben durch das Loch im inneren Dichtband stecken
und festhalten.
•
Einen Dämpfzapfen leicht schräg nach unten geneigt in das Zylinderrohr einsetzen.
•
Dämpfzapfen mit leichter Kraft nach oben ganz einschieben und nach dem Rohrprofil ausrichten.
•
Das Zentrierwerkzeug entnehmen.
•
Einlegemutter (26) unterhalb der Bohrung des inneren Dichtbandes positionieren.
•
Klemmstück (16) und Klemmschrauben (15) montieren, aber noch nicht festziehen.
Information
Beachten Sie die Tabelle „Anzugsmomente für Schrauben" auf Seite 18.
•
Den Kolben bis ca. 100 mm vor das andere Ende des Zylinderrohrs schieben.
•
Das lose Ende des inneren Dichtbandes so weit wie möglich zum Ende des Zylinderrohres ziehen.
•
Das Zentrierwerkzeug von oben durch das Loch im inneren Dichtband stecken und festhalten.
•
Den zweiten Dämpfzapfen leicht schräg nach unten geneigt in das Zylinderrohr einsetzen.
•
Dämpfzapfen mit leichter Kraft nach oben ganz einschieben und nach dem Rohrprofil ausrichten.
•
Das Zentrierwerkzeug entnehmen.
•
Einlegemutter (26) unterhalb der Bohrung des inneren Dichtbandes positionieren.
•
Klemmstück (16) und Klemmschraube (15) montieren, Klemmstück aber noch nicht festziehen.
•
Den Kolben an das andere Ende des Zylinderrohres schieben.
•
Die Dämpfzapfen stirnseitig fetten und die O-Ringe (18, 19)
einsetzen.
•
Die Deckel so aufsetzen, wie der Luftanschluss benötigt wird.
•
Die Deckelschrauben (36) gemäß der angezeigten Reihenfolge
über Kreuz festziehen.
•
Das innere Dichtband (17) mit gleichem Abstand zu den Rohrenden ausrichten und die Klemmschraube
(15) auf dieser Seite festziehen.
•
Den Kolben in die andere Endlage schieben.
•
Das innere Dichtband (17) durch leichtes Verschieben des Klemmstückes (16) zur Anlage im gesamten
Schlitzbereich bringen; dabei Vorspannung oder Durchhängen vermeiden.
•
Klemmschraube (15) auf dieser Seite festziehen.
Reinigungsstern mit
Zentrierwerkzeug
inneres Dichtband (17)
19
DE
Drehmoment
lt. Tabelle
Seite 18
