6
Technische Beschreibung des Linearantriebs OSP-P
6.1
Technische Daten des Grundzylinders
Alle sonstigen ausführlichen Informationen über
•
Abmessungen
•
Platzbedarf, Anschlussmaße
•
Kräfte und Belastungen
•
Geschwindigkeiten und Dämpfungsenergie
•
Gewicht
und zusätzliche Angaben sind dem Katalog OSP-P zu entnehmen.
Arbeitsdruckbereich:
Verfahrgeschwindigkeit (OSP-P):
Anforderungen an die Druckluft:
Geräusch:
Einbaulage:
Temperatur-Bereich:
Technische Änderungen behalten wir uns vor.
WICHTIG:
Bei Ölnebelschmierung muss der Linearantrieb im Betrieb ständig mit Öl versorgt werden.
6.2
Aufbau und Wirkungsweise
6.2.1

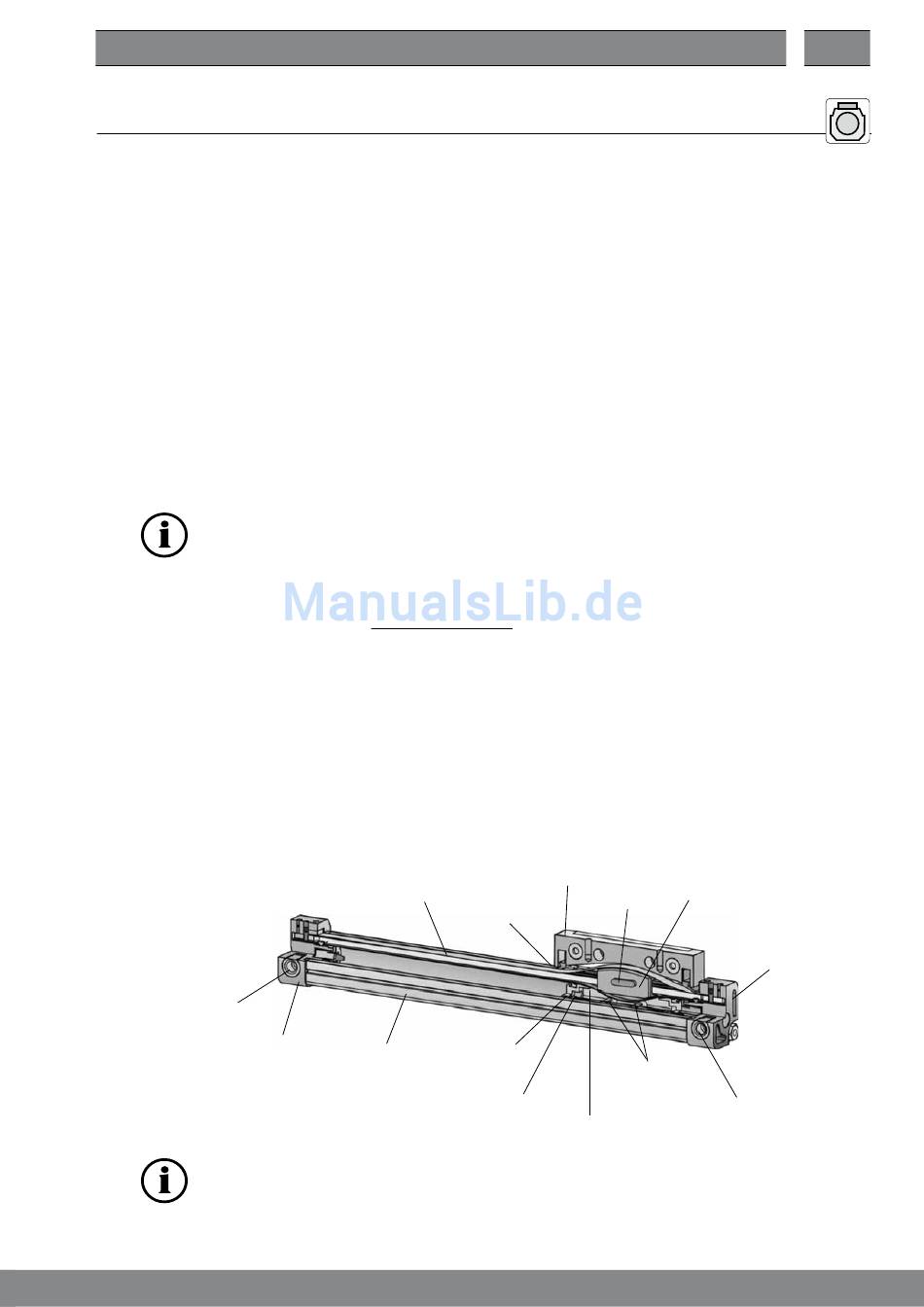

Allgemeiner Aufbau OSP-P, Linearantrieb Ø 10
•
Der OSP-P ist ein pneumatischer Linearantrieb ohne Kolbenstange.
•
Der Längsschlitz im Zylinderrohr ist mit rostbeständigen Stahlbändern abgedichtet und geschützt.
•
Der Kolben besteht aus Kolbenbügel, Stützringen, Kolbendichtungen, Gleitschienen und Magnete im
Innenbereich.
Im Außenbereich befinden sich der Mitnehmer und die Abstreifer.
•
Die Last wird direkt auf den Mitnehmer befestigt.
•
Die Luftzufuhr (über Luftanschluss) erfolgt durch den Deckel in das Zylinderrohr.
•
Die Endlagendämpfung erfolgt über integrierte Gummipuffer. Sie ist nicht einstellbar.
•
Die Schmierung erfolgt durch eine Fett-Dauerschmierung. Öl-Schmierungen erfordern eine ständige
Ölzufuhr.
•
Für Geschwindigkeitsbereiche < 0,2 m/s empfehlen wir unser Langsamlauffett.
Luftanschluss
Deckel links mit inte-
griertem Gummipuffer
(35)
HINWEIS:
In Klammern stehende Ziffern verweisen auf die Stücklistenposition und Explosionszeichnung der Ersatzteil-
liste (ab Kap. 17.1 auf Seite 35).
p
= 8 bar.
max
> 0,005 m/s (Ø 10 > 0,12 m/s)
frei von Wasser und Schmutz. Zusätzliche Schmierung mit
Ölnebel ist nicht erforderlich.
die Schall-Emissionswerte (Schalldruckpegel) der Linearantriebe liegen
unter 70 dB(A).
beliebig
von -10° C bis 80° C.
Äußeres Abdeckband (11)
(A-Band)
Abstreifer (8)
Kolben-
Zylinderrohr (1)
dichtung (24)
Stützring (25)
7
Mitnehmer (39)
Kolbenbügel (27)
Gleitschiene (28)
Magnete (mit
Kolbenbügel fest
verklebt)
Luftanschluss
Inneres Dichtband (17)
(I-Band)
DE
Deckel rechts
mit integriertem Gum-
mipuffer
(37)
