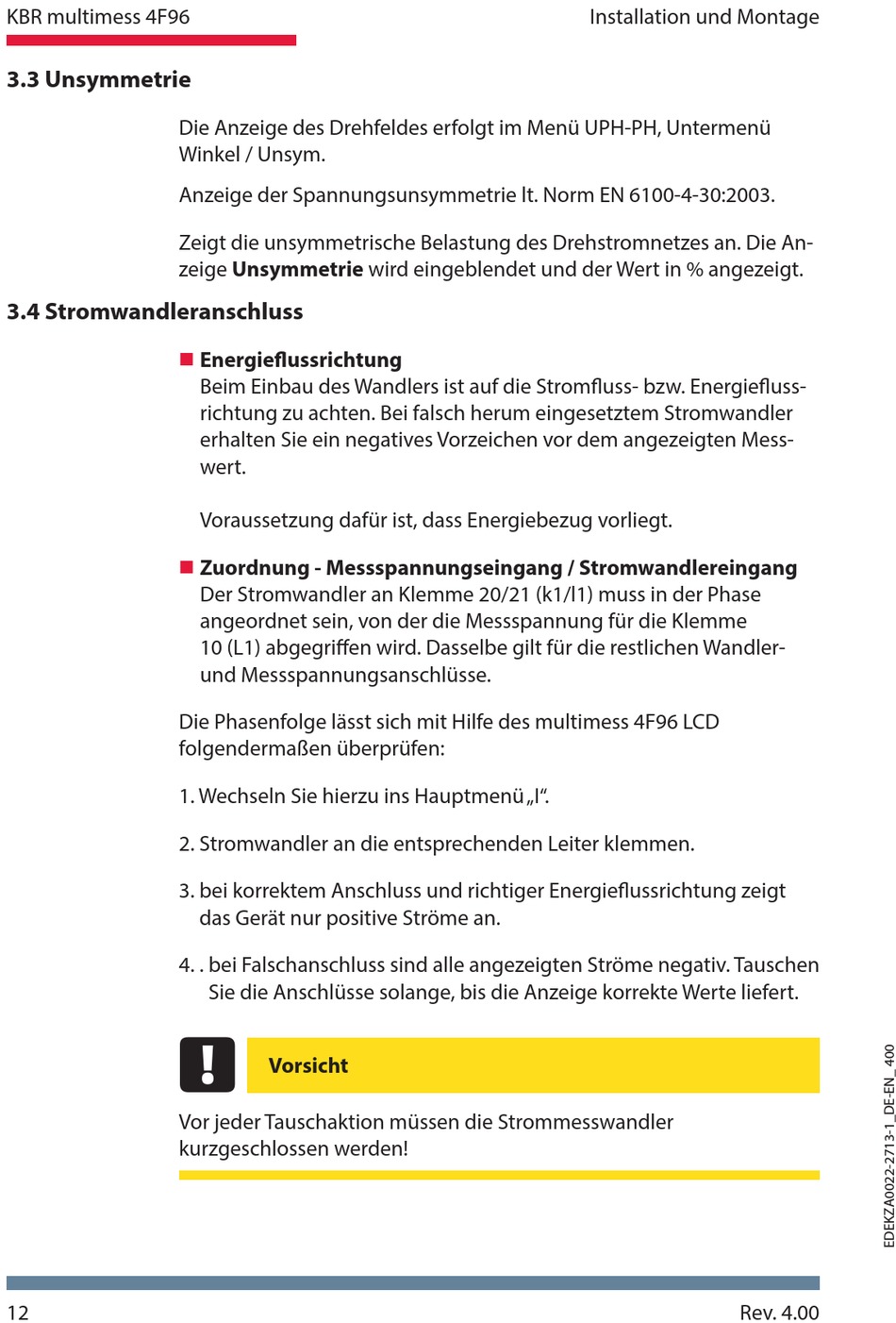

KBR multimess 4F96 LCD Kurzanleitung Seite 12

KBR multimess 4F96
3.3 Unsymmetrie
3.4 Stromwandleranschluss
12
Die Anzeige des Drehfeldes erfolgt im Menü UPH-PH, Untermenü
Winkel / Unsym .
Anzeige der Spannungsunsymmetrie lt . Norm EN 6100-4-30:2003 .
Zeigt die unsymmetrische Belastung des Drehstromnetzes an . Die An-
zeige Unsymmetrie wird eingeblendet und der Wert in % angezeigt .
Energieflussrichtung

Beim Einbau des Wandlers ist auf die Stromfluss- bzw . Energiefluss-
richtung zu achten . Bei falsch herum eingesetztem Stromwandler
erhalten Sie ein negatives Vorzeichen vor dem angezeigten Mess-
wert .
Voraussetzung dafür ist, dass Energiebezug vorliegt .
Zuordnung - Messspannungseingang / Stromwandlereingang

Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase
angeordnet sein, von der die Messspannung für die Klemme
10 (L1) abgegriffen wird . Dasselbe gilt für die restlichen Wandler-
und Messspannungsanschlüsse .
Die Phasenfolge lässt sich mit Hilfe des multimess 4F96 LCD
folgendermaßen überprüfen:
1 . Wechseln Sie hierzu ins Hauptmenü „I" .
2 . Stromwandler an die entsprechenden Leiter klemmen .
3 . bei korrektem Anschluss und richtiger Energieflussrichtung zeigt
das Gerät nur positive Ströme an .
4 . . bei Falschanschluss sind alle angezeigten Ströme negativ . Tauschen
Sie die Anschlüsse solange, bis die Anzeige korrekte Werte liefert .
h
Vorsicht
Vor jeder Tauschaktion müssen die Strommesswandler
kurzgeschlossen werden!
Installation und Montage
