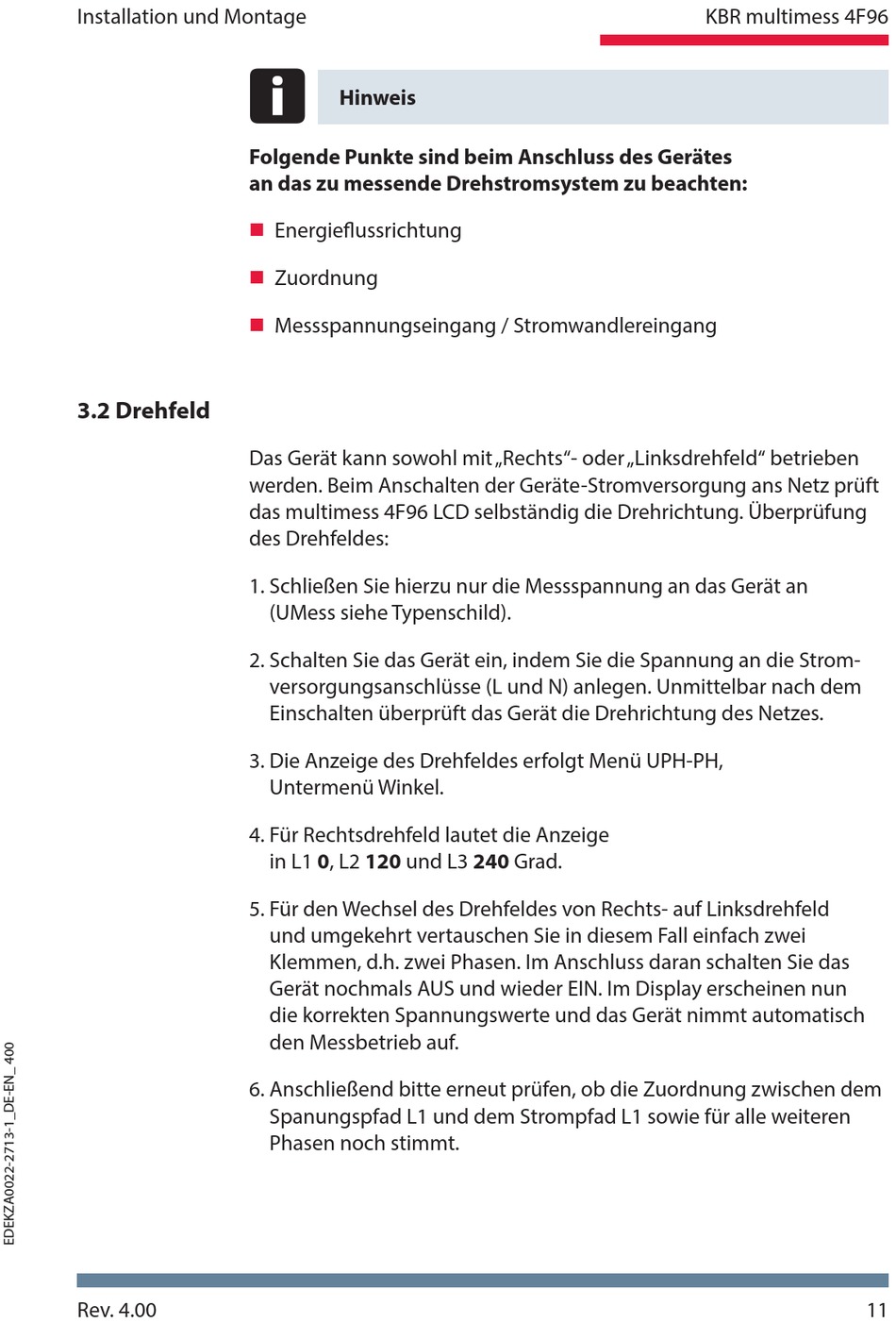

Installation und Montage
3.2 Drehfeld
Rev. 4.00
i
Hinweis
Folgende Punkte sind beim Anschluss des Gerätes
an das zu messende Drehstromsystem zu beachten:
Energieflussrichtung

Zuordnung

Messspannungseingang / Stromwandlereingang

Das Gerät kann sowohl mit „Rechts"- oder „Linksdrehfeld" betrieben
werden . Beim Anschalten der Geräte-Stromversorgung ans Netz prüft
das multimess 4F96 LCD selbständig die Drehrichtung . Überprüfung
des Drehfeldes:
1 . Schließen Sie hierzu nur die Messspannung an das Gerät an
(UMess siehe Typenschild) .
2 . Schalten Sie das Gerät ein, indem Sie die Spannung an die Strom-
versorgungsanschlüsse (L und N) anlegen . Unmittelbar nach dem
Einschalten überprüft das Gerät die Drehrichtung des Netzes .
3 . Die Anzeige des Drehfeldes erfolgt Menü UPH-PH,
Untermenü Winkel .
4 . Für Rechtsdrehfeld lautet die Anzeige
in L1 0, L2 120 und L3 240 Grad .
5 . Für den Wechsel des Drehfeldes von Rechts- auf Linksdrehfeld
und umgekehrt vertauschen Sie in diesem Fall einfach zwei
Klemmen, d .h . zwei Phasen . Im Anschluss daran schalten Sie das
Gerät nochmals AUS und wieder EIN . Im Display erscheinen nun
die korrekten Spannungswerte und das Gerät nimmt automatisch
den Messbetrieb auf .
6 . Anschließend bitte erneut prüfen, ob die Zuordnung zwischen dem
Spanungspfad L1 und dem Strompfad L1 sowie für alle weiteren
Phasen noch stimmt .
