Montage Der Tischplatte - Cor Level Montageanleitung

Montage Tischplatte
D
3
4
2 2

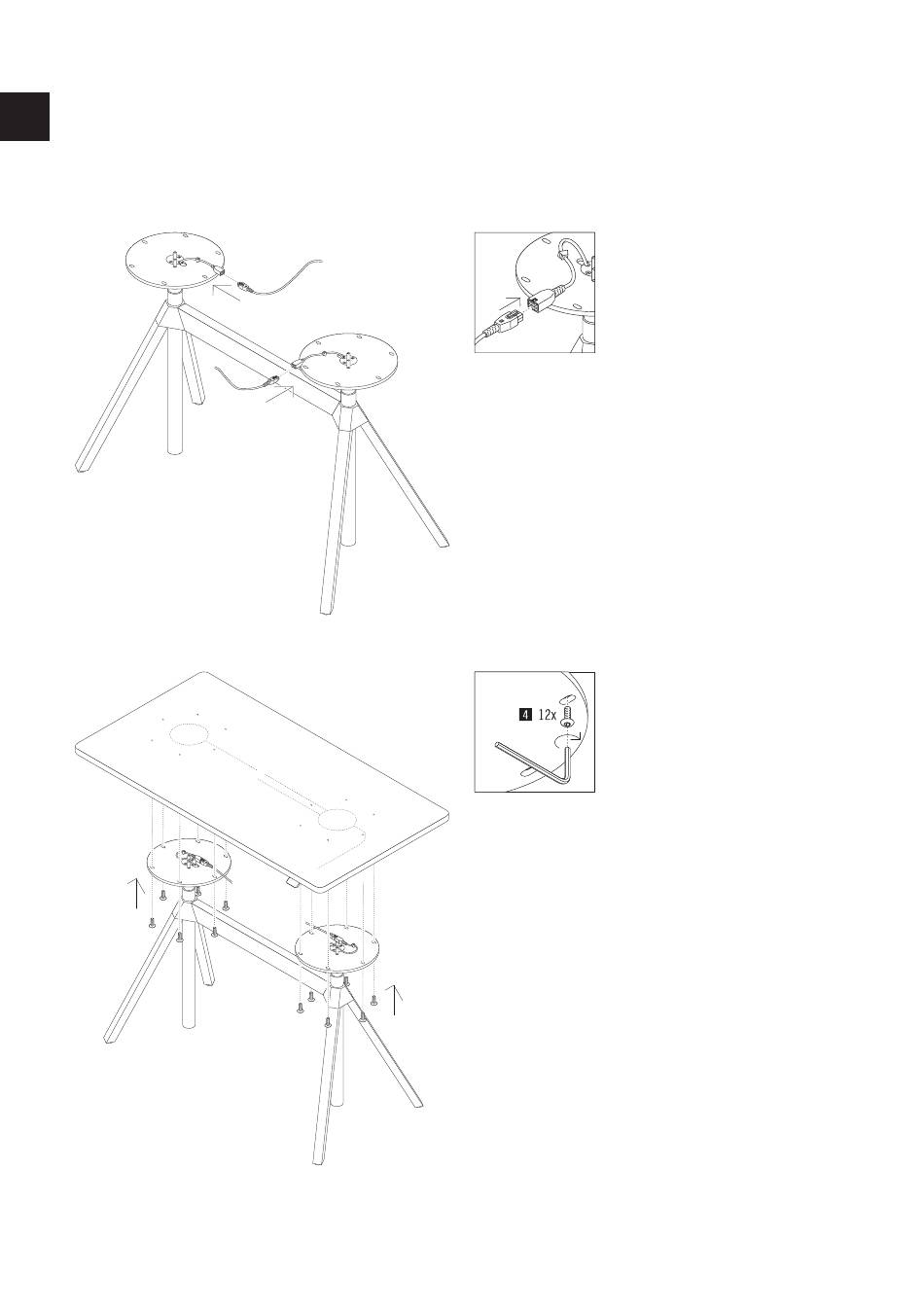

Für die Montage der Tischplatte legen Sie zu
zweit die Tischplatte mit den vormontierten
Kabeln vorsichtig auf das fertig montierte
Untergestell. Achten Sie darauf, dass keine
Kabel und Steckverbindungen gequetscht oder
beschädigt werden. Achten Sie auch darauf,
dass Sie gut an die Steckverbindungen der
Kabel kommen. Stecken Sie jetzt die beiden
Motorkabel, die auf den Aufnahmen liegen, mit
den entsprechenden Verbindungskabeln an der
Tischplatte zusammen.
Richten Sie die Aufnahmen so aus, dass die Lang-
löcher mit der Traverse fluchten. Verschieben Sie
vorsichtig die Tischplatte so, dass die Langlöcher
der Aufnahmeplatten mit den Anschraubpunkten
in der Tischplatte übereinstimmen.
ACHTUNG: Legen Sie die Motorkabel inklusive
der Steckverbindungen in die dafür vorgesehenen
ausgefrästen Bereiche unterhalb der Tischplatte.
Achten Sie darauf, dass kein Kabel und keine
Steckverbindung beschädigt und gequetscht wer-
den. Drehen Sie zunächst jeweils eine Schraube
ein, ohne diese fest anzuziehen. Richten Sie die
Aufnahme noch einmal durch Drehen so aus,
dass alle Langlöcher unter einer Gewindemuffe
sitzen. Drehen Sie nun alle weiteren Schrauben
ein und ziehen Sie alle Schrauben vorsichtig an.
