Cor Level System Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Level System:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Level System
Bedienungsanleitung User manual

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cor Level System

Inhaltszusammenfassung für Cor Level System

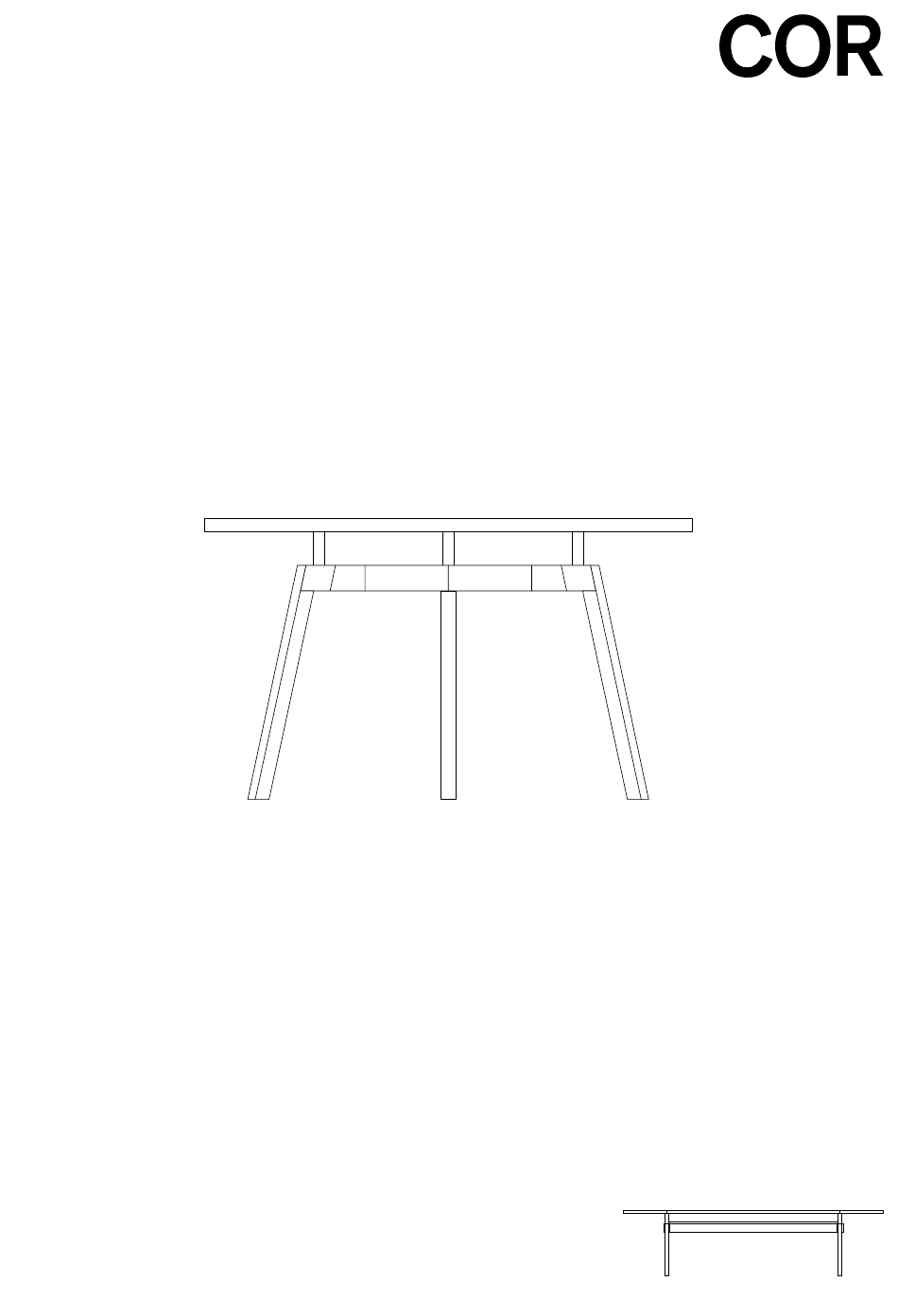

  • Seite 1 Level System Bedienungsanleitung User manual...
  • Seite 3 COR Sitzmöbel Helmut Lübke GmbH & Co. KG Nonenstraße 12 33378 Rheda-Wiedenbrück Betriebsanleitung © 2019 von COR Sitzmöbel Helmut Lübke GmbH & Co. KG Urheberrecht der Betriebsanleitung Das Urheberrecht an dieser Betriebsanleitung ver- bleibt bei der COR Sitzmöbel Helmut Lübke GmbH &...

  • Seite 4: Inhaltsverzeichnis

    Level Sys tem 1 Einleitung 2 Sicherheitshinweise 3 Transport Transport Aufstellung 4 Montage Runde Tische Lieferumfang Vormontage Untergestell Vormontage Tischplatte Kabelwanne Montage Tischplatte Montage Kabelführung 5 Montage Rechteckige Tische Lieferumfang Vormontage Untergestell 300/350 cm 14 Vormontage Untergestell 500/600 cm 15 Vormontage Tischplatte Montage Tischplatte 300/350 cm Montage Tischplatte 500/600 cm...

  • Seite 5: Einleitung

    1 Einleitung Die Bedienungsanleitung soll es Ihnen erleichtern, den Level System Tisch kennen zu lernen und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthalt wichtige Hinweise, um den Level System Tisch sicher und sachgerecht bedienen zu können. Ihre Beachtung hilft, Gefahren und Reparaturkosten zu vermindern und die Zuverlässigkeit und Lebensdauer zu erhöhen.

  • Seite 6: Aufstellung

    3.2 Aufstellung Für eine ordnungsgemäße und sichere Aufstellung des Tisches ist es unbedingt erforderlich, dass eine ebene Aufstellfläche und eine ausreichende Tragfähigkeit vorhanden sind, um einen sicheren Stand des Tisches zu gewährleisten. 4 Montage runde Tische 4.1 Lieferumfang Traverse Fußgestell Kabelwanne Tischplatte Lamello...

  • Seite 7: Vormontage Untergestell

    4.2 Vormontage Untergestell Stecken Sie für die Montage des Untergestells einen beliebigen Fuß in die Traverse montieren Sie diesen mittels der mitgelieferten Schrauben und Muttern . Ziehen Sie die Schrauben fest an. Stecken Sie nun den zweiten Fuß in die Traverse und montieren Sie diesen mittels der mitgelieferten Schrauben und Muttern...

  • Seite 8: Vormontage Tischplatte

    Stecken Sie den letzten Fuß in die Traverse und montieren Sie diesen mittels der mit- gelieferten Schrauben und Muttern . Ziehen Sie die Schrauben fest an. Das Untergestell ist jetzt fertig vormontiert. 4.3 Vormontage Tischplatte Stellen Sie für die Montage der Tischplatte sicher, dass eine ausreichend große, trockene und saubere Montagefläche zur Verfügung steht.
  • Seite 9 Stecken Sie alle Maxifix-Verbinder in die dafür vorgesehenen Bohrungen, mit dem Pfeil zur Kante. Stecken Sie alle Verbindungsbolzen in die vorgesehenen Löcher. Schieben Sie nun gleichzeitig alle 3 Tischplatten gleichmäßig zu einer großen Tischplatte zusammen. Achten Sie darauf, dass die Verbindungsbolzen in die vorgesehenen Löcher kommen. Richten Sie die Fugen und Stöße vorsichtig aus, damit die Plattenübergänge in allen Richtungen bündig sind.

  • Seite 10: Kabelwanne

    4.4 Montage Kabelwanne Positionieren Sie die Kabelwanne auf den vorgesehenen Bohrungen der Tischplatte und befestigen Sie diese mit den beiliegenden Schrauben 4.5 Montage Tischplatte Drehen Sie das Untergestell vorsichtig um und stellen Sie es an die gewünschte Position. Anschließend die vormontierte Tischplatte umdrehen und auf das Untergestell legen. Richten Sie die Befestigungslöcher an den Gewindemuffen aus und befestigen Sie die Tischplatte mit den Schrauben .

  • Seite 11: Montage Kabelführung

    Mit den Nivelliergleitern unter jedem Fuß können Sie den Tisch abschließend an mögliche Unebenheiten des Bodens anpassen. 4.6 Montage Kabelführung Mit dem Tisch wurden eine horizontale Kabelführung für die Montage unter der Tischplatte sowie eine vertikale Kabelführung (Strumpfschlauch) mitgeliefert. Die horizontale Kabel- führung dient der Verlegung von Kabeln (z.
  • Seite 12 Die vertikale Kabelführung besitzt einen Reißverschluss, der sich ganz öffnen oder schließen lässt. An beiden Enden des Strumpfschlauchs befinden sich Gummiband-Schlaufen. Die größere Schlaufe wird am Tischbein am Boden eingehängt und die kleinere Schlaufe an der Tischplatte befestigt. Legen Sie jetzt alle beliebigen Kabel in die Kabelführung ein und ziehen Sie den Reißverschluss ganz zu.

  • Seite 13: Montage Rechteckige Tische

    5 Montage rechteckige Tische 5.1 Lieferumfang Quertraverse Fußgestell Kabelkanal Tischplatte quer Tischplatte längs Seitenteil Kabelkanal Maxifix Verbindungsbolzen Lamello Schraube für Tischplatte Schraube für Kabelkanal Kabelführung (horizontal) inkl. Schraube Kabelführung (vertikal)

  • Seite 14: Vormontage Untergestell 300/350 Cm

    5.2 Vormontage Untergestell 300/350 cm Hängen Sie eine Seite der Quertraverse mittels der vormontierten Schrauben in die Einhänge- öffnungen eines Fußgestells ein. Ziehen Sie beide Schrauben fest an. Hängen Sie die andere Seite der Traverse mittels der vormontierten Schrauben in die Einhänge- öffnungen des zweiten Fußgestells ein.

  • Seite 15: Vormontage Untergestell 500/600 Cm

    5.3 Vormontage Untergestell 500/600 cm Hängen Sie bei der 500/600cm Variante die zusätzliche Quertraverse mittels der vormontierten Schrauben in die Einhängeöffnungen des Fußgestells ein. Ziehen Sie beide Schrauben fest an. Hängen Sie die andere Seite der Traverse mittels der vormontierten Schrauben in die Einhänge- öffnungen des übriggebliebenen Fußgestells ein.

  • Seite 16: Vormontage Tischplatte

    5.4 Vormontage Tischplatte Sorgen Sie für die Montage der Tischplatte für eine ausreichend große, trockene und saubere Montagefläche. Legen Sie diese Fläche unbedingt mit Decken aus und legen Sie nun die 4 Tischplattenteile vorsichtig verkehrt herum auf den Montageplatz in Position. Fügen Sie die Lamellos an den mit Pfeilen markierten Positionen in die vorgesehenen Nuten der Tischplatten...

  • Seite 17: Montage Tischplatte 300/350 Cm

    Stecken Sie alle Verbindungsbolzen in die vorgesehenen Löcher. Ziehen Sie dann die Maxifix- Verbinder leicht an, sodass die Verbindungsbolzen nicht mehr aus der Fassung fallen können. 5.5 Montage Tischplatte 300/350 cm Legen sie nun die zwei Tischplattenelemente auf das Gestell und schieben Sie diese anschließend gleichmäßig zusammen.

  • Seite 18: Montage Tischplatte 500/600 Cm

    Legen Sie nun die Kopfplatten mit auf das Gestell und schieben Sie diese gleichmäßig mit den anderen Platten zusammen. Achten Sie darauf, dass die Verbindungsbolzen in die vorgesehenen Löcher kommen. Richten Sie die Fugen und Stöße vorsichtig aus, damit die Plattenübergänge in allen Richtungen bündig sind.

  • Seite 19: Montage Kabelkanal

    Legen Sie nun die Kopfplatten mit auf das Gestell und schieben Sie diese gleichmäßig mit den anderen Platten zusammen. Achten Sie darauf, dass die Verbindungsbolzen in die vorgesehenen Löcher kommen. Richten Sie die Fugen und Stöße vorsichtig aus, damit die Plattenübergänge in allen Richtungen bündig sind.

  • Seite 20: Montage Der Tischplatte Am Untergestell

    5.8 Montage der Tischplatte am Untergestell Richten Sie nun die zusammengebaute Tischplatte vorsichtig auf dem Gestell aus, dass alle Befestigungslöcher über die dafür vorgesehenen Gewindemuffen liegen. Montieren Sie das Untergestell mittels der mitgelieferten Schrauben und ziehen Sie alle fest an. Mit den Nivelliergleitern unter jedem Fuß...

  • Seite 21: Montage Seitenteile Für Kabelkanal-Tisch Mit Klappenen

    5.10 Montage Seitenteile für Kabelkanal-Tisch mit Klappenen Öffnen Sie bei der Variante mit Klappen, alle Klappen des Kabeldurchlasses vorsichtig. Positionieren Sie anschließend die magnetischen Seitenteile des Kabelkanals an den mit Pfeilen markierten Positionen. Drehen Sie die Stellschrauben der Seitenteile so ein, dass die Klappen bündig mit den angrenzenden Tischplatten abschließen.

  • Seite 22: Montage Kabelführung

    5.11 Montage Kabelführung Mit dem Tisch wurde sowohl eine horizontale Kabelführung , die unter der Tischplatte montiert wird, als auch eine vertikale Kabelführung (Strumpfschlauch) mitgeliefert. Die horizontale Kabelführung ist gedacht für die Verlegung von Kabeln z.B. Netzkabel, Telefonkabel, Stromkabel, LAN-Kabel usw.) unter der Tischplatte entlang. Diese besteht aus 3 Clipsen inkl. 3 Schrauben, die Sie individuell nach Ihrem Bedarf anschrauben können.
  • Seite 23 Heben Sie ein beliebiges Bein etwas an, positionieren Sie die größere Schlaufe unter das Beinende und stellen Sie den Verstellgleiter in die Schlaufe. Hängen Sie die kleinere Schlaufe vom oberen Ende des Strumpfschlauchs in den lotrecht über dem Bein positionierten Clip ein.
  • Seite 24 Level Sys tem 1 Introduction 2 Safety instructions 3 Transport Transport Installation 4 Assembly of round tables Scope of delivery Pre-assembly of underframe Pre-assembly of tabletop Assembly of cable tray Assembly of tabletop Assembly of cable guide 5 Assembly of rectangular tables Scope of delivery Pre-assembly of 300/350 cm underframe...

  • Seite 25: Introduction

    1 Introduc tion The purpose of the operating instructions is to make it easier for you to get to know the Level Table electric and to use it for its intended purpose. The operating instructions contain important information for safe and proper operation of the Level Table electric.

  • Seite 26: Installation

    3.2 Installation For the proper and safe installation of the table, it is absolutely necessary that a level installation surface and sufficient load-bearing capacity are available to ensure the stability of the table. 4 Assembly of round tables 4.1 Scope of delivery Cross beam Underframe Cable tray...

  • Seite 27: Pre-Assembly Of Underframe

    4.2 Pre-assembly of under frame To assemble the underframe, insert any leg 2 into the cross beam 1 and attach it using the supplied screws and nuts . Tighten the screws firmly. Now insert the second leg into the cross beam and attach it using the screws and nuts supplied.

  • Seite 28: Pre-Assembly Of Tabletop

    Insert the last leg 2 into the cross beam 1 and attach it using the screws and nuts supplied. Tighten the screws securely. The underframe is now fully pre-assembled. 4.3 Pre-assembly of tabletop Ensure that a sufficiently large, dry and clean mounting surface is available for mounting the tabletop.
  • Seite 29 Insert all Maxifix connectors into the holes provided, with the arrow pointing towards the edge. Insert all connecting bolts into the holes provided. Now push all 3 tabletops 4 together evenly to form one large tabletop. Ensure that the connecting bolts are inserted into the holes provided.

  • Seite 30: Assembly Of Cable Tray

    4.4 Assembly of cable tray Position the cable tray on the holes provided in the tabletop and secure it with the screws supplied. 4.5 Assembly of tabletop Carefully turn the underframe over and place it in the desired position. Then turn the pre-assembled tabletop over and place it on the underframe. Align the fixing holes with the threaded sockets and secure the tabletop with the screws .

  • Seite 31: Assembly Of Cable Guide

    Finally, you can use the levelling glides under each leg to adjust the table to any unevenness of the floor. 4.6 Assembly of cable guide A horizontal cable guide for assembly under the tabletop and a vertical cable guide (sock tube) are supplied with the table.
  • Seite 32 The vertical cable guide has a zip that can be fully opened or closed. There are elasticated loops at both ends of the sock tube. The larger loop is attached to the table leg on the floor and the smaller loop is attached to the tabletop. Now insert any cables into the cable guide and pull the zip fastener completely closed.

  • Seite 33: Assembly Of Rectangular Tables

    5 Assembly of rec tangular tables 5.1 Scope of delivery Cross beam Underframe Cable guide Lateral tabletop Longitudinal tabletop Side panel cable guide Maxifix Connecting bolt Slat Screw for tabletop Screw for cable guide Cable guide (horizontal) incl. screw Cable guide (vertical)
  • Seite 34 5.2 Pre-assembly of under frame 300/350 cm Hook one side of the cross beam 1 into the suspension sockets of a underframe 2 using the pre-assembled screws. Tighten both screws firmly. Hook the other side of the cross beam 1 into the suspension sockets of the second underframe 2 using the pre-assembled screws.

  • Seite 35: Pre-Assembly Of 500/600 Cm Underframe

    5.3 Pre-assembly of 500/600 cm under frame For the 500/600 cm version, hang the additional cross beam into the suspension sockets of the underframe using the pre-assembled screws. Tighten both screws firmly. Hook the other side of the cross beam into the suspension sockets of the remaining underframe using the pre-assembled screws.

  • Seite 36: Pre-Assembly Of Tabletop

    5.4 Pre-assembly of tabletop Ensure that you have a sufficiently large, dry and clean mounting surface for mounting the table- top. Be sure to cover this surface with blankets and now carefully place the 4 tabletop parts 4 + 5 upside down on the assembly area in position.

  • Seite 37: Assembly Of Tabletop 300/350 Cm

    Insert all connecting bolts into the holes provided. Then tighten the Maxifix connectors slightly so that the connecting bolts can no longer fall out of the sockets. 5.5 Assembly of tabletop 300/350 cm Now place the two tabletop elements on the frame and then push them together evenly. Ensure that the connecting bolts are inserted into the holes provided.

  • Seite 38: Assembly Of Tabletop 500/600 Cm

    Now place the top panels on the frame and push them evenly together with the other panels. Make sure that the connecting bolts are inserted into the holes provided. Carefully align the joints and butt joints so that the panel transitions are flush in all directions. Then carefully tighten all Maxifix connectors one by one.

  • Seite 39: Assembly Of Cable Guide

    Now place the top panels on the frame and push them evenly together with the other panels. Make sure that the connecting bolts are inserted into the holes provided. Carefully align the joints and butt joints so that the panel transitions are flush in all directions. Then carefully tighten all Maxifix connectors one by one.

  • Seite 40: Assembly Of Tabletop On Underframe

    5.8 Montage der Tischplatte am Untergestell Now carefully align the assembled tabletop on the frame so that all the fixing holes are positioned over the threaded sockets provided. Attach the underframe using the supplied screws tighten them all firmly. Finally, you can use the levelling glides under each leg to adjust the table to any unevenness on the floor.
  • Seite 41 5.10 Assembly of side panels for cable guide table with flaps For the version with flaps, carefully open all flaps of the cable guide. Then position the magnetic side sections of the cable guide at the positions marked with arrows. Screw in the adjusting screws of the side panels so that the flaps are flush with the adjacent table- tops.

  • Seite 42: Assembly Of Cable Guide

    5.11 Assembly of cable guide Both a horizontal cable guide , which is mounted under the tabletop, and a vertical cable guide (sock tube) are supplied with the table. The horizontal cable guide is intended for routing cables (e.g. mains cable, telephone cable, power cable, LAN cable, etc.) under the tabletop. This consists of 3 clips incl.
  • Seite 43 Raise any leg slightly, position the larger loop under the end of the leg and place the adjustable glide in the loop. Hook the smaller loop from the upper end of the sock tube into the clip positioned vertically above the leg.
