5 | Bedienung
68
Volumenstrommessung an der Einströmdüse
saugseitige Kammer
q: Volumenstrom
k: Kalibrierfaktor
Δp: Differenzdruck
ρ: Dichte
c: Durchflusskoefizient
D: Durchmesser
Grundformel

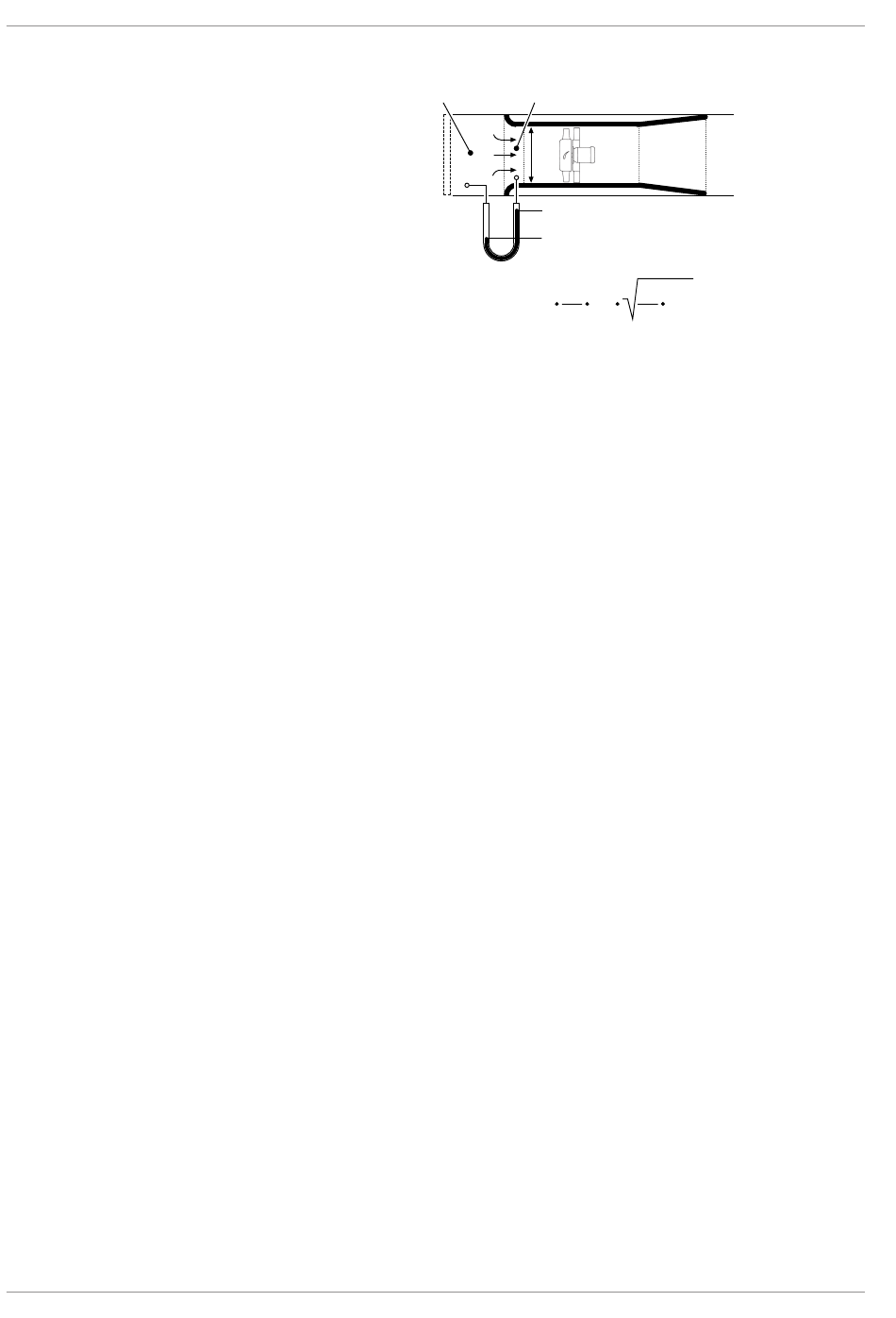

Abb. 97: Volumenstrommessung
Üblicherweise sind Ventilatoren mit einer Einströmdüse ausgestattet. Die Volu-
menstrommessung besteht aus einer oder mehreren Messstellen in der Ein-
strömdüse und aus einer Messstelle in der saugseitigen Kammer des Lüftungs-
gerätes. Der Differenzdruck zwischen den Messstellen wird zur Berechnung
des Volumenstromes verwendet.
Die angegebene Grundformel gilt für eine reibungs- und verlustfreie Strömung
mit konstanter Dichte. In der Realität muss deswegen ein durch die Bauform
und andere Faktoren bedingter Korrekturwert berücksichtigt werden.
Die Hersteller der Ventilatoren haben den Korrekturwert für jede Einströmdüse
ermittelt. Im Allgemeinen werden diese Werte Kalibrierfaktor oder auch K- Fak-
tor genannt und sind in dem Datenblatt oder der Betriebsanleitung der Volu-
menstrom-Messeinrichtung zu finden.
FISCHER Mess- und Regeltechnik GmbH
Einströmdüse
D
Δp
2
π
q = c
2
D Δp
4 ρ
BA_DE_FT90
