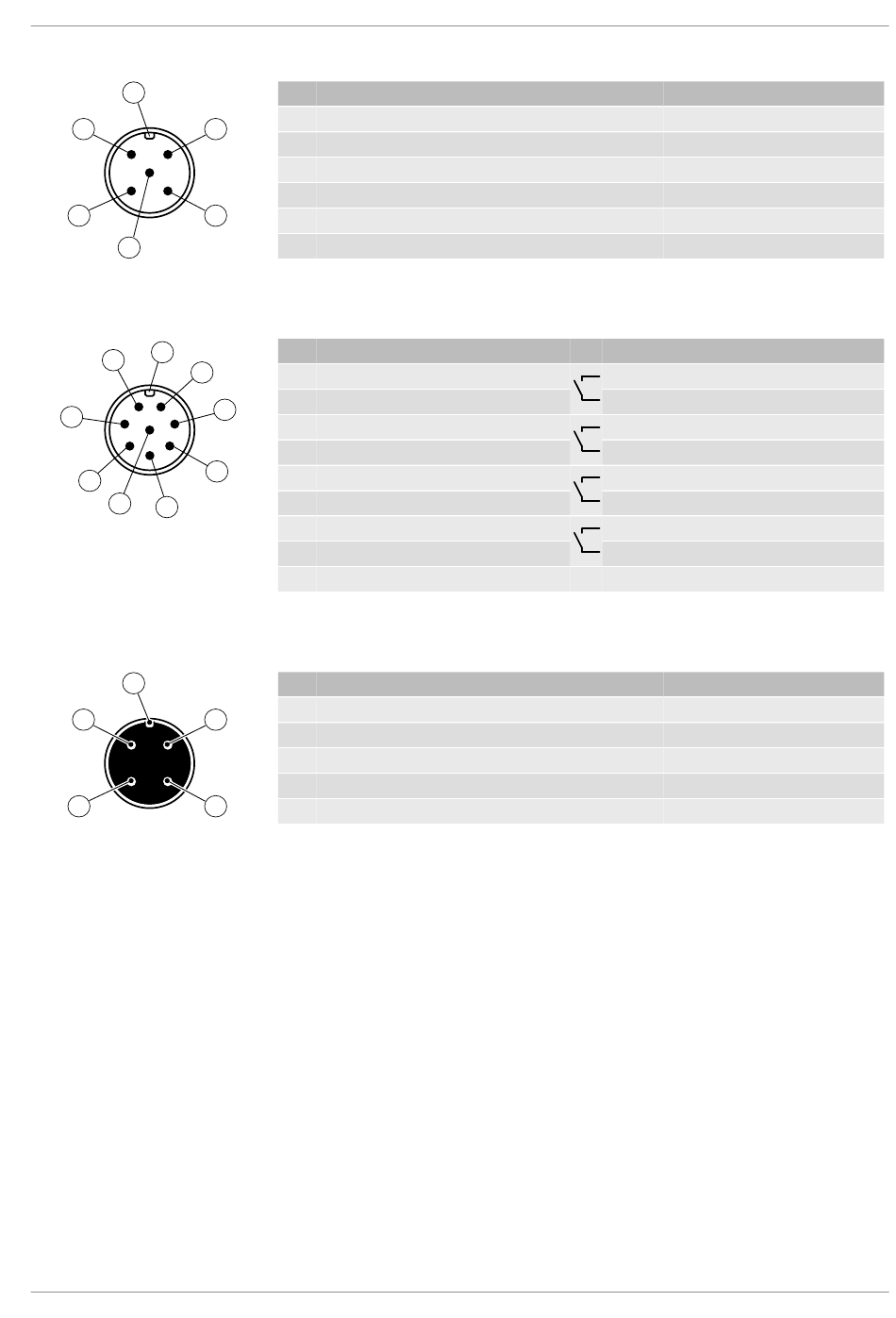

3.4.2.2 M12 Stecker 1: Hilfsenergie und Analogausgang

Pin Signal
1 Betriebsspannung
1
2 Unbenutzt
3 Betriebsspannung
4 Unbenutzt
4
5 Unbenutzt
A Codierung
3.4.2.3 M12 Stecker 2: Schaltausgänge
Pin Signal
1 Schaltausgang 1
2 Schaltausgang 1
7
3 Schaltausgang 2
4 Schaltausgang 2
6
5 Schaltausgang 3
6 Schaltausgang 3
7 Schaltausgang 4
8 Schaltausgang 4
A Codierung

3.4.2.4 M12 Stecker 3: Sensoreingang

HINWEIS! Die Betriebsspannung U+ wird vom FT90 erzeugt.
Pin Signal
1 Betriebsspannung (intern)
2
2 I2C-Bus
3 Betriebsspannung (intern)
4 I2C Bus
3
A Codierung
Kabelfarbe
+ U Braun
b
Weiss
- U Blau
b
Schwarz
Grau
Kabelfarbe
SP1 weiss
SP1 braun
SP2 grün
SP2 gelb
SP3 Grau
SP3 Rosa
SP4 Blau
SP4 Rot
Kabelfarbe
U+ Braun
SCL Weiss
GND Blau
SDA Schwarz
